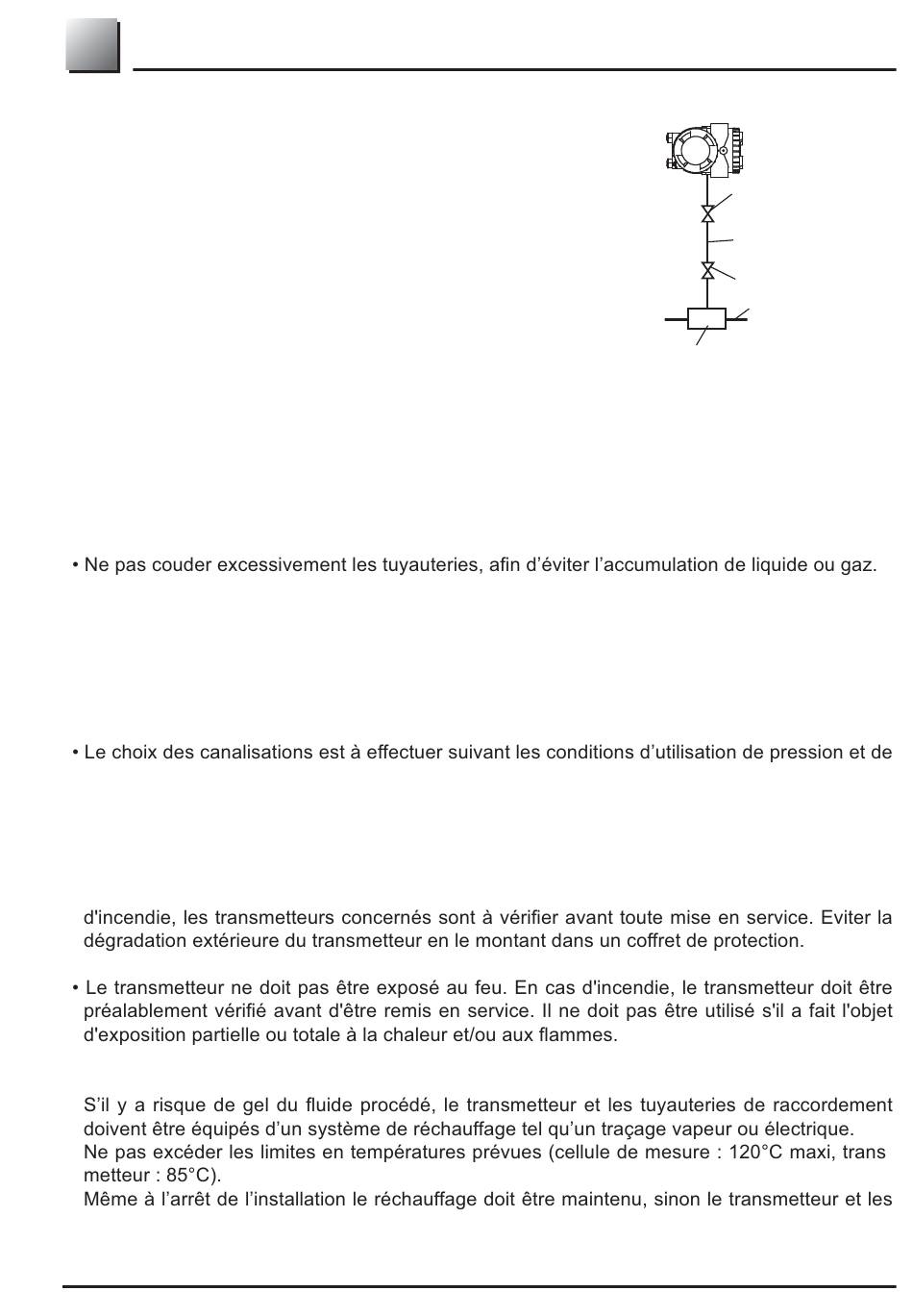

3- Mesure de pression de gaz
Le transmetteur doit être installé au-dessus de la tuyauterie.
Si la température du gaz est élevée, un pot de condensation
doit être utilisé, comme pour la vapeur.
Précautions de raccordement à la tuyauterie procédé
• Pour les liquides, les tuyauteries de raccordement du procédé vers le transmetteur doivent avoir
une pente descendante minimum de 1/10 pour éviter les accumulations de gaz.
• Pour les gaz, les tuyauteries de raccordement du procédé vers le transmetteur doivent avoir une
pente montante minimum de 1/10 pour éviter les accumulations de liquide ou de condensats.
• Lors des raccordements, ne pas soumettre les canalisations à des contraintes mécaniques
excessives.
• Utiliser des pots de condensation ou des purges au cas où les canalisations ne peuvent être
inclinées.
température.
• Lors du montage, évitez les contraintes mécaniques sur les piquages ou prendre des mesures
adaptées.
• En cas de dégradation extérieure (dépôt, corrosion, débordement, choc etc...) ou en cas
•
tuyauteries de raccordement devront être purgés pour éviter le gel.
TN5FCXA2V5h-F
Vanne de mise
à l'atmosphère
Tuyauterie de
raccordement
Vanne d'isolement
Tuyauterie
procédé
Prise de pression
-
21
