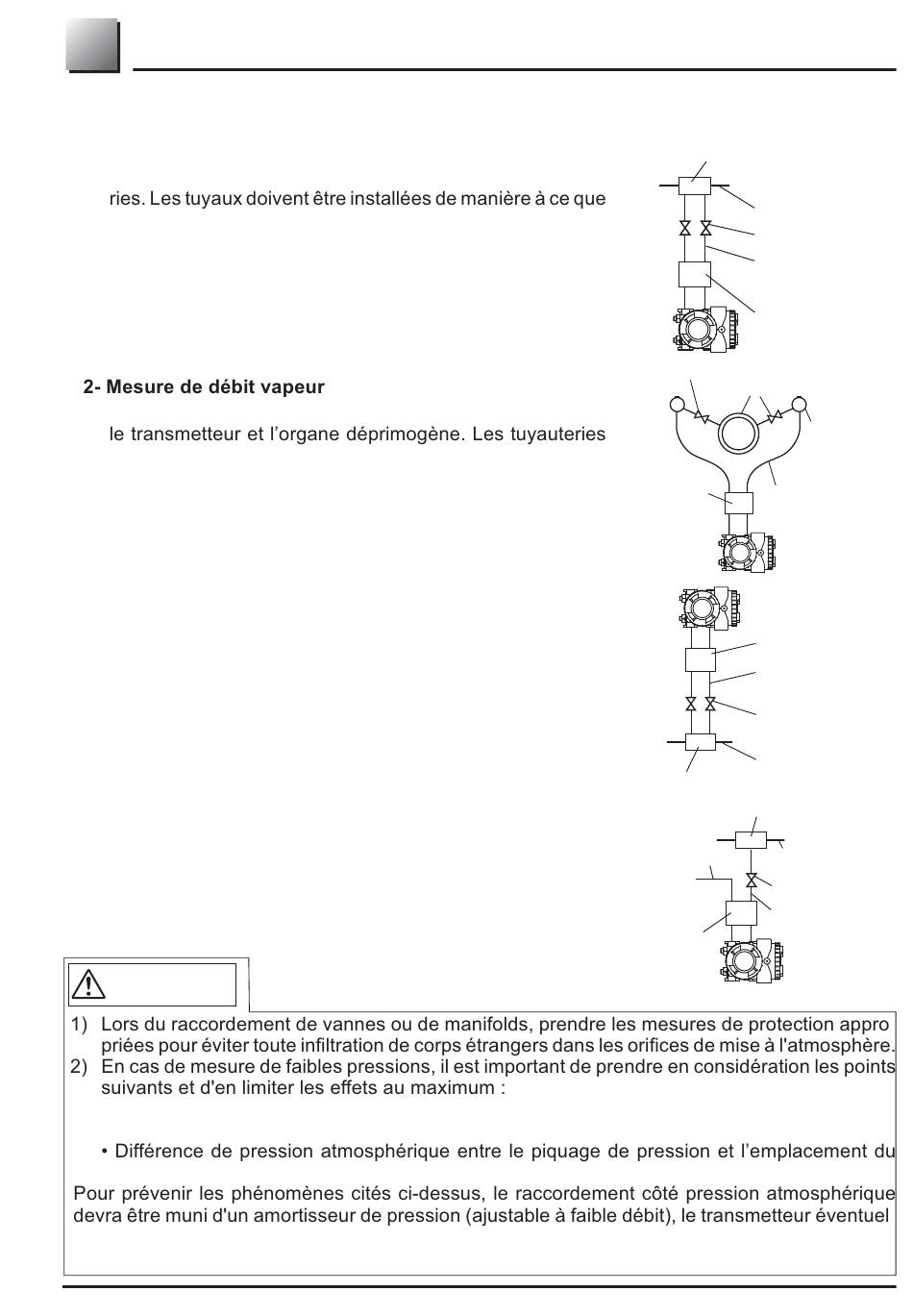

Conseils de raccordement
1- Mesure de débit de liquide
Le transmetteur doit être installé en dessous des tuyaute-
aucun gaz ne s'accumule dans le transmetteur. L'installation
d'un réservoir collecteur de gaz peut s'avérer utile.
Deux pots de condensation doivent être installés entre
reliant les deux pots de condensation au transmetteur
doivent être remplies au préalable avec de l'eau.
L'installation d'une purge est nécessaire.
3- Mesure de débit de gaz
Le transmetteur doit être installé au-dessus des tuyauteries.
Si la température du gaz est élevée, des pots de conden-
sation doivent être utilisés, comme pour la vapeur.
4- Mesure de pression de liquide
Le transmetteur doit être installé en dessous des tuyaute-
ries.
ATTENTION
• Variation de la pression atmosphérique due au vent autour du transmetteur
• Variation de la température ambiante aux alentours du piquage de pression.
transmetteur.
lement monté dans un boîtier de protection, ou une tuyauterie de compensation installée côté
basse pression.
TN5FCXA2V5h-F
Plaque à orifice
Tuyauterie procédé
Vanne d'isolement
Tuyauterie de
raccordement
Manifold
Vanne d'isolement
Tuyauterie procédé
Pot de
condensation
Manifold
Tuyauterie de
raccordement
Manifold
Tuyauterie de
raccordement
Vanne d'isolement
Tuyauterie procédé
Plaque à orifice
Prise de pression
Pression
Tuyauterie procédé
atmosphérique
Vanne
d'isolement
Tuyauterie de
raccordement
Manifold
-
-
17
