Une vue conceptuelle des configurations
matérielles RM
En raison de la variabilité et de la flexibilité du système
RM, un utilisateur dispose de plusieurs options pour
connecter le matériel. Voici ci-dessous quelques exemples.

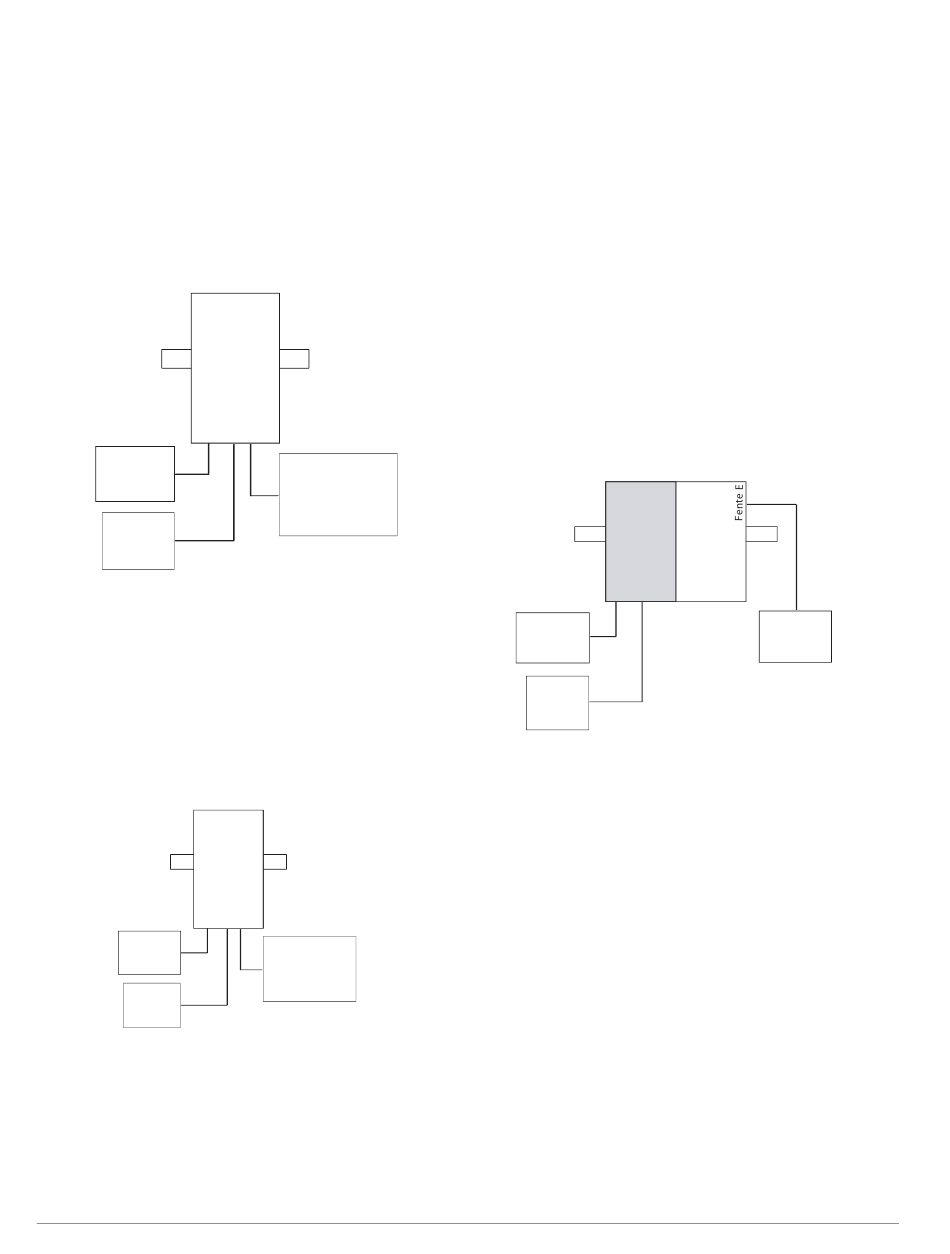

RMH connecté à une interface utilisateur à
distance (RUI) et à un PC
Dans cette configuration, le RUI et le PC sont
connectés au module RMH via le bus Standard Watlow
où tous deux pourront s'adresser directement au
module RMH.
Régulateur
Alimentation
RUI
Dans le graphique ci-dessus, le PC faisant fonctionner
le logiciel de configuration EZ-ZONE Configurator et/
ou la RUI peuvent être utilisés pour configurer puis
contrôler le RMH et les autres modules qui y sont
connectés.
Module RMH connecté à un automate
programmable (PLC) sur un rail DIN
Dans cette configuration, le PLC peut être connecté au
module RMH en utilisant le protocole RTU Modbus :
Régulateur
Alimentation
PLC
dans cet exemple, le module RMH et le PLC doivent
être équipés avec le protocole RTU Modbus.
Remarque :
Si vous avez l'intention d'utiliser une RUI ou un PC
en utilisant le logiciel de configuration EZ-ZONE
Configurator, il vous sera nécessaire de passer le
M od ul e R MH Watlow EZ- ZO NE
RMH
Fente C
Logiciel de
configuration
EZ-ZONE
Configurator
fonctionnant sur PC
RMH
Fente C
Logiciel de
configuration
EZ-ZONE
Configurator
fonctionnant sur PC
®
protocole du module RMH au Bus standard Watlow
pour communiquer avec succès ; déconnectez tous les
dispositifs Modbus du réseau. Une fois cette opération
réalisée à l'aide de la RUI ou du logiciel EZ-ZONE
Configurator, repassez le protocole sur le RTU Modbus
et reconnectez tous les dispositifs Modbus pour ré-éta-
blir les communications sur Modbus.
Module RMH connecté à un terminal d'interface
opérateur (OIT) via un module RMA
Dans cette configuration, le module RMH peut être
connecté à l'OIT via le RMA contrôlant n'importe quelle
quantité de protocoles disponibles. Le module RMA et
l'OIT doivent utiliser le même protocole alors que les
communications du RMA au RMH se réalisent à tra-
vers la face arrière utilisant le protocole e Bus standard
Watlow. Protocoles disponibles dans le module RMA :
1. EtherNet/IP et/ou Modbus TCP
2. DeviceNet
3. Modbus RTU
4. Profibus DP
Régulateur
RMH
Fente C
RUI
Alimentation
Veuillez noter que, dans l'exemple ci-dessus, une inter-
face RUI optionnelle est connectée au module RMH
avec l'OIT. Les OIT ne sont généralement pas utilisés
pour la configuration d'une commande mais le sont
plutôt pour les informations relatives à la durée de
fonctionnement. L'interface RUI peut alternativement
être utilisée pour la configuration et la surveillance à
un emplacement distant.
L'un des avantages de l'usage du module RMA lors de
la communication sur un réseau est que le change-
ment de protocole n'est pas nécessaire sur le module
RMH si vous utilisez une interface RUI ou le logiciel
EZ-ZONE Configurator. Le protocole choisi utilisé avec
le RMA peut fonctionner simultanément avec le proto-
cole de Bus standard.
RMH connecté à un rail de séparation par un OIT
Dans cette configuration, aussi bien le bus inter-
module (communications de fond de panier) que le bus
Standard sont connectés entre les rails pour accepter
des fonctionnalités à distance. Il est recommandé
que la connexion du rail de séparation ne dépasse
6 Ch a p itr e 1 Pr és e n ta t io n gén ér al e
• •
Accès
RM
Fente C
OIT
