1
Maintenez le panneau décoratif contre l'unité intérieure en
faisant coïncider les repères côté tuyauterie et côté vidange
du panneau décoratif avec la position de la partie tuyauterie
et de la partie vidange de l'unité intérieure.
2
Poser provisoirement le panneau de décoration sur l'unité
intérieure en suspendant la patte temporaire dans les
crochets du corps de l'unité intérieure. (2 emplacements)
3
Accrochez les 4 supports de montage des cornières du
panneau de décoration aux crochets autour du corps de
l'unité intérieure.
Assurez-vous que le fil du moteur de volet pivotant n'est pas
coincé entre l'unité intérieure et le panneau de décoration.
4
Vissez les 4 vis à tête hexagonale situées dans la cornière
d'environ 5 mm. Le panneau va se lever.
Ajustez le panneau de décoration en le faisant tourner dans
5
le sens indiqué par les flèches de l'illustration de sorte que
l'ouverture au plafond soit complètement couverte.
6
Voir
figure 6
(section transversale de la sortie d'air) et serrer
les vis à tête hexagonale jusqu'à ce que l'épaisseur du
matériau d'étanchéité entre le panneau de décoration et
l'unité intérieure soit ramenée à 12 mm ou moins.
1
Unité intérieure
2
Plafond
3
Matériau d'étanchéité
4
Panneau décoratif
5
Volet pivotant
6
Sortie d'air
Précautions
■
Un mauvais serrage des vis (voir
fuite d'air dans l'unité et entre le plafond et le panneau décoratif
(1), ce qui peut conduire à la formation de saletés (2) et de
condensation (3).
■
S'il reste un écart entre le plafond et le panneau de décoration
après le serrage des vis, réajustez la hauteur du corps de l'unité
intérieure (voir
figure
9). Le réglage de la hauteur du corps de
l'unité intérieure est possible via les orifices aux coins du
panneau de décoration. L'unité intérieure doit être maintenue à
niveau et la tuyauterie de vidange, non affectée.
2
Câblage du panneau décoratif
Veillez à couper l'alimentation électrique avant de
câbler!
1
Fil électrique du moteur de volet pivotant
2
Connecteur
3
Couvercle du coffret des composants électriques
4
Crochets
5
Vis (2 emplacements)
■ Enlever le couvercle du coffret des composants électriques.
Desserrer les 2 vis, faire coulisser le couvercle du coffret des
composants électriques dans le sens des flèches et le
détacher des crochets.
■ Brancher fermement les connecteurs du fil électrique de
moteur de volet pivotant installé sur le panneau décoratif.
■ Remettre en place le couvercle du coffret des composants
électriques en inversant la procédure pour le déposer.
Assurez-vous que le fil du moteur de volet pivotant
n'est pas coincé entre l'unité intérieure et le panneau
de décoration et dans le couvercle du coffret des
composants électriques.
Manuel d'installation
2
figure
4) peut entraîner une
(Voir figure 8)
I
NSTALLATION DE LA GRILLE D
DU COUVERCLE DE DÉCORATION DE COIN
Installation de la grille d'aspiration
Installez la grille d'aspiration en inversant la procédure illustrée dans
le paragraphe
"Préparation du panneau décoratif pour l'installation" à
la page
1.
■

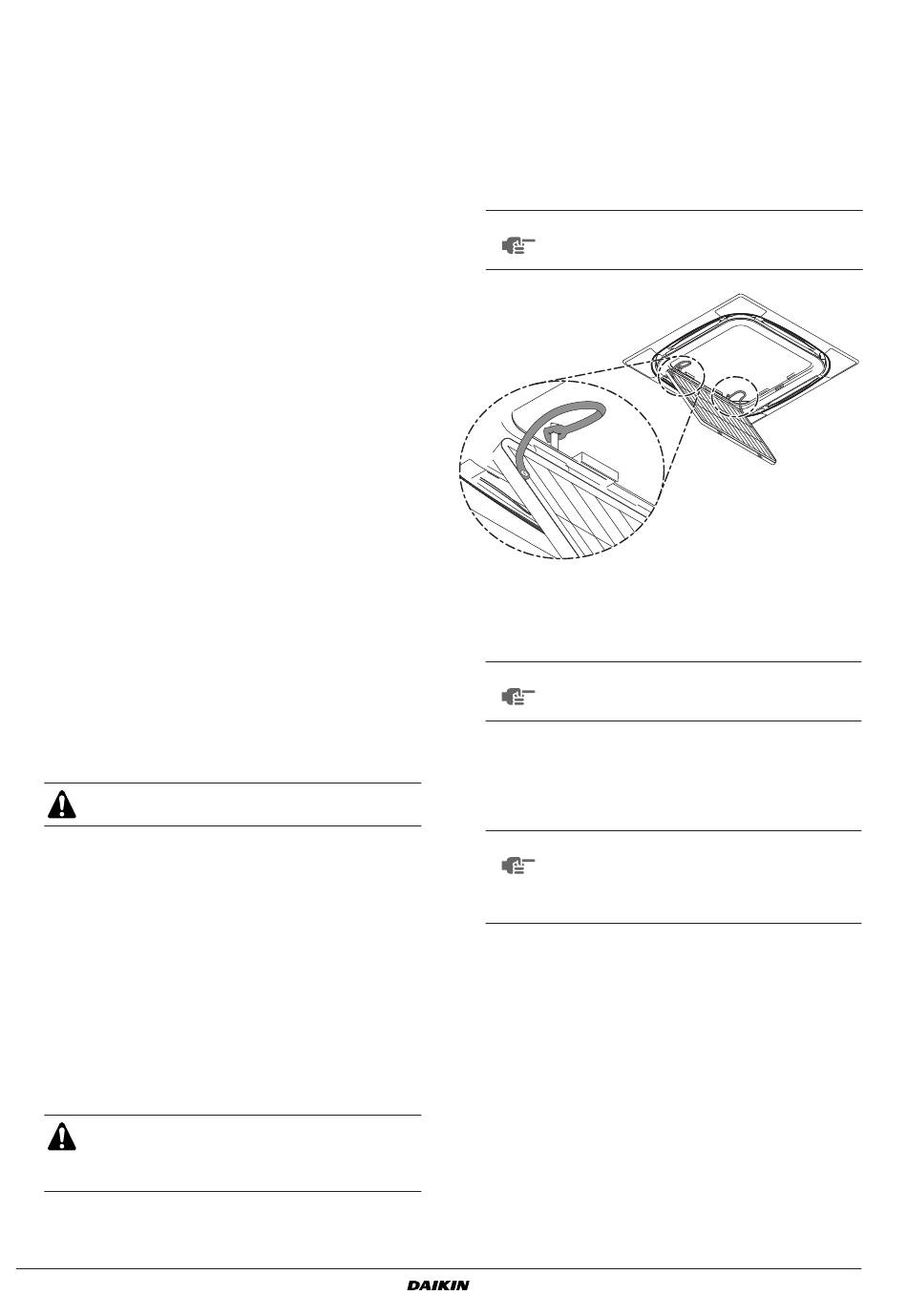

Après avoir accroché la grille d'aspiration au panneau de
décoration, fixer les ficelles de la grille d'aspiration aux broches
du panneau de décoration.
REMARQUE
Veillez à ce que les ficelles soient poussées vers
le bas au pied des broches de sorte que les
ficelles ne puissent pas glisser des broches.
■
Il est possible d'installer la grille d'aspiration dans 4 directions en
la tournant simplement de 90 degrés.
■
Changez le sens lors de l'ajustement de la direction de la grille
d'aspiration d'unités multiples ou pour se conformer aux
demandes du client.
REMARQUE
Veillez à ce que les ficelles ne soient pas suspen-
dues entre le panneau de décoration et la grille
d'aspiration.
Pose du couvercle de décoration de coin
(Voir figure 7)
1
Attachez la ficelle de chaque couvercle de décoration de coin à
la broche du panneau de décoration.
REMARQUE
Lorsque le couvercle de décoration de coin se
desserre pendant la maintenance du panneau de
décoration de l'unité intérieure, la ficelle empêche
le couvercle de décoration de coin de tomber par
terre et de s'abîmer.
2
Posez chaque couvercle de décoration de coin.
■ Insérez d'abord le crochet au niveau du bout carré du
couvercle de décoration de coin dans le trou au niveau de la
cornière du panneau de décoration.
■ Ensuite, positionner les 4 pattes du couvercle de décoration
de coin pour qu'il s'adapte aux trous du panneau de décora-
tion et poussez délicatement le couvercle de décoration de
coin sur le panneau de décoration.
'
ASPIRATION ET
BYCQ140D7W1 + BYCQ140D7W1W
Panneau décoratif
4P308606-1 – 12.2011
