D023-84-883 Issue D
Les broches des prises sur le raccordement électrique de l'APGX sont utilisées comme le montre le
caractéristiques de l'alimentation électrique, du relais c.c. et de la diode de suppression de contre-FEM sont fournies
dans la
Section
2.
Tableau 1 – Broches sur la prise du raccord électrique de l'APGX
Numéro de la broche
Les raccordements aux broches 6, 7 et 8 sont facultatifs. Procédez au raccordement aux broches 6 et 8 en cas de
connexion du signal du point de consigne à un relais c.c. Une diode de suppression doit être raccordée entre les
broches 1 et 6 et entre les broches 1et 8 afin de protéger l'APGX de la tension transitoire générée lorsque le relais
c.c. est coupé.
Le raccordement des broches 2 et 7 permet de régler la sortie atmosphérique lorsque la jauge est à l'atmosphère et
la sortie de vide lorsque la jauge est à vide. Si vous souhaitez mesurer le signal d'identification de la jauge (pour
identifier le type d'APGX), mesurez la résistance entre les broches 4 et 5.
1. Prise de raccordement électrique
de l'APGX
2. Fiche électrique de connexion
de câble
3. Alimentation électrique
Page 8
1
2
3
4
5
6
7
8

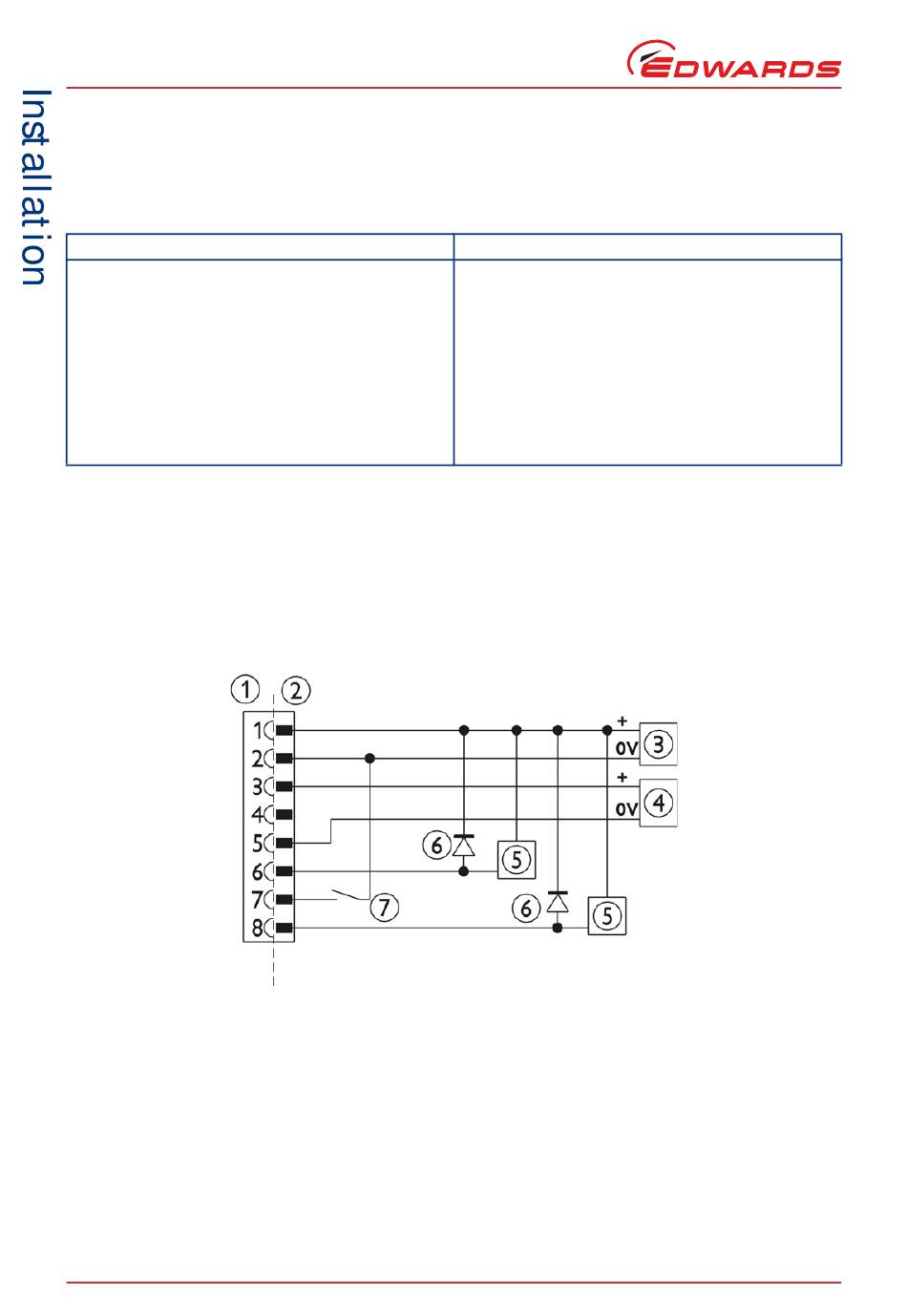

Figure 3 – Schéma des raccordements électriques types
Edwards et le logo Edwards sont des marques d'Edwards Limited.
Utilisation
Tension positive de l'alimentation électrique
Borne commune de l'alimentation électrique
Signal de sortie de mesure de pression
Signal d'identification de jauge
Commun des signaux
Signal de sortie du point de consigne (1)
Entrée d'étalonnage à distance
Signal de sortie du point de consigne (2)
4. Voltmètre
5. Relais c.c. (en option)
6. Diode de suppression de contre-FEM
(en option)
7. contacteur de mise à la masse
(option)
© Edwards Limited 2015. Tous droits réservés.
Tableau
1. Les
