INSTRUCTIONS D'INSTALLATION
1- INSTALLER LA TABLE DE CUISSON
A. Retirez les vis situées sur les côtés du boîtier du brûleur de la table de cuisson. Utilisez
ces vis pour fixer les supports de fixation latéraux.
B. Insérez la table de cuisson centrée dans l'ouverture de la découpe. Assurez-vous que
le bord avant du comptoir est parallèle à la table de cuisson. Vérifiez les dégagements à
l'avant, à l'arrière et sur les côtés. Fixez le support de retenue sur les côtés du meuble
avec des vis.

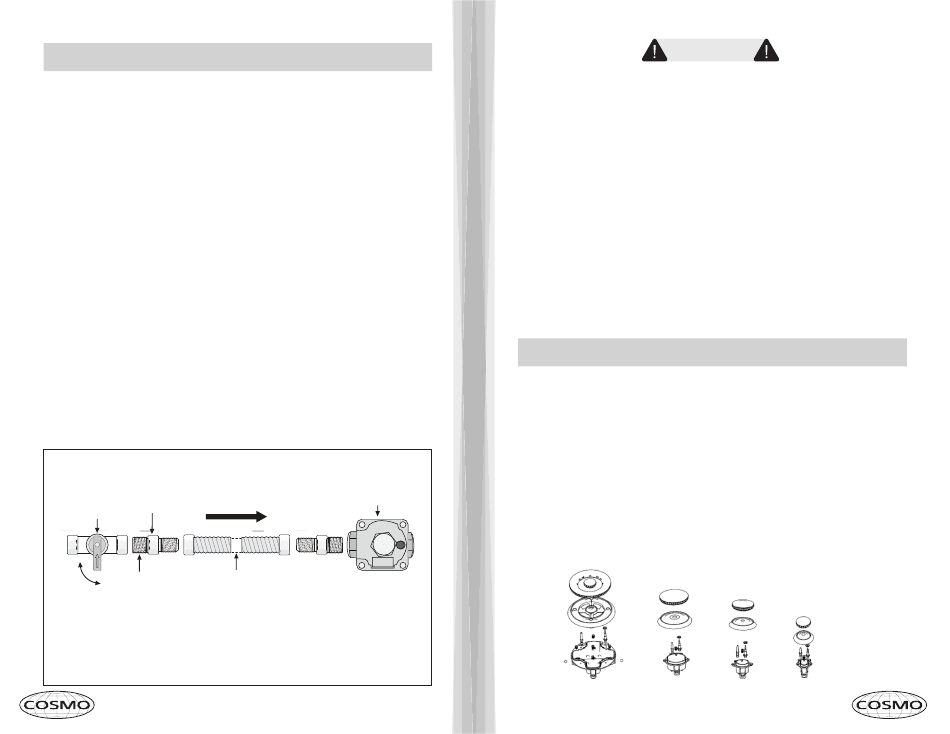

2- INSTALLER LE RÉGULATEUR DE PRESSION
A. Visser le régulateur sur le raccord du tuyau inférieur du boîtier de brûleur. Assurez-
vous que le haut du régulateur est orienté vers l'avant de l'armoire et que la flèche située
à l'arrière du régulateur pointe vers la table de cuisson.
B. Terminez la connexion entre le régulateur et la vanne d'arrêt.
C. Avant de rechercher des fuites, assurez-vous que tous les boutons du brûleur sont en
position OFF. Après avoir connecté la table de cuisson au gaz, vérifiez si le système ne fuit
pas avec un manomètre. Si aucun manomètre n'est disponible, ouvrez l'alimentation en
gaz de la table de cuisson et utilisez un détecteur de fuite de liquide au niveau de tous
les joints et connexions pour vérifier l'étanchéité. Serrez toutes les connexions si
nécessaire pour éviter les fuites de gaz dans la table de cuisson ou dans la conduite
d'alimentation.
Robinet
Union
d'arrêt
éclairée
FLUX DU GAZ
manuel
Sur
Téton
Connecteur flexible
De
Toutes les connexions doivent être serrées à la clé
connecteurs flexibles peut provoquer des fuites de gaz et des blessures. Utilisez
toujours de nouveaux connecteurs flexibles lors de l'installation d'un appareil à
composé pour filetage approuvé pour une utilisation avec du gaz naturel ou du
-Débranchez la table de cuisson et son robinet d'arrêt individuel du système de
tuyauterie d'alimentation en gaz lors de tout test de pression de ce système à des
pressions de test supérieures à 1/2 psig (3,5 kPa)..
-Isolez la table de cuisson du système de tuyauterie d'alimentation en gaz en fermant
son robinet d'arrêt individuel lors de tout test de pression du système d'alimentation en
gaz à des pressions d'essai égales ou inférieures à 1/2 psig (3,5 kPa).
3- CONNECTER ÉLECTRIQUE
· Vérifiez que le réceptacle est correctement mis à la terre.
· Branchez le cordon d'alimentation.
ASSEMBLER LES BRÛLEURS, VÉRIFIER L'ALLUMAGE
L'électrode du système d'allumage électronique est positionnée au-dessus de la surface
de la base du br ûleur. Ne retirez pas le capuchon du br ûleur et ne touchez pas
l'électrode d'un brûleur pendant qu'un autre est allum é. Des dommages ou un choc
électrique peuvent survenir.
A) L'électrode du système d'allumage électronique est positionnée au-dessus de la sur-
face de la base du br ûleur. Ne retirez pas le capuchon du br ûleur et ne touchez pas
l'électrode d'un brûleur pendant qu'un autre est allum é. Des dommages ou un choc
électrique peuvent survenir.
B ) Placez les têtes de brûleur sur la base du brûleur. Assurez-vous que le trou dans la tête
du brûleur est correctement aligné avec l'électrode dans la base du brûleur.
Régulateur de
C) Placez les chapeaux de br ûleur sur les t êtes de br ûleur. Assurez-vous que les
pression
capuchons de brûleur sont correctement installés sur les têtes de brûleur. Capuchon du
brûleur correctement placé Capuchon du brûleur mal placé
IMPORTANT: Si les électrodes de l'allumeur continuent à produire des étincelles une fois
que tous les brûleurs sont allumés, vérifiez que chaque composant du brûleur est
assemblé et correctement installé.
12
13
ATTENTION
• Ne jamais réutiliser de vieux connecteurs flexibles. L'utilisation d'anciens
gaz.
• Pour réduire les risques de fuites de gaz, appliquez du ruban téflon ou un
gaz naturel sur tous les raccords filetés.
• Ne pas utiliser de flamme pour vérifier les fuites.
Brûleur à triple anneau
Brûleur rapide
Brûleur semi-rapide
Brûleur auxiliaire
