Installez une vanne d'arrêt manuel dans la conduite de gaz dans un endroit
facilement accessible à l'extérieur de la table de cuisson. Assurez-vous de
savoir comment et où couper l'alimentation en gaz de la table de cuisson.
Installez la prise électrique 12 po sous le comptoir.
Fourniture électrique:
Cette table de cuisson est dotée d'un allumage électrique sans pilote pour des
économies d'énergie et une fiabilité accrue. Il fonctionne sur une alimentation
de 120 volts, 60 Hz. Un circuit séparé, protégé par un fusible ou un disjoncteur
temporisé de 15 ampères est requis. Une prise à trois broches correctement
mise à la terre doit être située à portée du cordon d'alimentation de quatre
pieds de la table de cuisson.
IMPORTANT
(Lisez attentivement s'il vous plaît)
POUR VOTRE SÉCURITÉ, CET APPAREIL DOIT ÊTRE CORRECTEMENT MIS À
LA TERRE.
- Le cordon d'alimentation de cet appareil est équipé d'une fiche à trois
broches (mise à la terre) qui s'adapte à une prise murale standard à trois
broches afin de réduire les risques d'électrocution de cet appareil.
- Le client doit faire vérifier la prise murale et le circuit par un électricien qualifié
pour s'assurer que la prise de courant est correctement mise à la terre et qu'elle
a la polarité correcte.
- Lorsqu'une prise murale standard à deux broches est rencontrée, le client a la
responsabilité personnelle et l'obligation de la faire remplacer par une prise
murale à trois broches correctement mise à la terre.
En aucun cas, ne coupez ou ne retirez la troisième broche (mise à la terre) du
cordon d'alimentation.
Ne pas utiliser de rallonge.

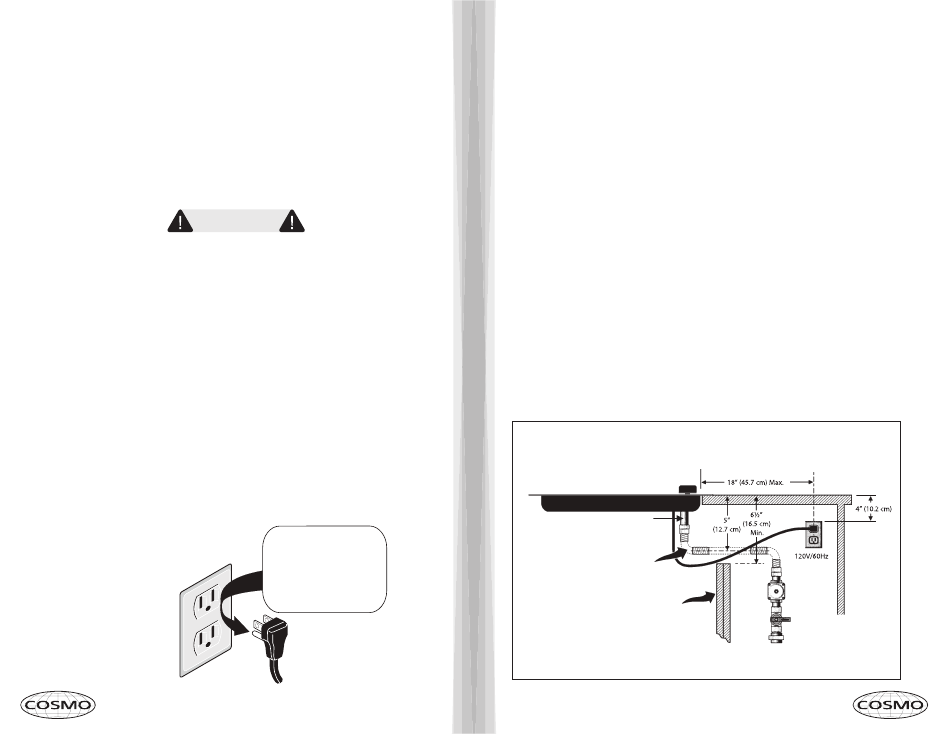

Prise murale de type
mise à la terre
En aucun cas, ne
coupez, retirez ou
contournez la broche
de mise à la terre.
Cordon d'alimentation
avec fiche de mise à la
terre à 3 broches.
10
EMPLACEMENT D'ALIMENTATION
Alimentation en gaz: ces tables de cuisson sont expédiées de l'usine pour le gaz
naturel ou le gaz de pétrole liquéfié. Vérifiez que vous disposez de la table de
cuisson adaptée au type de gaz utilisé.
• Le régulateur de pression doit être connecté en série avec le collecteur de la
table de cuisson et doit rester en série avec la ligne d'alimentation, quel
que soit le type de gaz utilisé.
• Le modèle à gaz naturel est conçu pour fonctionner à une pression de
colonne d'eau de 5 po. Un régulateur est requis à la source de gaz naturel
pour fournir au moins une colonne d'eau de 6 po au régulateur de la table
de cuisson.
• Le modèle au propane liquide est conçu pour fonctionner à une pression de
colonne d'eau de 10 po. Un régulateur est requis à la source de gaz
liquéfié pour fournir au moins un colonne d'eau de 11 po au régulateur de
la table de cuisson. Pour faciliter l'installation et si les codes locaux le
permettent, la conduite d'alimentation en gaz dans la table de cuisson
doit comporter un connecteur d'appareil métallique flexible de 1/2 "ou 3/4"
avec une longueur de trois à cinq pieds.
REMARQUE: Achetez une nouvelle ligne flexible. N'UTILISEZ PAS LA LIGNE
FLEXIBLE ANCIENNE ET USÉE
L'entrée de gaz est située au bas du boîtier du brûleur, à l'arrière et au centre.
Établissez une connexion de gaz à travers la paroi arrière ou sur le sol de l'armoire à l'arrière, comme
illustré.
1- Installez l'alimentation en gaz de la maison à au moins 1 po du mur arrière.
2- Localisez la prise électrique 12 "sous le comptoir.
Installation typique d'une table de cuisson à gaz sur un four encastré
électrique installé sous le comptoir
TABLE DE CUISSON COSMO
Tuyau collecteur
Union
éclairée
Connecteur flexible
Côtés d'armoire
ou panneau de
remplissage
Cabinet de four mural
11
Prise de terre
Côté droit du
Union
cabinet
éclairée
Régulateur de
pression
Vanne d'arrêt manuelle
(doit être accessible pour
le fonctionnement de la
vanne d'arrêt)
