PLANIFICATION AVANCÉE
• Reportez-vous à "Préparation de l'installation" pour des informations sur l'emplacement
et les dégagements nécessaires lors de la planification de l'installation.
• Évitez de placer les armoires directement au-dessus de la table de cuisson lorsque cela
est possible.
• Si les armoires sont utilisées au-dessus de la surface de cuisson:
1. Utilisez des armoires dont la profondeur ne dépasse pas 13 po.
2. Maintenez un dégagement minimal de 30 po entre la table de cuisson et les zones non
protégées.
armoires directement au-dessus de la table de cuisson.
3. Si l'espace libre est inférieur à 30 po, protégez le fond de l'armoire avec un ignifuge.
une planche d'au moins 1/4 po d'épaisseur ou de gypse d'au moins 3/16 po d'épaisseur,
recouverte de tôle d'acier de calibre 28 ou de cuivre de 0,02 po d'épaisseur.
4. Le dégagement entre la table de cuisson et les armoires protégées ne doit pas être
inférieur à 24 ".
5. Une hotte d'extraction dépassant d'au moins 5 po au-delà de l'avant des armoires peut
réduire le risque de brûlure en atteignant des unités de surface chauffées.
6. Les espaces de travail adjacents à la table de cuisson doivent avoir un dégagement
minimum de 18 "entre le comptoir et le bas de l'armoire.
• Il est recommandé d'utiliser une hotte aspirante de 36 "ou plus large avec un débit d'air
nominal de 350 PCM ou supérieur sur cette table de cuisson COSMO.
• L'installation doit être conforme aux codes locaux. En l'absence de codes locaux, la table
de cuisson à gaz doit être conforme à la dernière édition de la norme ANSI Z223.1 du Na-
tional Fuel Gas Code.
• L'alimentation en gaz doit être située près de l'ouverture de cette table de cuisson (voir
les sections Préparation de l'ouverture et du raccordement de gaz de ce manuel).
L'alimentation doit fournir du gaz naturel à 7 po de pression de la colonne d'eau (11 po de
colonne d'eau pour le GPL) et au maximum 14 po de colonne d'eau pour le gaz naturel ou
le GPL.
• La fonction d'allumage par étincelle électrique de ce modèle nécessite l'alimentation
électrique de 120 V
la proximité immédiate de cette table de cuisson (voir la section Connexions électriques
de ce manuel).
OPTIONS D'INSTALLATION
Installation combinée table de cuisson et four simple
Ces tables de cuisson peuvent être installées sur un four COSMO de 30 pouces.
Il faut prendre en compte les points d'alimentation en électricité et en gaz.
Installation au-dessus des tiroirs
·Lors de l'installation de la table de cuisson au-dessus d'une armoire avec tiroirs,
il peut être nécessaire d'utiliser une profondeur inférieure tiroir (avant-arrière)
pour permettre le dégagement pour le raccordement de gaz.
DIMENSIONS ET DÉGAGEMENT
- Pour assurer la précision, il est préférable de créer un modèle pour l'ouverture.
- Assurez-vous que les côtés de l'ouverture sont parallèles et que les coupes
avant et arrière sont exactement perpendiculaires aux côtés.
- Assurez-vous que les revêtements muraux, le comptoir et les armoires autour
de la table de cuisson peuvent résister à la chaleur (jusqu'à 200 ° F) générée
par la table de cuisson.

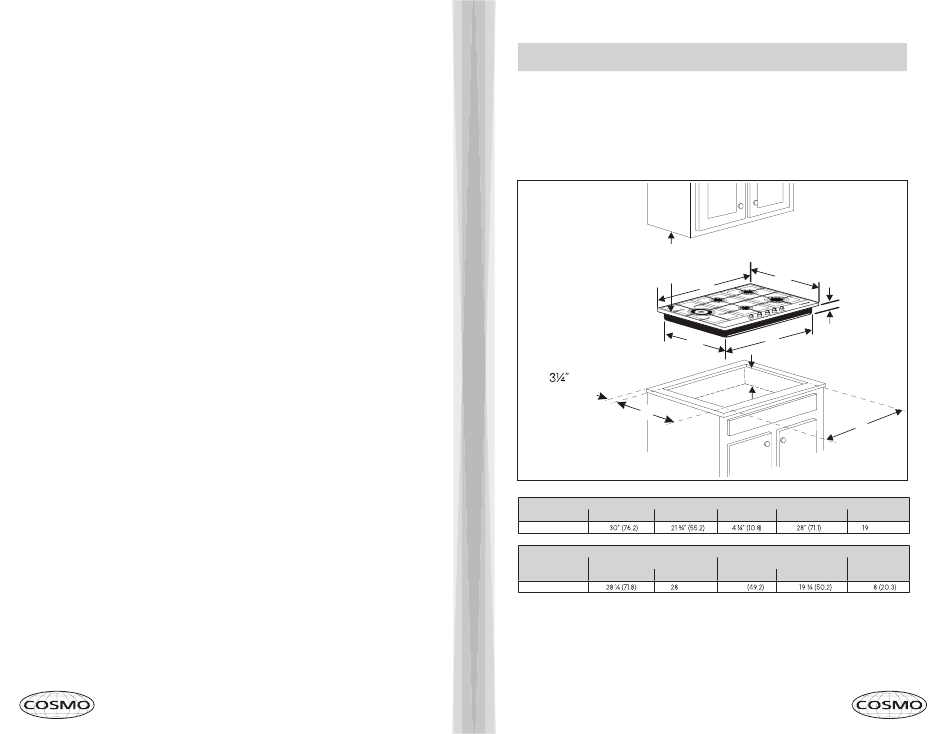

COSMO Dimensions
de la table de cuisson
à gaz
(8.3 cm)
Dimensions de découpe
MODÈLE
30" Gas Cooktop
MODÈLE
30" Gas Cooktop
Toutes les dimensions sont indiquées en pouces et en (cm).
La dimension H comprend un espace de 5 "(12,7 cm) sous la table de cuisson pour le raccordement à la conduite
d'alimentation en gaz.
8
9
34"M in.*
(86.4 cm)
B
A
D
E
H
G
DIMENSIONS DU PRODUIT
A. LARGEUR
B. PROFONDEUR
C. HAUTEUR
DIMENSIONS DÉCOUPÉES
F. LARGEUR
G. PROFONDEUR
LE MINIMUM
MAXIMUM
LE MINIMUM
/
(72.7)1
9
/
5
3
8
8
C
F
D. LARGEUR
E. PROFONDEUR
DE LA BOÎTE
DE LA BOÎTE
(49.2)
/
8
H. Hauteur sous la
MAXIMUM
table de cuisson
