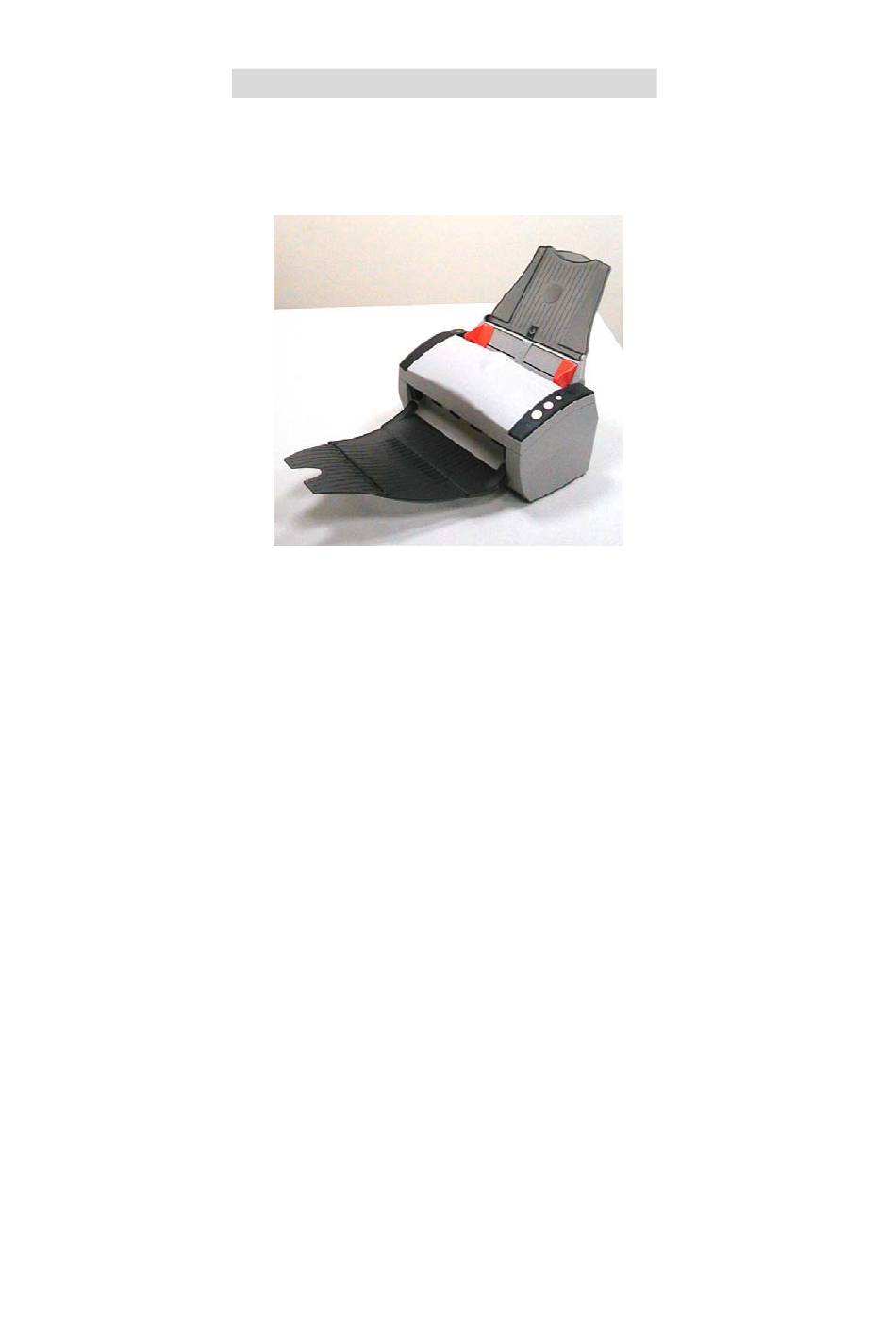

  • Page 1 Manuel de l’utilisateur Scanner couleur Avision Inc.
  • Page 2 Les informations contenues dans ce document sont sujettes à des modifications sans préavis. Avision ne fait pas de garantie de n’importe quel genre en ce qui concerne ce matériel, y compris, mais sans limitations, la garantie impliquée de convenance dans un but déterminé.
  • Page 3 Manuel de l’utilisateur Déclaration FCC Cet équipement a été testé et reconnu conforme aux limites de la classe B pour les équipements numériques, conformément à la section 15 des Réglementations FCC. Ces limites sont conçues pour fournir une protection raisonnable contre toutes interférences nuisibles dans un milieu résidentiel.
  • Page 4 Déclaration EC de conformité Selon EN45014 Nom du fabricant: AVISION INC. Adresse du fabricant: No. 20, Creation Road, Science-Based Industrial Park, Hsinchu, Taiwan, R.O.C. déclare que le produit Modèle : 300500003/300400011 est conforme aux spécifications suivantes: Emission: EN 50081-1 (1992)
  • Page 5 Manuel de l’utilisateur Configuration requise Windows Ordinateur IBM compatible 586, Pentium ou plus Microsoft Windows 98, Windows Me, Windows 2000, ou Windows Un port USB (universal serial bus) - taux de transfert ultra-rapide seulement avec la carte USB 2.0 Au moins 100 Mo d’espace disque libre Au moins 128 Mo de mémoire système Un lecteur CD-ROM...

  • Page 6: Table Des Matières

    Table des matières Introduction................1-1 Installation................2-1 Installer le Bac d’Alimentation ADF ( Automatic Document Feeder - Chargeur de Documents Automatique) ..............2-2 Installer le Bac de Réception ADF ......2-3 Connecter le câble d’alimentation.......2-4 Mettre Sous Tension ...........2-4 Installer les logiciels ............2-5 Connecter à l’ordinateur..........2-5 Premier Numerisation ............3-1 PLACER VOTRE ORIGINAL ........3-1 3.1.1...
  • Page 7 Manuel de l’utilisateur 4.2.3 Courbe de Luminosité........4-13 4.2.4 Teintes/saturation/luminance .......4-14 4.2.5 Balance de couleurs ........4-15 4.2.6 Perte de couleurs .........4-16 Utiliser les autres outils ..........4-17 Scanner ..............4-18 Utiliser les boutons ...............5-1 Entretien .................7-1 Nettoyer l’ADF.............7-1 Nettoyer la Plaque de Calibrage .........7-2 Remplacer le module du tampon détachable de l’ADF................7-3 Troubleshooting ..............8-1...

  • Page 8: Introduction

    Manuel de l’utilisateur Introduction Félicitations! Vous avez acquis le scanner couleur de Avision. Avision Inc. est une société réputée dans le monde pour ses scanners de qualité supérieure. Avant d’installer et d’utiliser votre nouveau scanner, prenez quelques minutes pour lire ce manuel. Il vous fournit des instructions sur comment déballer, installer, opérer et maintenir le scanner.
  • Page 9 Unité principale du scanner Bac d’Alimentation ADF Bac de Réception ADF USB Câble Adaptateur d’alimentation Cordon d’alimentation Note: 1. Veuillez conserver tous les matériaux d’emballage pour pouvoir retourner le scanner pour réparation. 2. Utilisez seulement l’adaptateur CA ( SA60-24 by SINO-AMERICAN) inclus avec l’appareil.

  • Page 10: Installation

    Manuel de l’utilisateur 2. Installation Précautions Protégez le scanner du soleil. Le soleil direct ou une chaleur excessive peuvent endommager l’appareil. N’installez pas le scanner dans un endroit humide ou poussiéreux. Utilisez une source d’alimentation correcte. Installez le scanner sur une surface plate et stable. Les surfaces penchées ou inégales peuvent causer des problèmes d’opération.

  • Page 11: Installer Le Bac D'alimentation Adf (Automatic Document Feeder - Chargeur De Documents Automatique)

    2.1 Installer le Bac d’Alimentation ADF (Automatic Document Feeder - Chargeur de Documents Automatique) Fixez le Bac d’Alimentation ADF au clip de fixation du scanner comme indiqué ci-dessous. Lorsqu’il sera correctement inséré, vous entendrez un déclic de mise en place. d’Alimentation Scanner Clip de...

  • Page 12: Installer Le Bac De Réception Adf

    Manuel de l’utilisateur 2.2 Installer le Bac de Réception ADF Fixez les crochets droit et gauche du Bac de Réception ADF aux trous situés à l’avant du scanner. Bac de Scanner Réception Crochet Bac de Réception...

  • Page 13: Connecter Le Câble D'alimentation

    Connecter le câble d’alimentation Branchez la petite extrémité de l’adaptateur d’alimentation dans la fiche d’alimentation de votre scanner. Insérez l’autre extrémité dans une prise de courant appropriée. Cordon d’alimentation 2.4 Mettre Sous Tension Une fois que le câble d’alimentation et le câble USB sont tous deux connectés, mettez l’interrupteur d’alimentation sur la position “I”...

  • Page 14: Installer Les Logiciels

    Manuel de l’utilisateur 2.5 Installer les logiciels * Pour assurer que votre ordinateur peut identifier le scanneur USB, installez tout d’abord le pilote du scanneur avant de connecter le scanneur à votre ordinateur. 1. Placer le CD-ROM fourni avec le scanner dans le lecteur CD-ROM de votre ordinateur.
  • Page 15 2. L’ordinateur devrait détecter un nouveau dispositif USB et afficher le message suivant: ‘’un nouveau matériel a été détecté’’. (Windows 9X/Windows ME) (Windows 2000/XP) 3. Dans Windows 9X ou Windows ME, confirmez que la recherche d’un meilleur gestionnaire a été correctement sélectionné et cliquez sur le bouton ‘’Suivant’’.
  • Page 16 Manuel de l’utilisateur Quand le dialogue est fini, appuyez sur le bouton “terminer”. (Windows 9X/Windows ME) (Windows 2000/XP) Note: Note: Pour désinstaller le pilote du scanner, Windows XP, assurez-vous que le scanner est bien connecté à votre ordinateur.

  • Page 17: Premier Numerisation

    AV220C2 Manuel de l’utilisateur 3. Premier Numerisation PLACER VOTRE ORIGINAL Ne peut pas être utilisé convenablement avec ADF: * Papier avec trombone ou agrafe * Papier avec encre pas sèche * Papier avec épaisseur différente, telle qu'enveloppes * Papier froissé, déchiré ou plié * Papier calque * Papier sans carbone * Papier plus étroit que 3.5"...

  • Page 18: Placer Votre Document Dans Le Bac D'alimentation Adf

    3.1.1 Placer Votre Document dans le Bac d’Alimentation ADF Aérer Votre Document La taille de papier standard devrait se charger facilement dans le scanner. Pour éviter les bourrages de papier occasionnels quand vous chargez automatiquement plusieurs documents, aérez le papier avant de le charger.

  • Page 19: Numériser Avec Le Logiciel De Retouche D'images

    Manuel de l’utilisateur 3.2 Numériser Avec le Logiciel de Retouche D’imAges Le pilote du scanner n’est pas un logiciel autonome ; il doit être lancé depuis une application TWAIN ou un logiciel compatible pour pouvoir numériser et charger l’image sur votre ordinateur. La commande pour lancer le pilote du scanner peut varier selon les différentes applications.
  • Page 20 Cliquez sur Preview pour obtenir une numérisation initiale de votre document. Choisissez la zone de numérisation et cliquez sur le bouton Scan pour numériser le document. Cliquez sur Exit pour retourner sur la page principale et cliquez sur Open Library and Photos (par défaut) dans le coin en haut à...

  • Page 21: Vue Génerale De L'interface

    Manuel de l’utilisateur 3.2.1 Vue génerale de l’interface 1. Source Choix : ADF/Multipage. originale 2. Type d’images Choix : Black & White, Halftone, 8-bit Gray, 8-bit Color, 24-bit Colo. 3. RÉSOLUTION Choix : 50, 72, 100, 144, 150, 200, 300, 600, 1200 (ppp).

  • Page 22: Retoucher Les Images

    Manuel de l’utilisateur 4. Retoucher les images Utiliser les fonctions de base 4.1.1 Méthode de Numérisation 1. Source de numérisation Choix: ADF/Multipage: Sélectionnez ce paramètre si vous voulez numériser des documents de plusieurs pages à partir du chargeur automatique de documents (ADF).

  • Page 23: Sélectionner Le Type D'images

    4.1.2 Sélectionner le type d’images 1. Type d’images Veuillez consulter la table suivante pour un choix de type d’images. Choisissez Noir et blanc si votre original contient Black & White seulement du texte en noir et blanc, des croquis au crayon ou à...
  • Page 24 Manuel de l’utilisateur Black & White Halftone Gray 8-bit Color 24-bit Color...

  • Page 25: Déterminer La Résolution

    4.1.3 Déterminer la résolution 1. Résolution Une résolution correcte produit une image claire avec des bons détails. La résolution est mesurée en points par pouce (ppp). Résolution: 50 ppp Résolution: 100 ppp Note : Une image couleur de taille A4 scannée à 300 ppp au mode Couleurs réelles nécessite approximativement 25 Mo d’espace disque.

  • Page 26: Ajuster La Luminosité Et Le Contraste

    Manuel de l’utilisateur 4.1.4 Ajuster la Luminosité et le Contraste 1. Luminosité Ajuste la luminance ou l’obscurité d’une image. Plus la valeur est élevée, plus l’image est brillante. 2. Contraste Ajuste la plage entre les ombres les plus foncées et les plus claires dans l’image.

  • Page 27: Agrandir L'image D'apercú

    4.1.5 Agrandir l’image d’apercú 1. Zoom Agrandit votre image d’aperçu au maximum de la fenêtre d’aperçu. Notez que cette fonction agrandit seulement l’ image d’aperçu – elle n’agrandit pas l’image réelle. Avant Zoom Après Zoom...

  • Page 28: Inverser Et Sélectionner L'image

    Manuel de l’utilisateur 4.1.6 Inverser et sélectionner l’image 1. Inverser La commande Inverser inverse la luminosité et les couleurs dans l’image. Pour les images couleurs, chaque pixel change à sa couleur complémentaire. Avant Inverser Après Inverser 2. MIROIR Inverse le côté droit et gauche de votre image. Avant Miroir Après Miroir 3.

  • Page 29: Retoucher Votre Image

    4.1.7 Retoucher votre image 1. Moiré Elimine les motifs de moiré* qui apparaissent normalement dans les publications imprimées. 2. Affiner Affine l’image scannée. 2 3 4 Avant Moiré Après Moiré Après Affiner Avant Affiner *Motifs de moiré : Un motif indésirable dans une couleur imprimée résultant d’un angle d’écran inexact de surimpression de demi-teintes.
  • Page 30 Manuel de l’utilisateur 3. Ajustement de couleurs Ajuste la qualité des couleur de l’image pour qu’elles approchent celles de l’original. Cette fonction utilise des paramètres par défaut pour ajuster l’image. Après l’ajustement de couleurs Normal 4. Niveau automatique Ajuste automatiquement les zones de surbrillance et d’ombre de l’image scannée pour optimiser votre image.

  • Page 31: Utiliser Les Fonctions Avancées

    Utiliser les fonctions avancées 4.2.1 Bouton plus 1. Cliquez sur ce bouton pour afficher la barre de paramètres avancés sur le côté droit. Les paramètres avancés incluent Surbrillance/ombre, Teintes/saturation/ luminance, Courbe, Balance de couleurs, Perte de couleurs. 2. La barre de paramètres avancés 4.2.2 Niveaux de surbrillance/Ombre...
  • Page 32 Manuel de l’utilisateur Quand la valeur gamma change, l’image change en conséquence. Gamma : 1.0 Gamma : 1.4 Gamma : 2.0 4-11...
  • Page 33 Quand la valeur de surbrillance et ombre change, l’image change en conséquence. Surbrillance : 255/Ombre : 0(Normal) Surbrillance : 220/Ombre :10 Surbrillance : 200/Ombre :0 Surbrillance : 255/Ombre : 50 4-12...

  • Page 34: Courbe De Luminosité

    Manuel de l’utilisateur 4.2.3 Courbe de Luminosité Ajuste les ton moyen de l’image sans altérer de façon spectaculaire les zones claires et sombres. Quand la courbe est déplacée vers le haut ou le bas, l’image devient plus brillante ou plus sombre. 4-13...

  • Page 35: Teintes/Saturation/Luminance

    4.2.4 Teintes/saturation/luminance Améliore votre image en changeant le niveau de teintes/saturation/luminance. Ajustez les teintes en déplaçant le curseur vers la (1). Teintes droite ou la gauche. (Notez que le niveau d’intensité pour la couleur change simultanément quand les teintes sont ajustées). (2).

  • Page 36: Balance De Couleurs

    Manuel de l’utilisateur 4.2.5 Balance de couleurs La balance de couleurs permet d’obtenir une qualité d’image optimale. Déplacez le curseur vers le rouge, l’image prend des teintes rougeâtres. Déplacez le curseur vers le vert, l’image prend des teintes verdâtres. 4-15...

  • Page 37: Perte De Couleurs

    4.2.6 Perte de couleurs Cliquez sur ce bouton pour afficher la boîte de dialogue ci-dessous. Elle permet de retirer un des canaux de couleur R (Rouge), V (Vert), B (Bleu). Cette fonction est particulièrement utile pour convertir du texte avec le logiciel OCR.

  • Page 38: Utiliser Les Autres Outils

    Manuel de l’utilisateur 4.3 Utiliser les autres outils Le système de mesure utilisé. Cliquez sur le bouton 1. Unité de mesure pour changer l’unité de mesure. Choix : Inch, cm, pixel. 2. Taille de papier Les tailles de numérisation. Choix : Card 4”x2.5”, Photo 5”x3”, Photo 6”x4”, B5, A5, A4, Letter, et Scanner Maximum.

  • Page 39: Scanner

    Scanner Aperçu: Aperçu de l’image afin de définir la zone exacte de scanage Scanner: Scanne la zone avec les paramètres que vous réglez. Quitter: Annule le travail actuel. Dans la fenêtre d’aperçu, vous pouvez définir la zone à scanner en déplaçant les quatre lignes auxiliaires.

  • Page 40: Opération De L'interface Isis

    Manuel de l’utilisateur Opération de l’interface ISIS La méthode d’opération du pilote ISIS est similaire au pilote TWAIN. Chaque fonction sur l’écran de l’interface ISIS est décrit ci-dessous: Mode: sélectionnez un des modes de numérisation, y compris noir et blanc, gris, couleur. Dither: 5 nivaux de demi-teinte sont disponibles.

  • Page 41: Utiliser Les Boutons

    Manuel de l’utilisateur 6. Utiliser les boutons L'image ci-dessous montre les 3 boutons et l'écran de fonction du scanner. Ecran de fonction Bouton de sélection de fonction Bouton Annuler Bouton Scanner...
  • Page 42 Une fois que le pilote du scanner est correctement installé, le programme Button capture doit également être installé sur votre PC. Le programme Button capture est un outil utile qui vous permet de personnaliser les fonctions du bouton de scan. Dans l'écran du système Windows, cliquez sur Démarrer >...
  • Page 43 Manuel de l’utilisateur Tous les paramètres de la zone de configuration de la numérisation sont très intuitifs, consultez par conséquent la section Twain UI de ce manuel. Vous pouvez configurer les options de numérisation souhaitées dans cette zone. Le paramètre Scan Path correspond à l'endroit où...
  • Page 44 Les étapes suivantes vous montrent comment utiliser le bouton Scan avec le programme Button Capture : 1. En appuyant sur le bouton de sélection de fonction, choisissez l'un des numéros sur l'écran de fonction correspondant au nom de la fonction prédéfinie. 2.

  • Page 45: Entretien

    Procédure de nettoyage Humidifiez un tampon de coton avec de l’alcool isoprophyl (95%). (Des kits de nettoyage sont disponibles auprès de Avision). Pressez sur le bouton de l’ADF, et ouvrez-le soigneusement. Essuyez les galets d’un côté à l’autre avec le tampon. Faites doucement tourner les galets en avant pour bien nettoyer toute la surface des galets.

  • Page 46: Nettoyer La Plaque De Calibrage

    7.2 Nettoyer la Plaque de Calibrage Comme indiqué ci-dessous, nettoyez la plaque de calibrage (verre blanc) avec une soufflette ou un petit pinceau pour éliminer la poussière ou la saleté se trouvant sur la plaque. Manipulez-la avec soin et dextérité. Plaque de calibrage Porte Avant du...

  • Page 47: Remplacer Le Module Du Tampon Détachable De L'adf

    Manuel de l’utilisateur Remplacer le module du tampon détachable de l’ADF Après avoir scanné approximativement 200.000 pages avec l’ADF, le ressort du tampon peut être usé et vous pourrez éprouver des problèmes avec l’alimentation de documents. Dans ce cas, il est recommandé...

  • Page 48: Troubleshooting

    Manuel de l’utilisateur Troubleshooting Bourrage papier dans l’ADF En cas de bourrage papier, suivez la procédure ci-dessous. Appuyez sur le bouton situé sur le côté avant gauche du scanner selon, flèche A. Le capot de l’ADF s’ouvrira d’un bruit sec. ii).
  • Page 49 Bourrage papier dans l’ADF - Retirer le papier...

  • Page 50: Questions Et Réponses

    Manuel de l’utilisateur 8.2 Questions et réponses Question: Le papier se bloque durant le scanage. Réponse: 1) Ouvrez le boîtier du scanner. 2) Retirez soigneusement le papier bloqué. 3) Refermez la porte du boîtier. Question: Plus d’une feuille de papier a été introduite dans le scanner.

  • Page 51: Support Technique

    8.3 Support technique Le support technique pour le scanner de Avision est fourni par le Centre d’Assistance Technique de Avision (ATAC). Avant de contacter ATAC, assurez-vous d’avoir les informations suivantes à portée de main: • Le numéro de série et de révision du scanner (localisé sous le scanner);...

  • Page 52: Spécifications

    Manuel de l’utilisateur Spécifications Toutes les spécifications peuvent changer sans préavis. Model Number AV210C2: 300400011 AV220C2: 300500003 Type de scanner: Alimentation feuille de bureau Résolution optique: jusqu’à 600 ppp * 1200 ppp Modes: Noir & blanc Demi-tons (64 niveaux) Diffusion d’erreur (2 modèles)
