Levelflex FMP53 HART
Endress+Hauser
3. Dénuder les extrémités de câble sur une longueur de 10 mm (0,4 in). Dans le cas de
fils toronnés, sertir en plus des embouts.
4. Serrer fermement les presse-étoupe.
5. Raccorder le câble conformément à l' o ccupation des bornes.

6. En cas d' u tilisation de câbles blindés : Raccorder le blindage du câble à la borne de
terre.

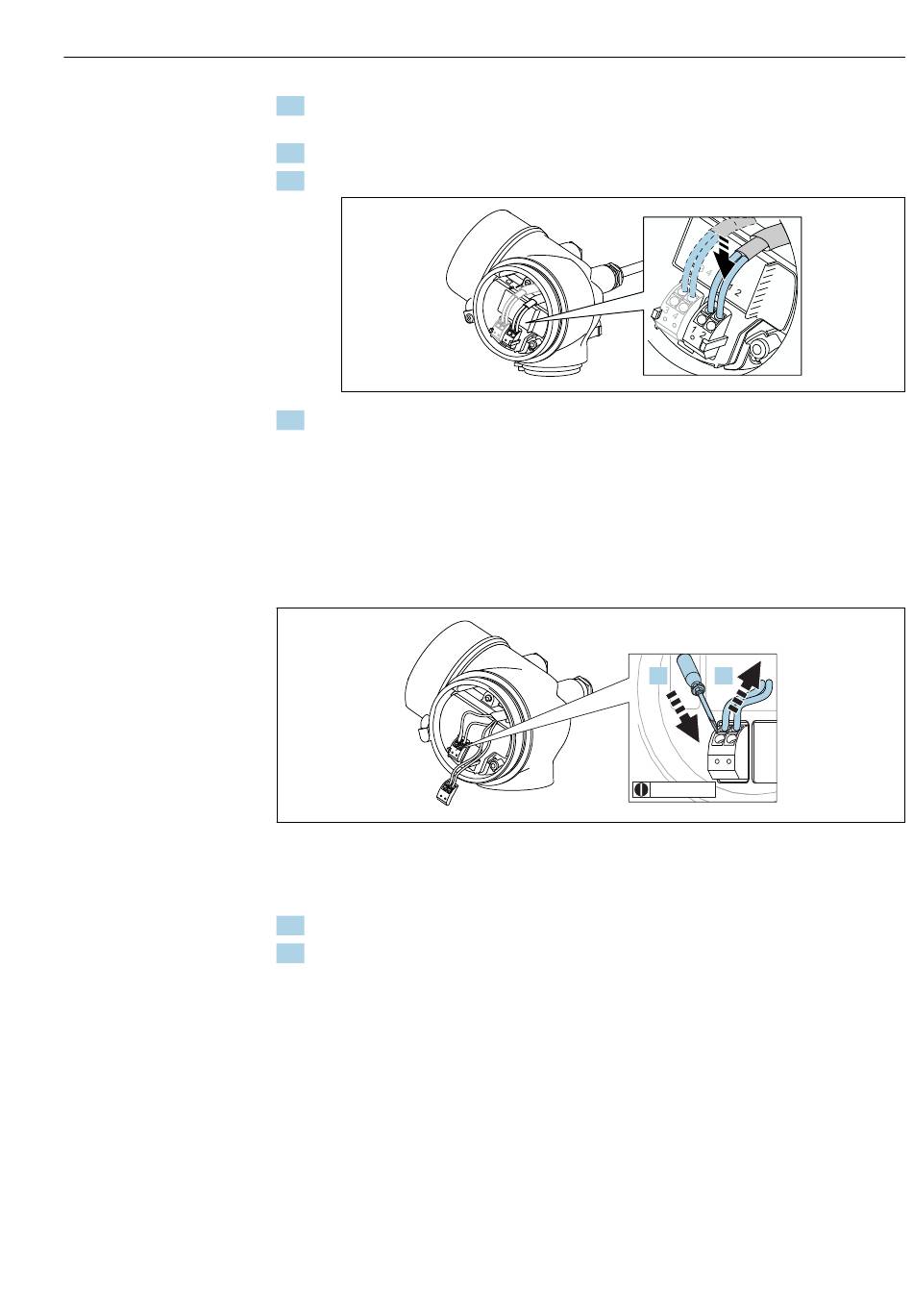

7.2.3 Bornes à ressort enfichables
Dans le cas d' a ppareils sans protection contre les surtensions intégrée, le raccordement
électrique se fait par l' i ntermédiaire de bornes à ressort enfichables. Des âmes rigides ou
des âmes flexibles avec extrémités préconfectionnées peuvent être introduites directement
dans la borne sans utiliser le levier, et créer automatiquement un contact.
 22 Dimensions : mm (in)
Pour retirer les câbles de la borne :
1. A l' a ide d' u n tournevis plat ≤ 3 mm, appuyer sur la fente entre les deux trous de borne
2. tout en tirant simultanément l' e xtrémité du câble hors de la borne.
Raccordement électrique
1. 2.
≤ 3 (0.12)
A0034682
A0013661
