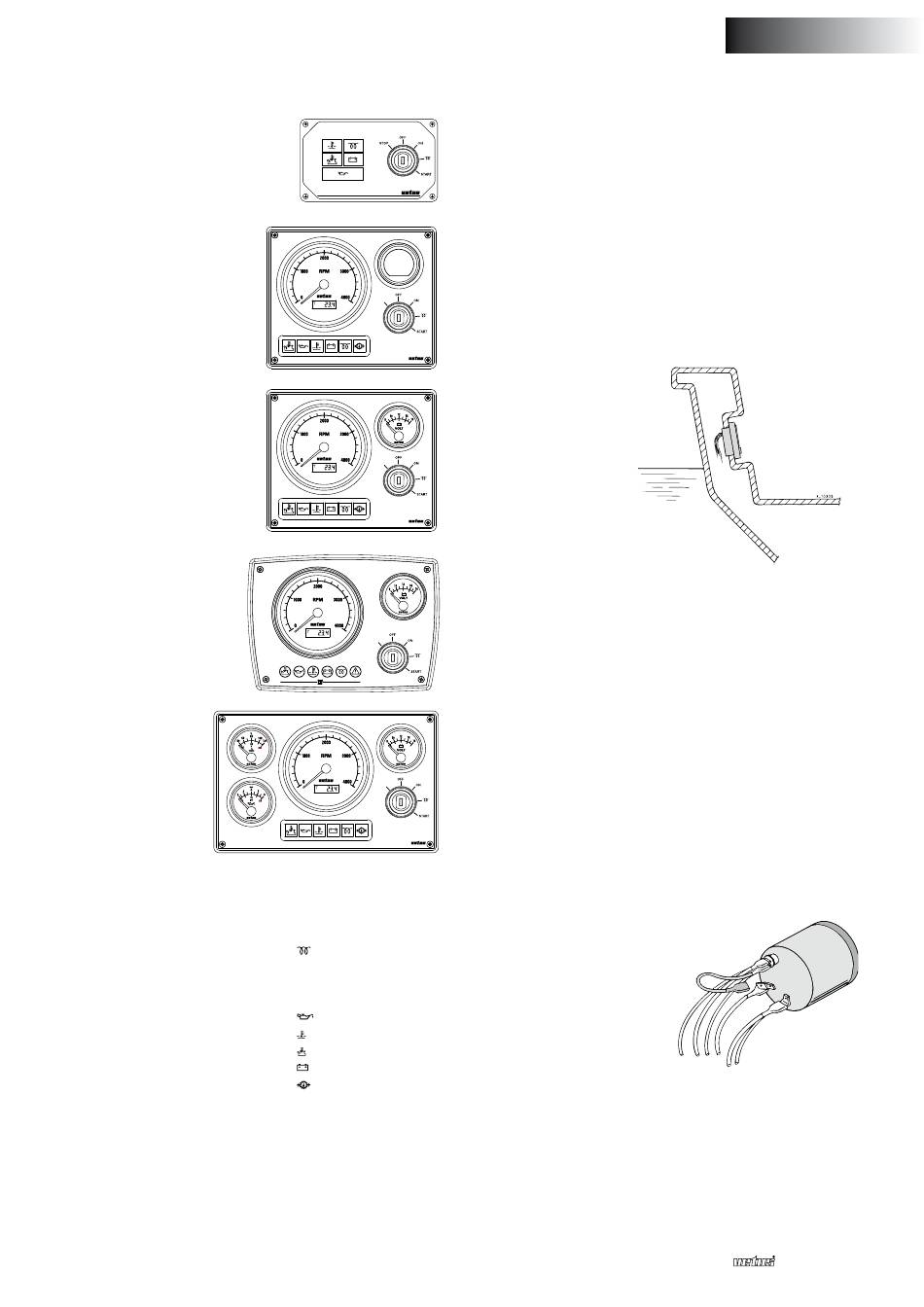

Omschrijving van de panelen
• Motorpaneel type '10'
Afmetingen: 94 x 156 mm
Inbouwdiepte: 120 mm
Geen meters
Bediening door middel van een uitneem-
bare sleutel
• Motorpaneel type '21'
Afmetingen: 193 x 161 mm
Inbouwdiepte: 120 mm
Uitgerust met toeren/urenteller
Mogelijkheid tot inbouw van volt-
meter
Bediening door middel van een uit-
neembare sleutel
• Motorpaneel type '22'
Afmetingen: 193 x 161 mm
Inbouwdiepte: 120 mm
Uitgerust met toeren/urenteller en
voltmeter
Bediening door middel van een uit-
neembare sleutel
• Motorpaneel type 'A22'
Afmetingen: 218 x 156 mm
Inbouwdiepte: 120 mm
Uitgerust met toeren/urenteller en
voltmeter
Bediening door middel van een
uitneembare sleutel
• Motorpaneel type '34'
Afmetingen:
255 x 161 mm
Inbouwdiepte: 120 mm
Uitgerust met toeren/uren-
teller, voltmeter, oliedruk-
meter en koelvloeistoftem-
peratuurmeter
Bediening door middel van
een uitneembare sleutel
Alle panelen hebben een controlelampje voor:
• voorgloeien
en een waarschuwingslampje voor:
• lage oliedruk
• hoge koelvloeistoftemperatuur
• hoge uitlaattemperatuur
• laadstroom
• lage oliedruk keerkoppeling
(behalve type '10')
Alle panelen hebben een hoorbaar alarm.
Alle panelen kunnen zowel worden gebruikt als eerste of enige
paneel, en als tweede paneel.
N.B. Wanneer het alarm afgaat, dient de schipper zelf te bepalen de
2
090421.03
motor te laten stoppen of het toerental van de motor te verminde-
ren. Een systeem waarbij, indien er een alarmmelding is, de motor
automatisch gestopt wordt, is niet aan te raden bij voortstuwings-
motoren. Er kunnen namelijk gevaarlijke situaties ontstaan als onder
bepaalde omstandigheden de motor onmiddellijk wordt stopgezet.
Plaats van het paneel
Plaats het motorpaneel altijd op een zodanige plaats, dat de schip-
per een goed zicht op het paneel heeft.
Het motorpaneel kan buiten geïnstalleerd worden, maar dan dient
de meegeleverde waterdichte sluitkap (bestemd voor het startslot)
geïnstalleerd te worden. Dit voorkomt dat water, zout en vuil het
startslot binnendringen tijdens afwezigheid van de sleutel. Indien er
over het gehele motorpaneel een bescherming wordt aangebracht,
is installatie van de waterdichte sluitkap niet noodzakelijk.
Wanneer het motor-
paneel laag in de kuip
wordt
geïnstalleerd,
plaats het paneel dan
zodanig (zie tekening),
dat er geen schade aan
de sleutel kan worden
toegebracht (door bij-
voorbeeld voeten).
Let er op dat het motor-
paneel alleen aan de
bedieningszijde water-
dicht is. De achterzijde van het motorpaneel dient in een goed
beschermde en geventileerde ruimte geïnstalleerd te worden.
Installeer het motorpaneel niet op een plaats waar hevige trillingen
zouden kunnen voorkomen.
Installatie van het paneel
Het paneel dient in een schot geplaatst te worden. Maak een gat
van de juiste afmetingen in het schot. Monteer het motorpaneel
met de 4 bijgeleverde schroeven. Maak gebruik van de bijgeleverde
boormal. Zorg ervoor dat de pakking op de juiste manier tussen het
motorpaneel en het schot geplaatst is.
Aansluiten
Verbind de universele motorbedradingen (2 of 3) met de elektrische
componenten van de motor. Raadpleeg het desbetreffende schema.
Verbind vervolgens het motorpaneel met de bedrading van de
motor door de stekerverbindingen (2 of 3) in elkaar te steken.
Schaalverlichting
Bij de motorpanelen met één of
meerdere meters is in de + draad
van de schaalverlichting een
doorverbinding opgenomen, zie
tekening.
Aan deze doorverbinding kan,
indien gewenst, een schakelaar
of een (gelijkstroom) dimmer
geplaatst worden, om zo de
schaalverlichting naar eigen wens in te kunnen stellen.
NEDERLANDS
Motorpanelen
