Atlas Copco CC Série Mode D'emploi page 32

INSTALLATION

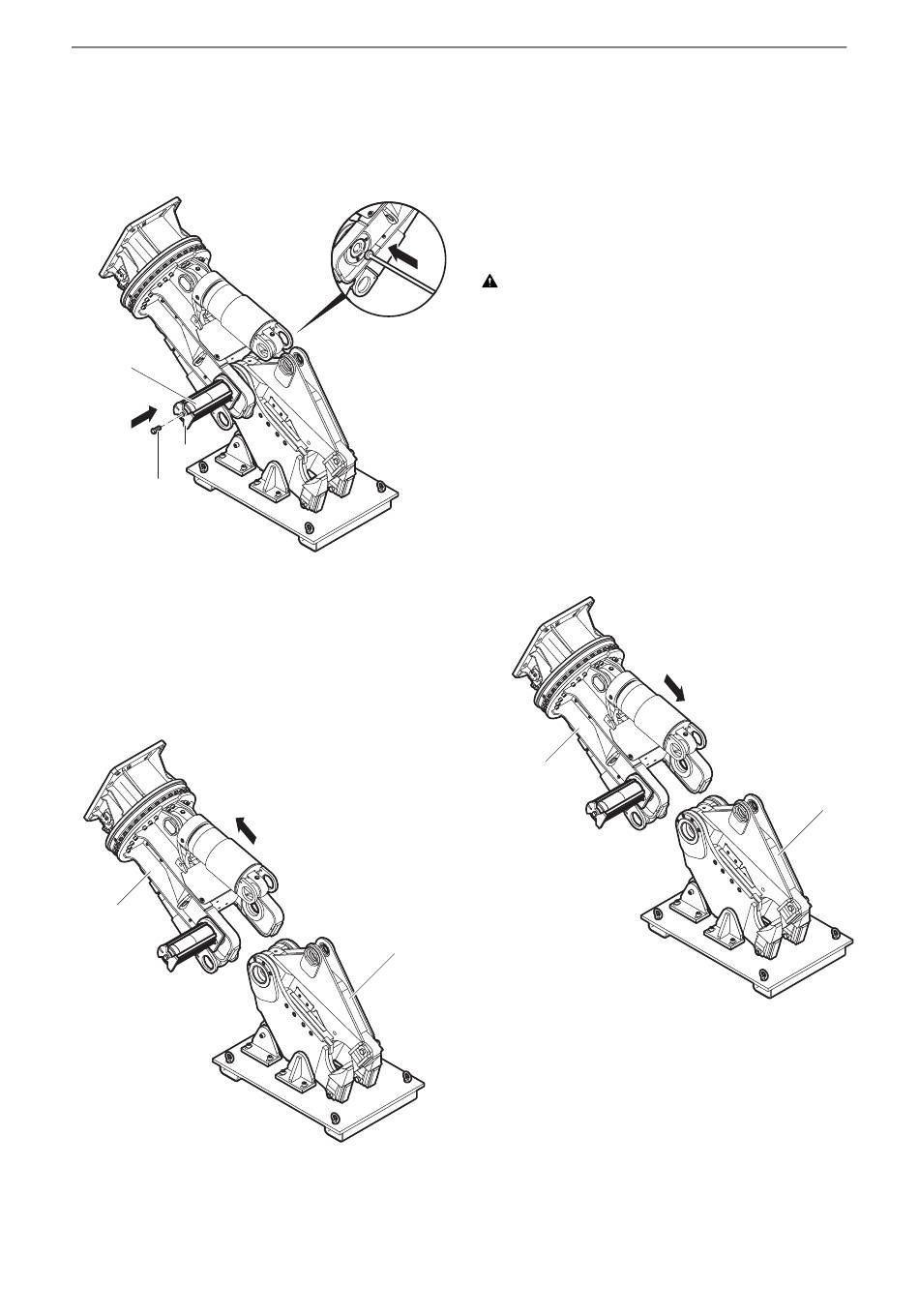

Chassez le palier principal (O) avec un mandrin
♦
en cuivre jusqu'à ce qu'il s'arrête sur la cage d'axe
(N).
Fixez le palier principal (O) avec la vis à tête
♦
hexagonale (M) retirée de la cage d'axe (N).
O
2.
N
M
Ainsi, le palier principal ne risque pas de coulisser
par inadvertance.
Déplacez le caisson de mâchoire (P) en diagonale
♦
vers le haut.
Les deux mâchoires ainsi déposées (Q) restent
fixées sur le support de montage.
P
32
Montage des mâchoires
Un assistant est requis pour fixer les mâchoires.
♦ Convenez d'un code simple de communication
par gestes avec votre assistant afin de positionner
le porteur correctement.
♦ Montez le caisson de mâchoires dans le sens
diagonal sur les mâchoires fixés de manière fiable
sur le support de montage.
1.
AVERTISSEMENT Risque de blessures ou de
coupures aux mains et aux doigts
Les alésages et les surfaces peuvent agir comme
des cisailles et couper ou blesser des parties de votre
corps.
Ne contrôlez jamais les alésages ou les surfaces
►
de montage avec vos mains ou vos doigts.
Le caisson de mâchoires est guidé par les deux
mâchoires.
♦ Demandez à un assistant de vous aider.
♦ Déplacez le caisson (P) de sorte que les trous
percés dans celui-ci soient alignés avec ceux des
mâchoires (Q).
P
Q
