EXEMPLES D'INSTALLATION

La manière dont on a installé votre VRC/VRE peut faire une différence considérable quant à l'énergie
électrique que vous utilisez. Afin de réduire la consommation d'électricité du VRC/VRE, on recommande
une installation autonome entièrement canalisée. Si vous choisissez une installation simplifiée qui actionne
l'appareil de traitement d'air de votre générateur d'air chaud aux fins d'une ventilation de pièce en pièce,
un générateur d'air chaud qui consomme peu d'électricité et qui est muni d'un moteur de ventilation à
vitesse variable et à commutation électronique vous permettra de réduire votre consommation d'énergie
électrique ainsi que vos coûts d'exploitation
Exemple seulement – la configuration des conduits peut être différente selon le modèle.
1. L'air vicié est aspiré
à partir des
endroits clés de la
maison (salle de
bains, cuisine,
buanderie).
2. L'air frais est
distribué parmi les
pièces habitables
(chambres à
coucher, salon).
3. Le débit d'air du
AAF doit être
confirmé sur place
au moyen de la
procédure
* Les raccords de conduit
peuvent être différents
d'équilibrage du
selon le modèle.
présent manuel
d'installation.

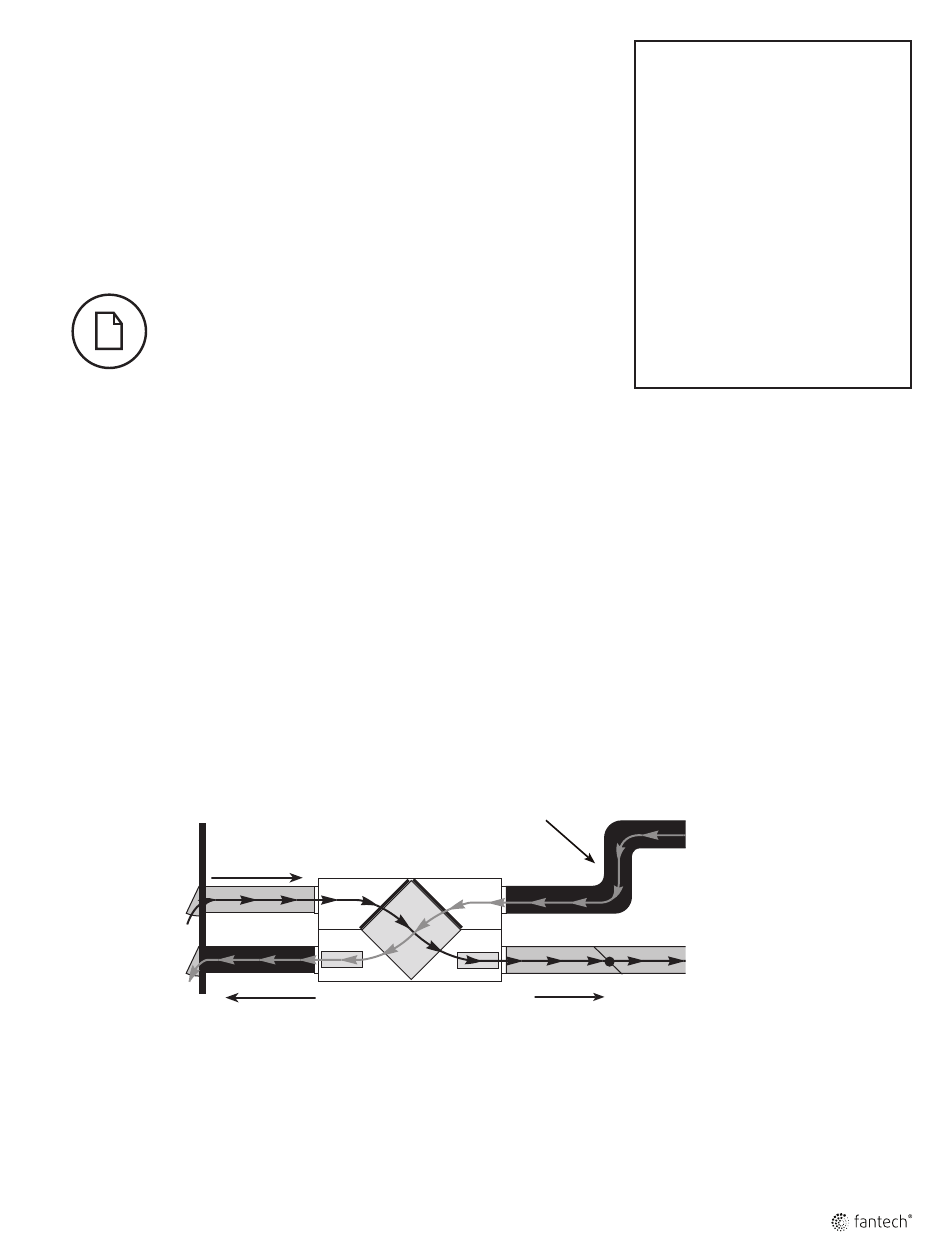

SYSTÈME ENTIÈREMENT SPÉCIALISÉ
(NOUVELLE CONSTRUCTION)
Air frais provenant
Air vicié provenant de l'intérieur
de l'extérieur
Air vicié évacué
à l'extérieur
*L'appareil est équilibré à vitesse normale et pendant que le
ventilateur de la fournaise est en marche.
Installation suggérée pour:
• Plinthe à eau chaude
• Plancher chauffant
• Plinthe électriques
• Thermopompe mural bibloc
Avantages: Fourni la meilleure
répartition de l'air frais dans
la maison; les coûts de
fonctionnement plus faibles,
puisque l'unité de traitement
d'air/ fournaise n'est pas
nécessaire
Air frais distribué à
l'intérieur
23
