5.5
Montage du réducteur sur la machine
Conditions
§
La structure de raccordement de l'entraînement dans la machine est dimensionnée selon le poids et le couple et en
tenant compte des forces qui s'exercent sur l'entraînement.
§
La structure de raccordement est plane, antivibratoire et rigide en torsion.
L'écart de perpendicularité de la surface d'appui de bride de la structure de raccordement par rapport à l'arbre du
réducteur ne dépasse pas 0,03 mm par 100 mm.
§
Le carter du réducteur est mis à la terre via la structure de raccordement ou le moteur monté.
§
Le diamètre de centrage de la structure de raccordement présente la tolérance ISO H7.
§
Une ventilation suffisante de l'entraînement monté est garantie.
Démarche
1. Positionnez le réducteur de manière à ce que sa plaque signalétique reste visible après le montage.
2. Si vous prévoyez un fonctionnement du réducteur en mode réversible, veillez à ce que l'arbre de sortie soit positionné
selon les indications au chapitre
3. Centrez le réducteur dans la structure de raccordement via le(s) bord(s) d'ajustage du carter du réducteur.
4. Montez la bride de sortie du réducteur avec les vis sur la structure de raccordement. Vous trouverez les informations
sur les vis dans le tableau suivant.
5. Serrez les vis uniformément en croix en plusieurs étapes et avec un couple progressif. Vous trouverez les couples de
serrage au chapitre
Couples de serrage

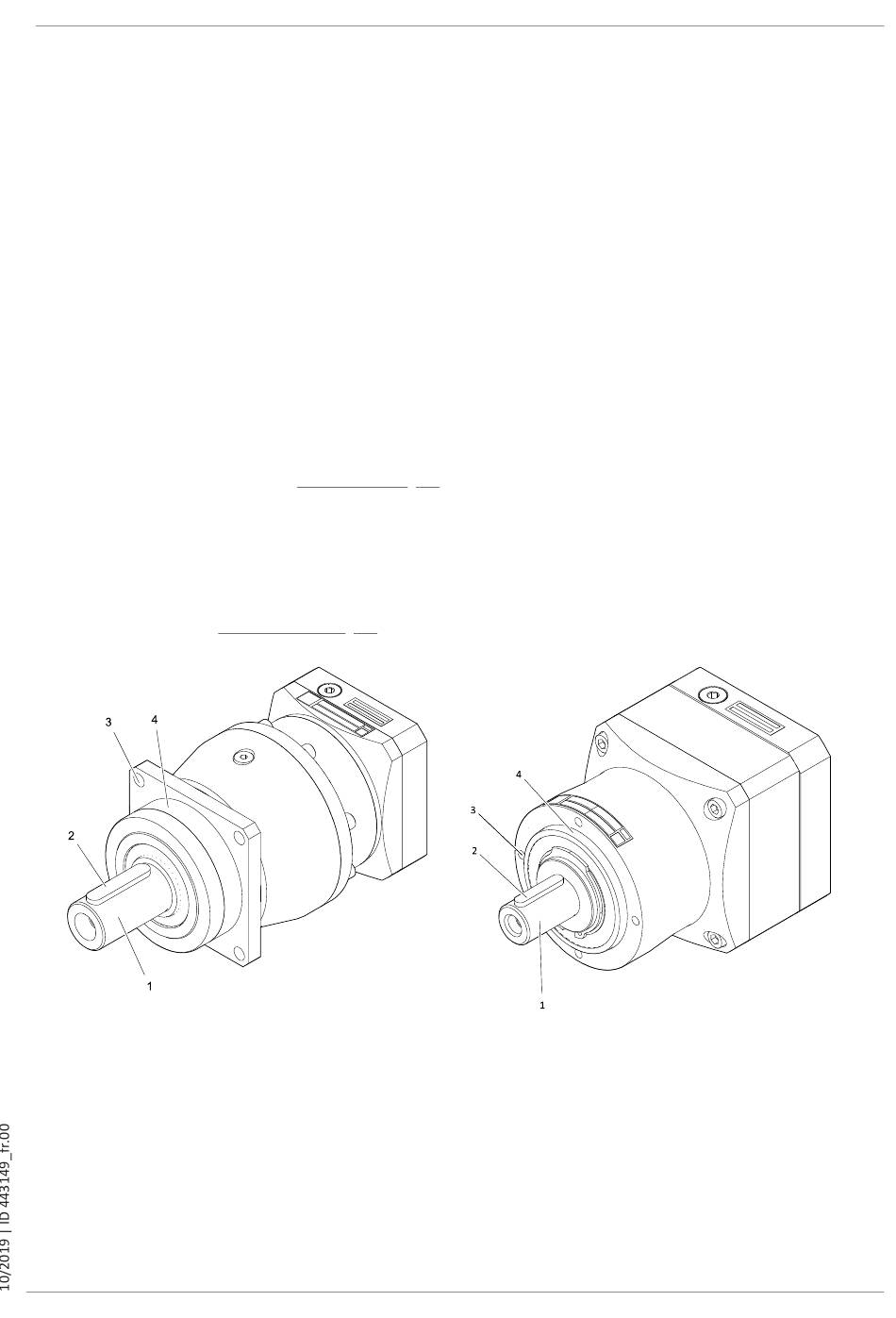

Tab. 5: Montage du réducteur sur la machine à l'exemple de P532 (à gauche) et PE411 (à droite)
1
Arbre plein
3
Alésage de la bride de sortie
Mode réversible
[} 15].
[} 31].
2
4
Clavette (si celle-ci existe)
Bord d'ajustage du carter
5 | Montage
29
