Mode réversible
Si vous voulez exploiter le réducteur en mode réversible cyclique, veuillez observer les indications ci-dessous afin de
garantir la lubrification des pièces de l'engrenage en rotation :
§
Les réducteurs planétaires PE peuvent fonctionner sans problème en mode réversible.
§
Dans les positions de montage verticales (l'arbre de sortie pointe vers le haut ou vers le bas), l'orientation de l'arbre de
sortie ne joue aucun rôle lors du montage dans la machine.
§
Dans les positions de montage horizontales, l'arbre de sortie des réducteurs planétaires P/PH/PHQ/PHV doit être
orienté comme suit lors du montage dans la machine. Les repères ou la position des clavettes indiquent la position
centrale du mode réversible.

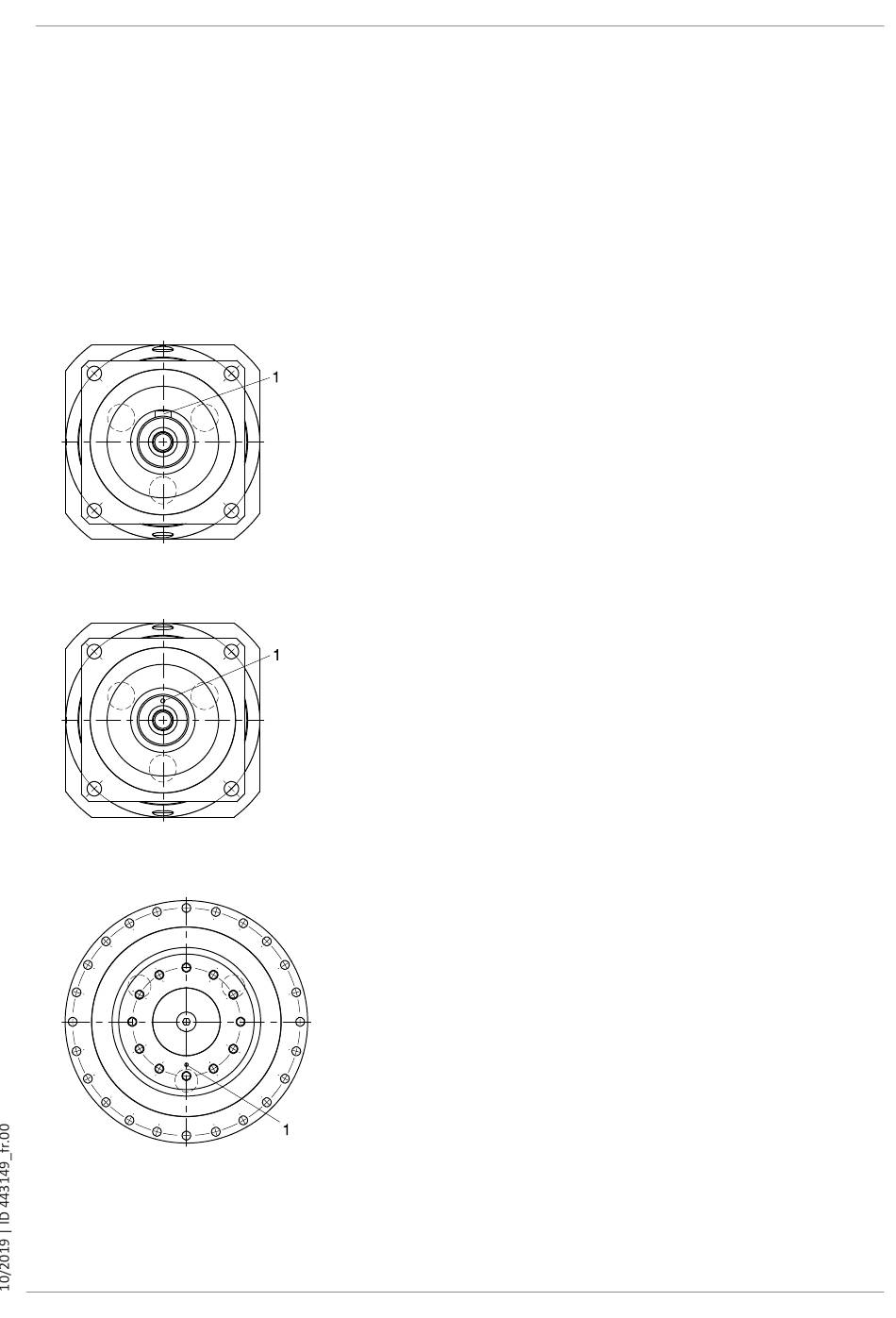

Fig. 2: Orientation de la clavette (1) en mode réversible des réducteurs planétaires P avec arbre plein et clavette
Fig. 3: Orientation du repère (1) en mode réversible des réducteurs planétaires P avec arbre sans clavette
Fig. 4: Orientation du repère (1) en mode réversible des réducteurs planétaires PH/PHQ/PHV avec arbre à bride
3 | Description du produit
