Description du produit
Ce chapitre contient des détails du produit importants pour le montage, la mise en service et l'entretien. Vous trouverez les
détails des caractéristiques techniques de votre réducteur/motoréducteur dans la confirmation de commande. Pour de plus
amples informations sur les produits et les plan cotés, consultez le catalogue correspondant
[} 17]). Pour les moteurs montés, consultez les documentations techniques séparées.
3.1
Principe de construction P, PE

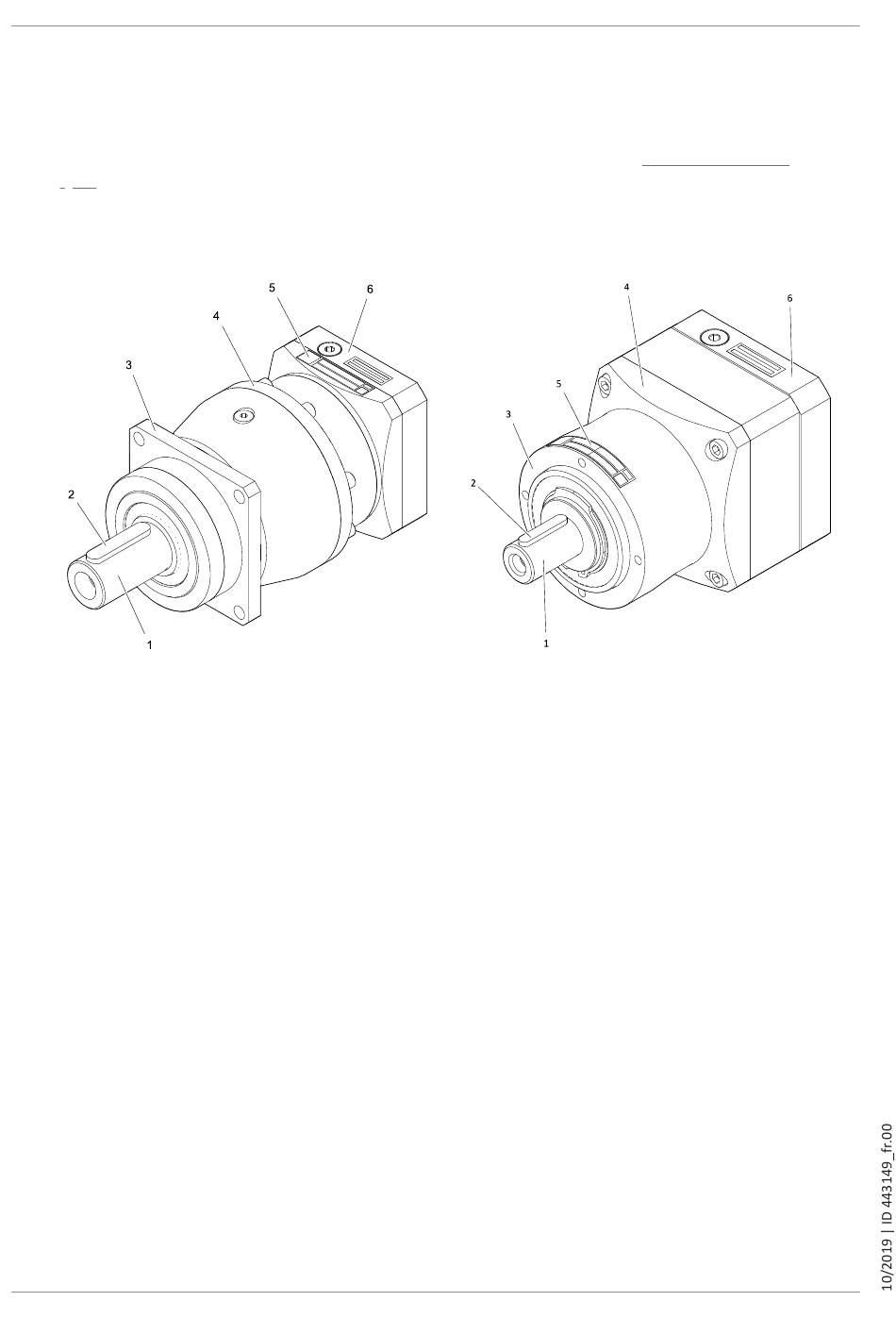

Tab. 1: Principe de construction d'un réducteur à deux niveaux P532 (à gauche) et d'un réducteur à un niveau PE411 (à
droite)
1
Arbre plein
3
Bride de sortie
5
Plaque signalétique
10
2
Clavette (si présente)
4
Carter du réducteur
6
Adaptateur moteur ME
(Autres documentations
