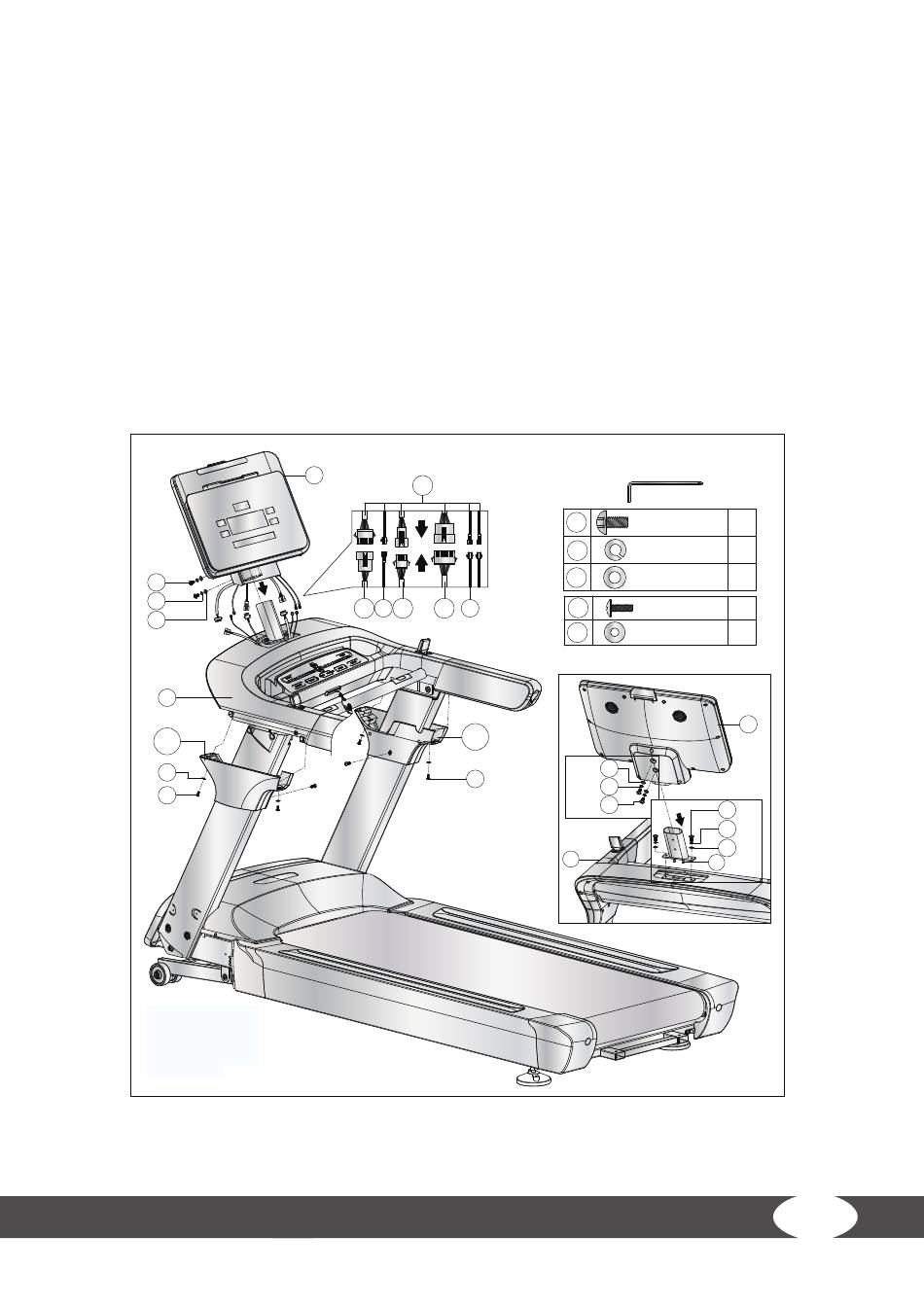

Étape 3 :
montage de la console
1.
Montez le support de console (7) sur l'unité de console (4) à l'aide de deux vis (142), deux
rondelles élastiques (143) et deux rondelles entretoises (27) (schéma 3-1).
2.
Reliez les câbles (93, 98, 118, 120 et 156) aux câbles correspondants de la console (84) (schéma
3-2).
࣑ ATTENTION
Lors de l'étape suivante, veillez à ne pas coincer les câbles.
3.
Montez la console (84) sur le support de console (7) à l'aide de deux vis (142), deux rondelles
élastiques (143) et deux rondelles entretoises (27).
4.
Faites remonter les revêtements supérieurs des montants de la console (105L et 105R) et fixez-
les sur l'unité de console (4) avec six vis (11) et quatre rondelles (109).
142
143
27
4
105L
109
11
step 3
84
84
3-2
118 98
156
120 93
105R
11
x4
M8x1.25x15L
142
x4
143
D15.4xD8.2x2T
27
x4
D16xD8.5x1.2T
x6
11
M5x0.8x15L
x4
109
D15*D5.2*1.0T
84
27
143
3-3
142
142
143
27
4
3-1
7
15
