INSTALLATION
1. Cette pompe peut être installée dans un puisard de
vidange d'un diamètre et d'une profondeur de 30
cm (12 po) minimum. Le puisard peut être carrelé
ou revêtu de béton, d'acier ou de plastique. Voir
les codes locaux pour connaître les matériaux
autorisés.
2. Installer la pompe sur des fondations solides et à
niveau aussi près que possible du centre du
puisard. Ne pas suspendre la pompe au tuyau
de refoulement ou au câble électrique.
ATTENTION
verticale). Si le moteur est incliné, le commuta-
teur interne de marche-arrêt peut chauffer et
l'endommager.
3. Ne pas installer la pompe sur des sols en argile, en
terre ou en sable. Nettoyer le puisard en enlevant
les cailloux et les graviers qui pourraient boucher
la pompe. Dégager la crépine d'aspiration de toute
obstruction.
4. Visser le tuyau de refoulement dans le corps de
la pompe en faisant bien attention de ne pas
arrancher les filets ni de les fausser.
REMARQUE : Ne pas utiliser de pâte à joint
ordinaire sur les tuyaux ou les raccords de la
pompe en plastique. La pâte à joint peut attaquer
le plastique et endommager la pompe.
5. Pour réduire les bruits et vibrations du moteur, un
bout de tuyau en caoutchouc (D.I. de 41 mm
(1-5/8 po), par exemple une durit) peut être relié
à l'aide de colliers appropriés au circuit de
refoulement qui se trouve près de la pompe.
chée que sur un circuit de dérivation individuel de
15 ampères, 115 volts et 60 Hz mis à la terre. Elle
est livrée avec un cordon électrique à 3 fils avec
Pour les services des pièces ou d'assistance, appeler le service à la clientèle Flotec en composant le 1 (800) 365-6832
Refoulement

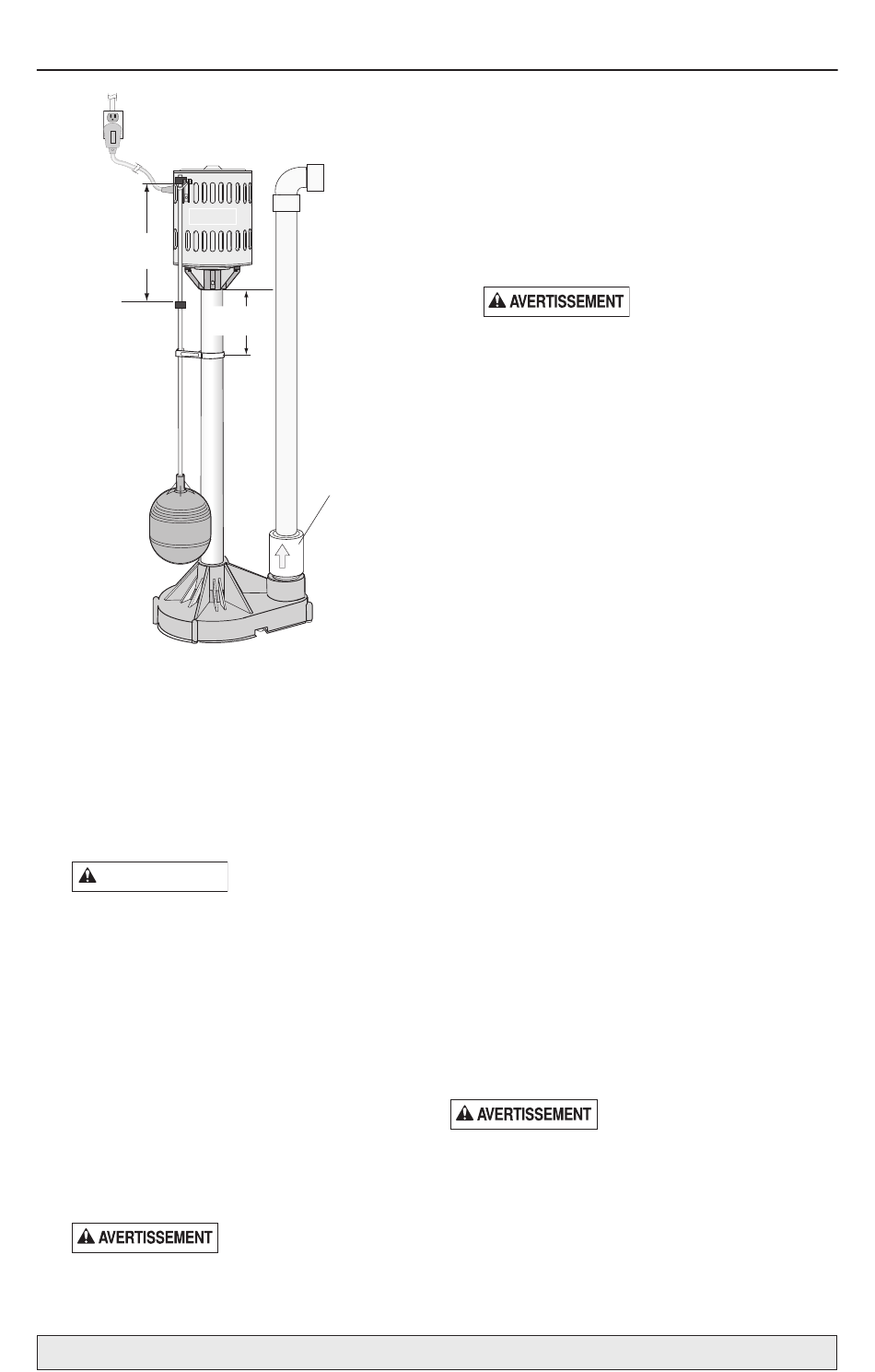

Environ
6 pouces
Clapet antiretour
(À acheter
séparément)
La pompe doit être à ni-
veau (la colonne doit être
Risques d'électrocution.
La pompe ne doit être bran-
fiche de terre pour usage sur une prise de courant
à 3 fils avec borne de terre. Ne pas couper la bor-
ne de terre. Par mesure de sécurité, la prise de
courant doit toujours être mise à la terre sur un
support électrique qui convient tel qu'une canali-
sation d'eau mise à la terre ou bien un guide-fils
ou un système de fils à la terre correctement mis
à la terre.
6. Placer le guide de tige du flotteur (n° réf. 6) à
environ 16 cm (6 po) au-dessous du moteur.
Attacher le guide sur la colonne avec la vis
fournie.
correctement fixé pour que la tige du flotteur soit
en position verticale et puisse monter et descendre
librement. Si le flotteur est incliné ou bloqué, la
pompe risque de ne pas démarrer, ce qui peut
provoquer un débordement.
7. Viser le flotteur sur l'extrémité filetée de la tige. Le
filetage de la tige taraudera un trou dans le flotteur
résistant à la corrosion.
8. Insérer l'extrémité sans filetage de la tige du
flotteur dans l'œillet du guide de tige.
9. Glisser un dispositif d'arrêt sur la tige du flotteur
avant d'insérer la tige dans l'œillet de
l'interrupteur de la pompe. Glisser un second
dispositif d'arrêt sur la tige à sa sortie de l'œillet de
l'interrupteur. Placer le second dispositif d'arrêt à
fleur de l'extrémité supérieure de la tige.
10. Placer le dispositif d'arrêt inférieur à environ 20
cm (8 po) du levier de l'interrupteur. Lorsque le
dispositif d'arrêt inférieur se trouve dans cette
position, le cycle de la pompe se règle
automatiquement à 6 cm (2-1/2 po) pour l'arrêt et
à 25 cm (10-12 po) pour la marche. Pour un cycle
plus rapide, placer le dispositif d'arrêt inférieur
plus près du levier de l'interrupteur.
11. Si une partie de la canalisation de refoulement
de la pompe est soumise à des températures
extérieures inférieures à zéro, l'installer de façon
à ce qu'elle se vidange par gravité. Sinon l'eau
restant dans la canalisation risque de geler et
d'endommager la pompe.
12. Installer un clapet de retenue en ligne (modèle
Flotec FP0026-6D) pour éviter le reflux du liquide
dans la pompe après l'arrêt de cette dernière.
NOTA : Le clapet de non retour Flotec FP0026-6D
est muni d'un orifice de purge d'air de façon à
empêcher la formation de poches d'air dans la
pompe. Si un clapet de non retour sans orifice de
purge d'air est utilisé, percer un trou de 3,2 mm
(1/8 de pouce) dans le tuyau de refoulement, juste
au-dessus du corps de la pompe, mais sous le
clapet de non retour, afin d'empêcher la formation
de poches d'air.
13. Après l'installation de toutes les canalisations et
commandes, l'appareil est prêt à être mis en
service.
14. Faire faire un cycle complet à la pompe pour
vérifier le bon fonctionnement de l'interrupteur
du flotteur.
Le moteur de la pompe est
équipé d'un dispositif de
protection thermique à réenclenchement automatique
et peut redémarrer de façon inattendue. Le déclenche-
ment de ce dispositif de protection est une indication
de la surcharge du moteur provoquée par le fonction-
nement de la pompe à une hauteur de refoulement
trop faible, avec un voltage trop élevé ou trop bas,
avec un câblage défectueux, de mauvaises connexions
sur le moteur, ou bien avec un moteur défectueux.
Risques de débordement.
Le guide doit être
