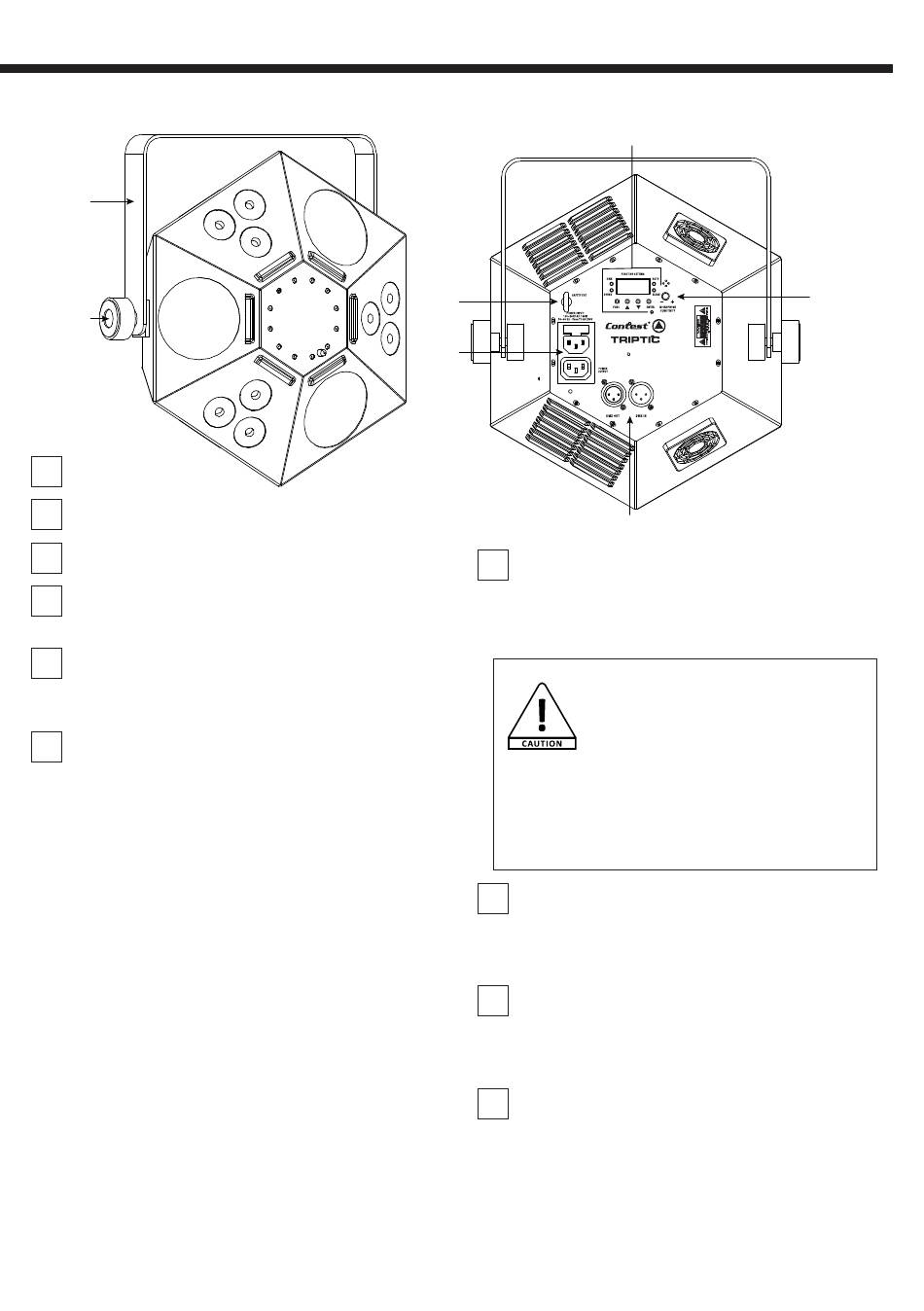

3 - Description de l'appareil
4
1
5
1
Zone d'effet Beam
2
Zone d'effet PAR
3
Zone d'effet Flash
4
Lyre de suspension
Permet d'accrocher et d'orienter le projecteur.
5
Molette de serrage de la lyre de suspension
Permet de régler l'inclinaison et de verrouiller la position du
projecteur.
6
Afficheur, touches du menu et LEDs indicatrices
Afficheur
Cet afficheur permet de paramétrer le projecteur de manière
intuitive. Reportez vous au paragraphe suivant pour les détails
concernant les différentes fonctions du menu. L'afficheur peut
être éteint automatiquement via la commande LED du menu.
Touche FUNC
Cette touche permet d'accéder au menu et de sélectionner une
fonction.
Touche ENTER
Cette touche permet d'entrer dans les rubriques du menu et
de valider les paramètres sélectionnés avec les touches UP
et DOWN.
Touches UP et DOWN
Ces touches permettent d'incrémenter et de décrémenter les
valeurs modifiables et de faire défiler les différentes rubriques.
LED DMX
Elle clignote continuellement et régulièrement lorsque le DMX
est actif.
LED SOUND
Elle s'allume à chaque impulsion sonore en mode sonore.
LED AUTO
Elle s'allume lorsque le TRIPTIC est en mode automatique
LED SLAVE
Elle s'allume lorsque le TRIPTIC est en mode esclave.
Page 4
1
2
3
2
1
2
TRIPTIC - Effet d'animation Wash, Beam et Flash
7
8
7
Anneau
Cet anneau permet un double accrochage de sécurité. Le
double accrochage de sécurité est obligatoire dans les lieux
publics.
ATTENTION !
Veillez au bon serrage du point d'accroche.
Il est obligatoire d'installer une élingue de
sécurité.
Lors de l'installation dans un lieu public,
la législation impose pour chaque appareil une double
accroche de sécurité. Ce système de sécurité doit
supporter 10 fois le poids de l'appareil donc, pour le
projecteur TRIPTIC vous devez prévoir une élingue capable
de supporter environ 30 Kg.
8
Entrée et sortie alimentation
Entrée : Permet de relier le projecteur au secteur.
Vérifiez que la tension délivrée sur le lieu de l'installation de
l'appareil se trouve bien dans la plage tolérée par ce dernier.
9
Entrée et sortie DMX
Permet de récupérer le signal DMX en provenance d'une
console ou d'un appareil maître et de le prolonger dans la
chaîne.
10
Potentiomètre de réglage
Permet de régler la sensibilité du micro interne.
6
9
10
