Eléments de l'imprimante
Eléments de
l'imprimante
Vue de face
1
Affichage du panneau de
commande
2 Clavier du panneau de
commande
3
Poignée
4 Interrupteur
5 Bac de réception standard
6
Panneau avant
7 Bouton de dégagement du
panneau avant
8
MBF (magasin
d'alimentation manuelle)
9 Point de dégagement du MBF
10
Magasin
Vue arrière
1
Cache options
2 Panneau arrière
3 Connecteur d'alimentation
4
Ports Ethernet
5
Port parallèle
6 Port série
7 Voyant de diagnostics
8
Voyant Ethernet
9 Port de carte réseau en option
1-6 DP N17 Manuel utilisateur
Les principaux éléments sont représentés ci-dessous.

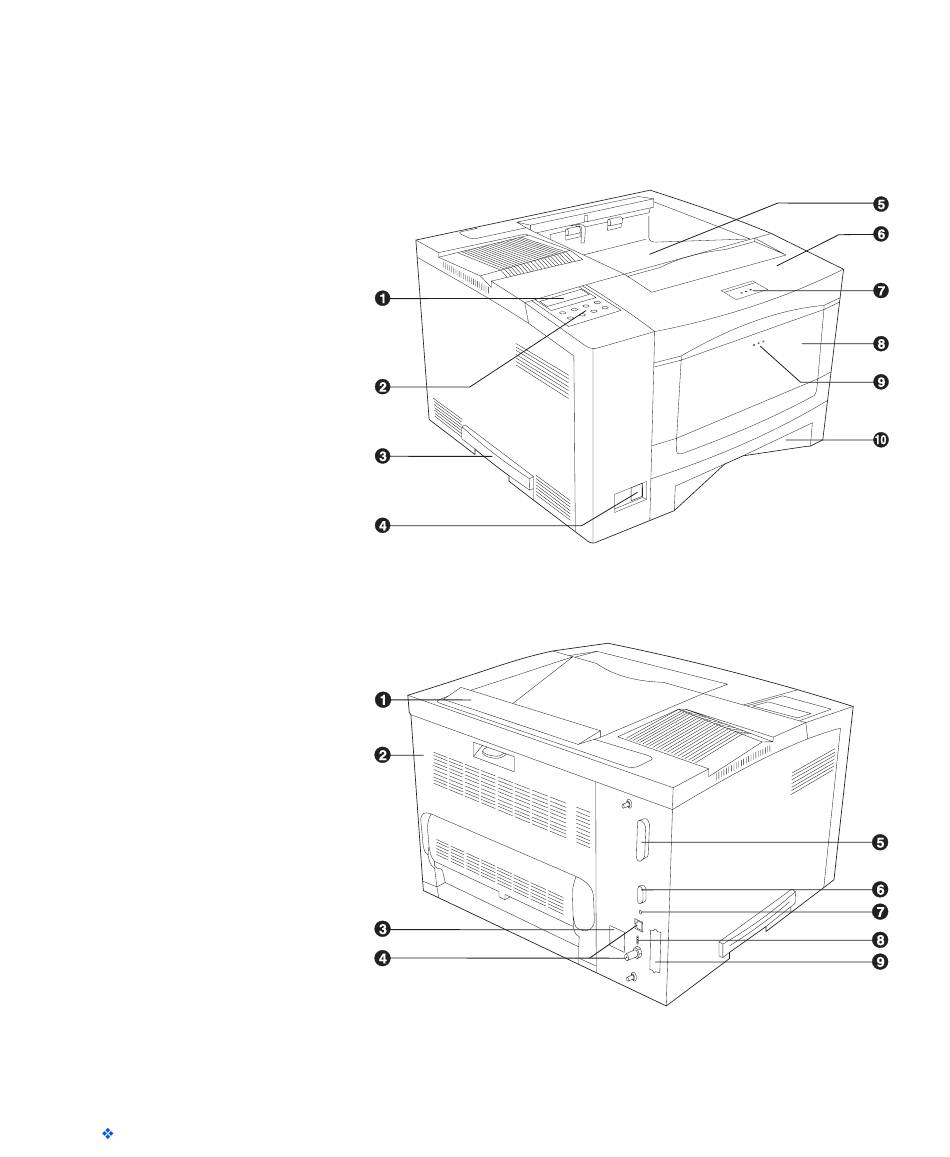

Figure 1.1 Eléments de l'imprimante de base
