4. FONCTIONNEMENT

Il existe deux situations opérationnelles de base pour la sonde 5000TOC et le système 770MAX. Les
deux modes sont décrits ci-dessous. Le premier mode est appelé « Démarrage initial" et le second,
"Fonctionnement normal".

DEMARRAGE INITIAL

Le démarrage initial fait référence à la situation où une sonde 5000TOC est installée et configurée pour la
première fois. Comme indiqué dans la section 3, les paramètres d'origine par défaut d'une sonde
5000TOC sont conçus pour minimiser le temps de réglage de cette sonde et permettre à la sonde de
mesurer automatiquement. Cependant, lors d'un démarrage initial il est souhaitable de régler d'abord le
débit par l'intermédiaire de la sonde. Ceci est réalisé pour s'assurer que le débit de la sonde est optimisé
et pour éviter une condition d'alarme potentielle de débit. Une fois que la sonde est installée, que l'eau
d'échantillon circule dans la sonde et que le câble de raccordement est raccordé, il suffit de suivre ces
étapes pour que la sonde fonctionne selon le débit d'échantillon spécifié.

REGLAGE DU DEBIT D'ECHANTILLON

La sonde 5000TOC est conçue pour fonctionner de manière optimale à un débit de 20 ml/min. Le débit a
été réglé à cette valeur lors de l'étalonnage en usine. Cependant, étant donné que le débit peut dépendre
de la ligne d'échantillonnage et de la pression d'entrée, il est impératif de réajuster le débit lors de
l'installation et de le vérifier périodiquement. Il est également possible d'étalonner la sonde de débit, se
reporter à la section 5, étalonnage du débit. Pour régler le débit, entrer dans le menu de mesure pour la
mesure affichant la valeur COT. Appuyer sur Page Down jusqu'à l'affichage "Press 5 for TOC menu".
Appuyer sur 5 puis sur Page Down jusqu'à l'affichage du menu de réglage de débit. Modifier le "No" en
"Yes" pour lancer le mode "réglage du débit" au niveau de la sonde. Elle restera dans ce mode jusqu'au
changement du "Yes" en "No".
Dans ce mode, les voyants DEL de la sonde sur la face avant se comportent comme un indicateur de
type histogramme tel que décrit ci-dessous. Le débit est réglé par ajustement du régulateur de pression
installé sur le raccordement d'entrée d'échantillon de la sonde (Voir la figure 5). Il existe un petit bouton
de réglage au centre du régulateur et une bague de blocage plus grande sous le bouton. Tourner la
bague de blocage en sens contraire des aiguilles d'une montre pour débloquer le bouton de réglage.
Tourner le petit bouton de réglage dans le sens des aiguilles d'une montre pour augmenter le débit ou
l'inverse pour diminuer le débit. Au départ, commencer le réglage avec le bouton de réglage tourné en
sens contraire des aiguilles d'une montre jusqu'à l'arrêt du débit. Il faut faire attention de ne pas dévisser
le bouton hors du corps du régulateur. Lorsque ceci est fait, commencer à tourner lentement le bouton
de réglage dans le sens des aiguilles d'une montre pour augmenter progressivement le débit.
l O

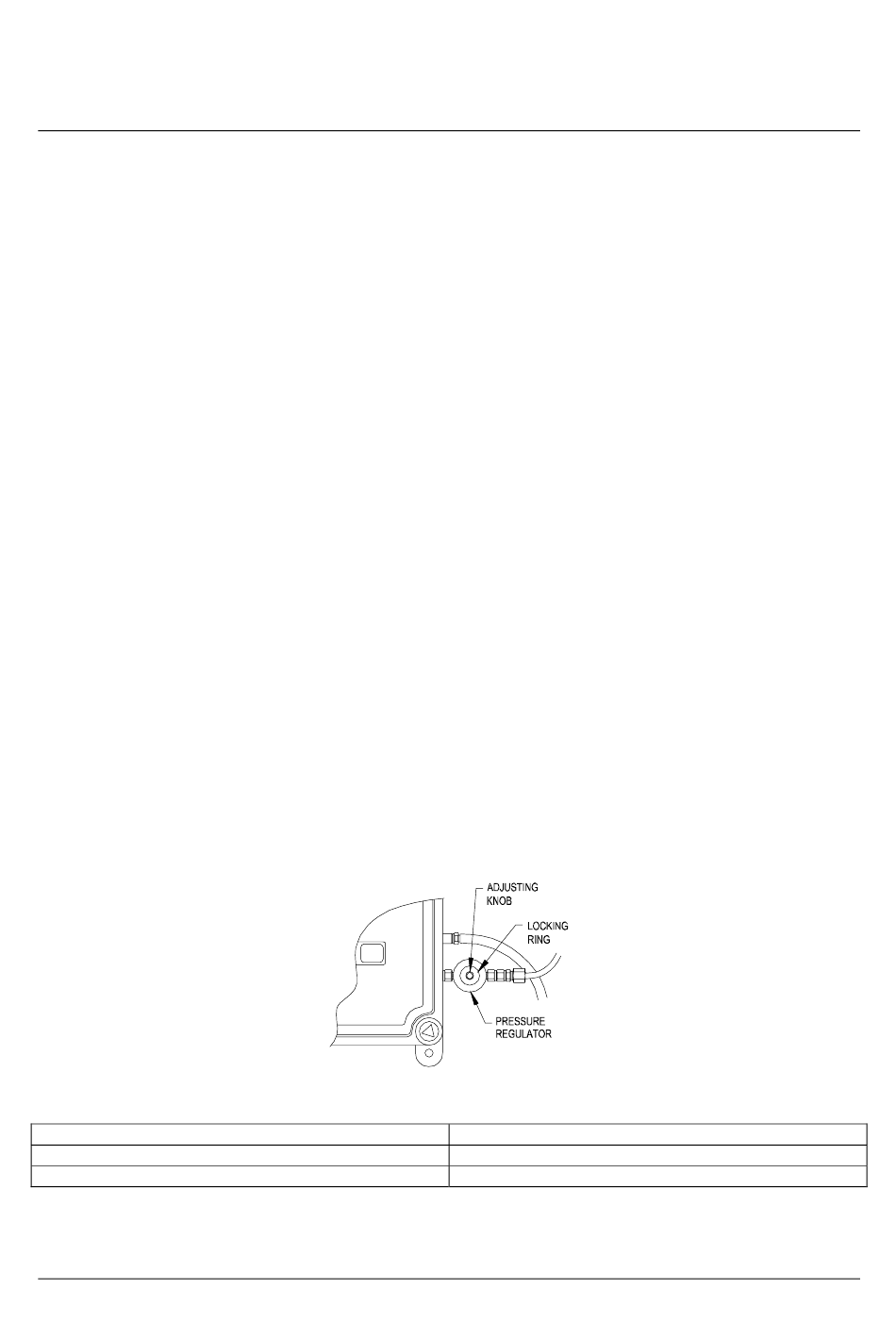

FIGURE 5. Descriptif du régulateur de pression
ADJUSTING KNOB BOUTON DE REGLAGE
LOCKING RING BAGUE DE BLOCAGE
PRESSURE REGULATOR REGULATEUR DE PRESSION
La valeur du débit est indiquée par les quatre voyants DEL en face avant de la sonde.
