Raccordement d'appareils externes

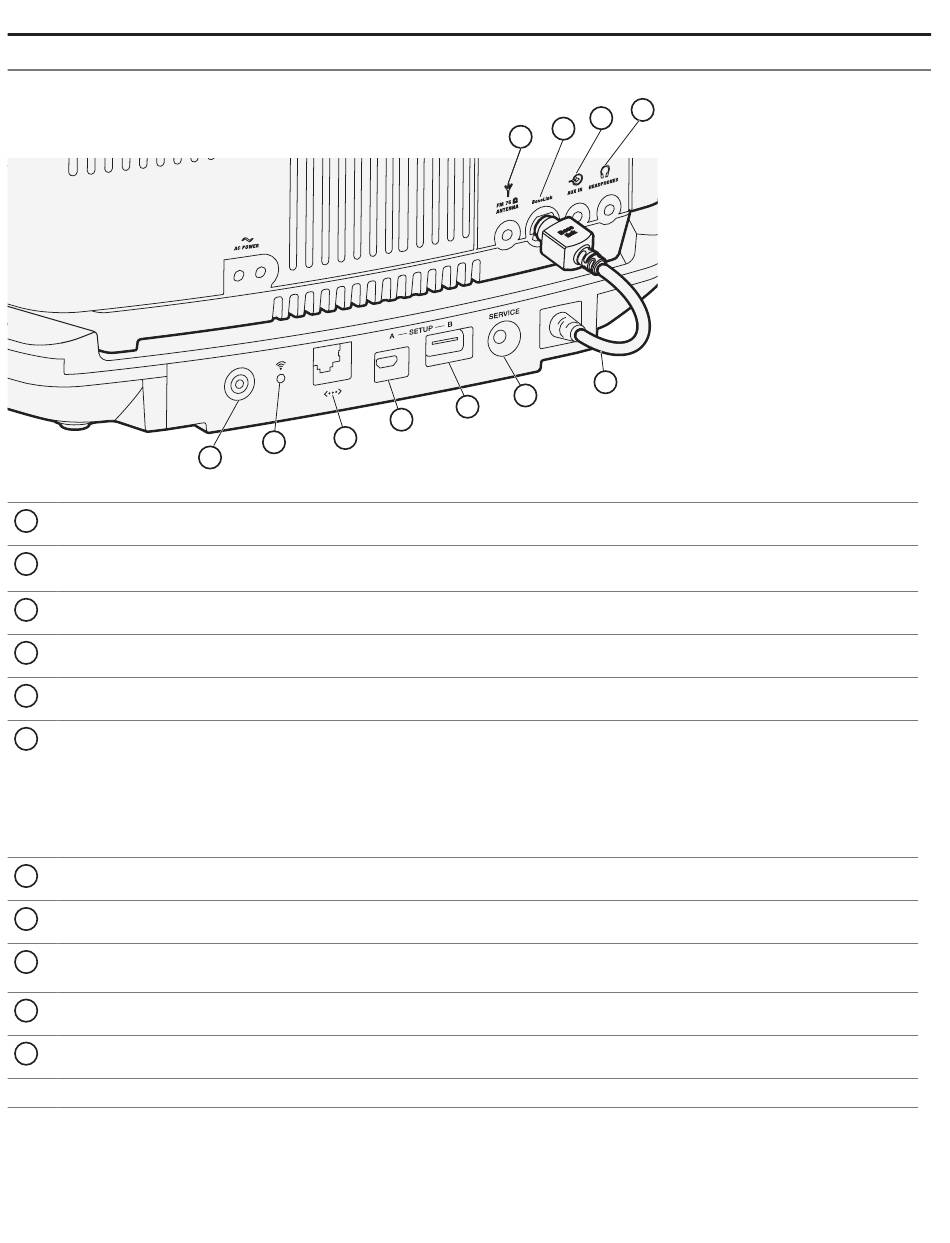

Connexions du système
Le panneau de connexion est doté de connecteurs pour des appareils externes.
1 ANTENNA
Connecteur d'antenne FM de 3,5 mm (75 ohms) (page 20).
2 BoseLink
Connecteur d'entrée pour le socle SoundTouch
3 AUX IN
Connecteur d'entrée stéréo 3,5 mm pour sources externes (page 19).
4 HEADPHONES
Connecteur pour mini-jack stéréo 3,5 mm (page 20).
5 Touche de contrôle
Désactivation de la fonction Wi-Fi
6 Indicateur Wi-Fi
®
• Blanc clignotant : connexion au réseau Wi-Fi en cours
• Blanc fixe (faible) : système allumé et connecté au réseau Wi-Fi
• Blanc fixe (lumineux) : système allumé et connecté au réseau Wi-Fi
• Orange clignotant : Déconnecté du réseau Wi-Fi
• Orange fixe : système en mode de configuration
• Éteint : réseau Wi-Fi désactivé ou système connecté par liaison Ethernet
7 Connecteur Ethernet
Raccordement à un réseau filaire.
8 SETUP A
Connecteur USB Micro-B pour la configuration du réseau à l'aide d'un ordinateur.
*
9
SETUP B
connecteur USB A standard réservé à une utilisation future.
10 SERVICE
Connecteur utilisé pour les fonctions d'entretien spéciales. Usage réservé aux services techniques.
11 Câble Bose Link pour le socle SoundTouch
à raccorder au connecteur Bose Link. Ce câble transmet l'alimentation et les signaux de contrôle au socle SoundTouch
*
Les connecteurs USB ne permettent pas de recharger un smartphone, une tablette ou autre dispositif USB.
18 - Français
7
6
5
.
™
(page 22), passage en mode de configuration ou redémarrage du socle SoundTouch
®
:
™
2
1
10
9
8
4
3
11
(page 22).
™
.
™
