également créer des zones d'ombre, et donc les performances du radar peuvent être affectées par
temps de pluie. Il est particulièrement important de veiller à éviter les zones d'ombre à proximité
de l'étrave. Il peut s'avérer efficace de surélever, voire d'abaisser la position de l'antenne radar
pour réduire ces effets indésirables.
L'intensité du faisceau d'ondes radar diminue dans les zones d'ombre au-delà des obstructions qui
les provoquent. Les secteurs aveugles sont ceux où l'intensité du faisceau devient inférieure au
minimum nécessaire pour qu'une cible produise un écho. Ce phénomène peut se produire même à
courte portée. Pour cette raison, il est particulièrement important de déterminer la largeur angulaire
et le gisement relatif de chaque zone d'ombre lors de l'installation de l'antenne.
L'écran multifonctions permet de détecter les zones d'ombre et les faux échos. Par exemple, les
parasites renvoyés par la mer peuvent être un bon moyen de détecter les arcs aveugles. Les
secteurs sombres à l'écran radar peuvent indiquer des zones d'ombre. Ces données doivent être
affichées à côté de l'écran radar de manière à avertir les opérateurs de faire particulièrement
attention à la présence de cibles dans ces secteurs.

Angle horizontal de pose de l'antenne radar

Vérifiez que le plan de rotation de l'antenne radar est parallèle à la surface de l'eau

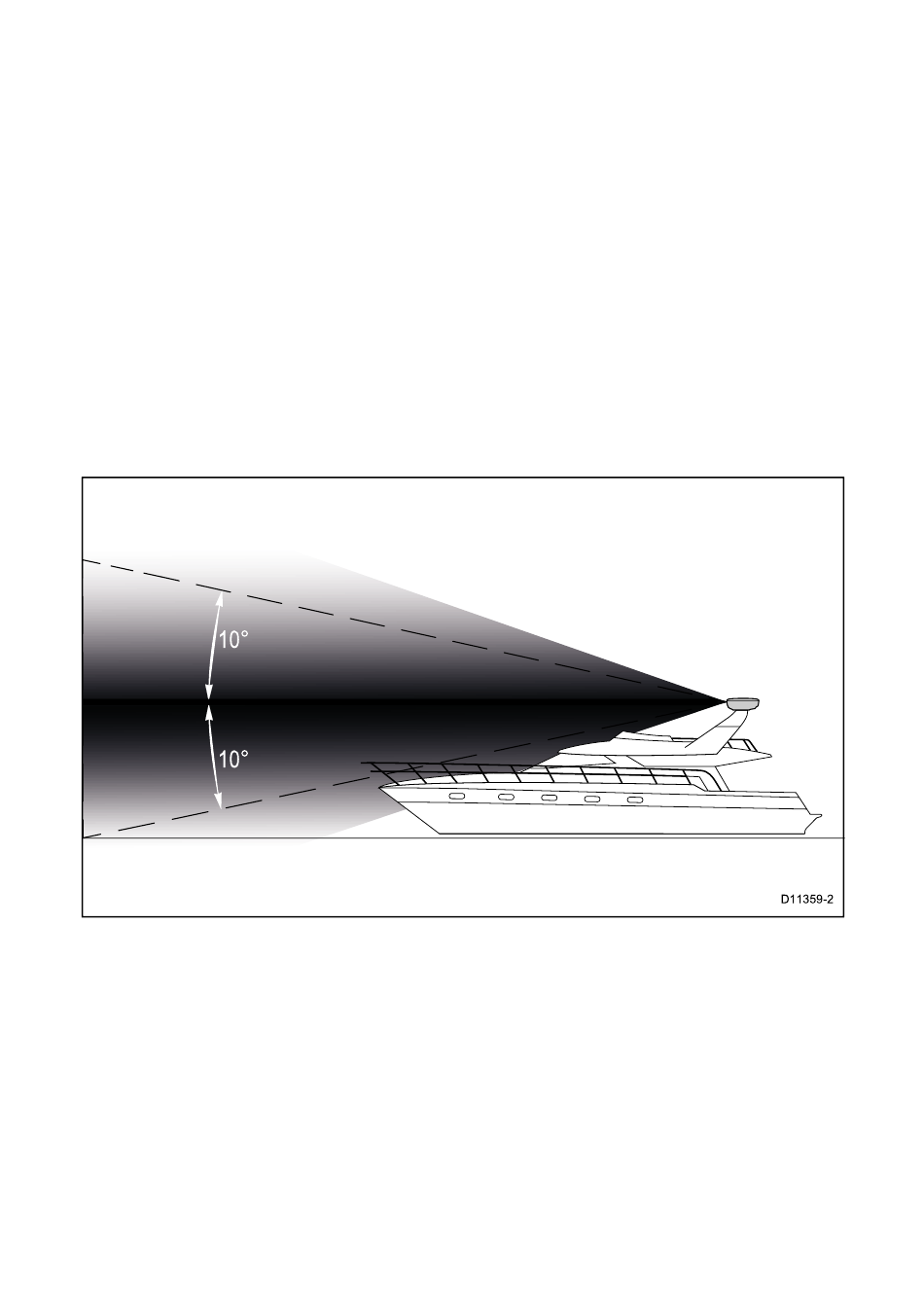

L'angle vertical du faisceau par rapport à l'antenne fait environ 20° ce qui garantit une détection
correcte des cibles même dans les mouvements de tangage et de roulis du bateau.
L'étrave des coques planantes et de certaines coques à déplacement se soulève à la vitesse de
croisière. Cette caractéristique peut relever l'angle du faisceau d'ondes radar et altérer les capacités
de détection des cibles rapprochées. Dans certains cas, il peut s'avérer nécessaire de compenser
cette variation d'assiette afin d'optimiser la détection des cibles. Il suffit de poser une cale oblique ou
des rondelles entre le support et l'embase de l'antenne radar de manière à maintenir l'axe du faisceau
d'ondes radar parallèle à la surface de l'eau quand le navire se déplace à sa vitesse de croisière.
