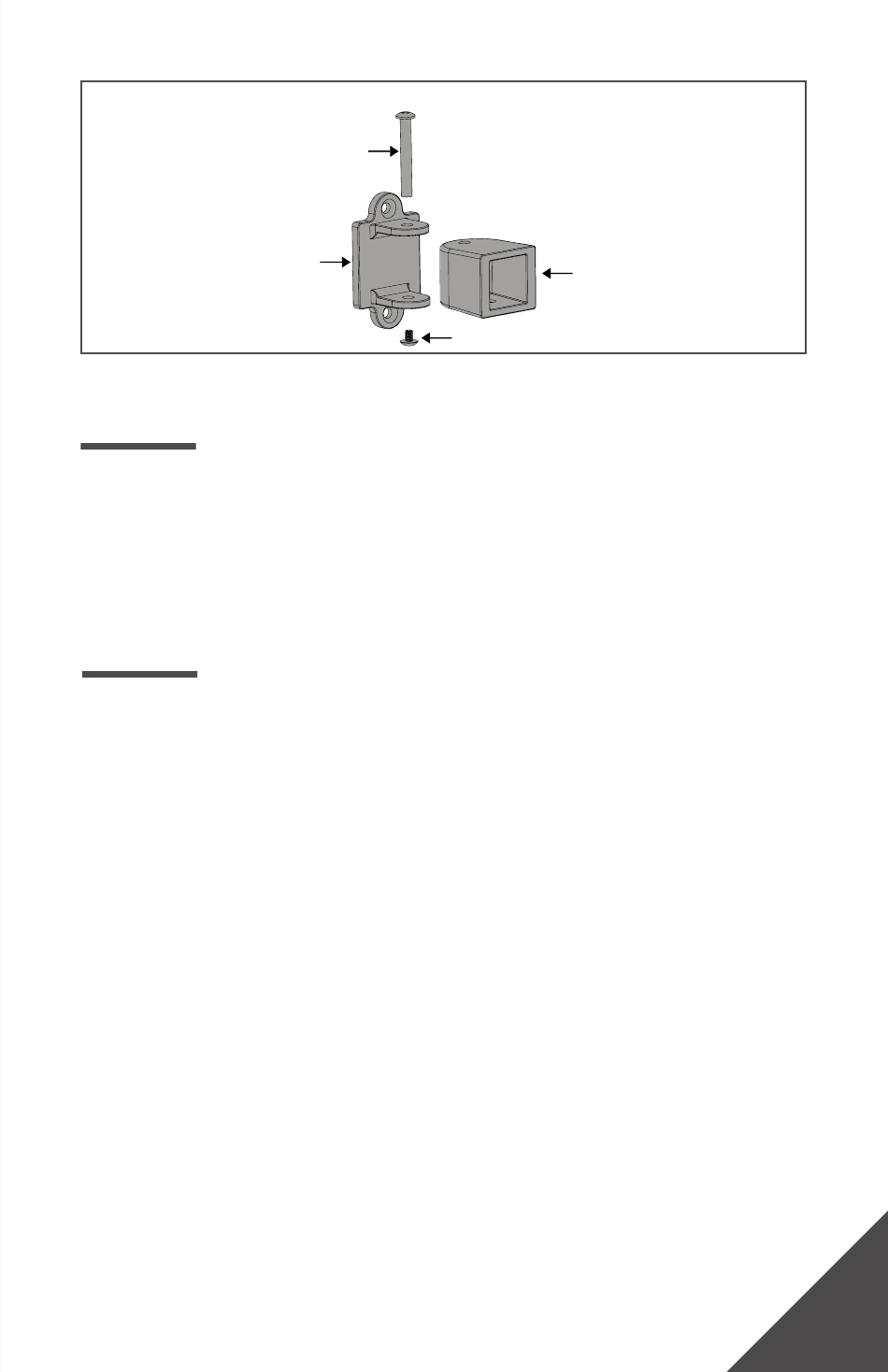

Boulon de reliure femelle
Base pour ferrure à angle
FERRURE À ANGLE : MONTAGE SUR POTEAU
•
C onsultez les instructions de montage sur poteau à la page 5.
Remarque :
I L EST RECOMMANDÉ D'INSTALLER LES FERRURES AU POTEAU AVANT LE
MONTAGE.
FERRURE À ANGLE : INSTALLATION DES FERRURES (FU-04 ou FCL-04)
Remarque :
L ES INSTRUCTIONS D'INSTALLATION DES FERRURES COUVRENT LES
FU-04 ET FC-04. VEUILLEZ N'UTILISER QUE LES ÉTAPES S'APPLIQUANT
AUX FERRURES À INSTALLER.
Étape 1 :
Marquer l'emplacement des trous des ferrures (FU-04 ou FC-04)
1. M arquez la ligne centrale de chaque poteau avec un crayon.
2. U tilisez les mesures prises pour marquer l'emplacement des trous
inférieurs et supérieurs des ferrures sur les poteaux. Consultez les fig. 1
et 2 pour les FU et fig. 3 et 4 pour FC.
Remarque :
•
L a hauteur du panneau installé comprend l'espace entre la surface de
la terrasse et le dessous de la traverse inférieure. Fe
espacement de 3,75 po [96 mm].
Ferrure à collet latérale ajustable (FCL-04)
INSTALLATION DE Fe
Boîtier pour ferrure à angle
Boulon de reliure mâle
26
AXIS
26
comporte un
25
