Control Box 3S RTS

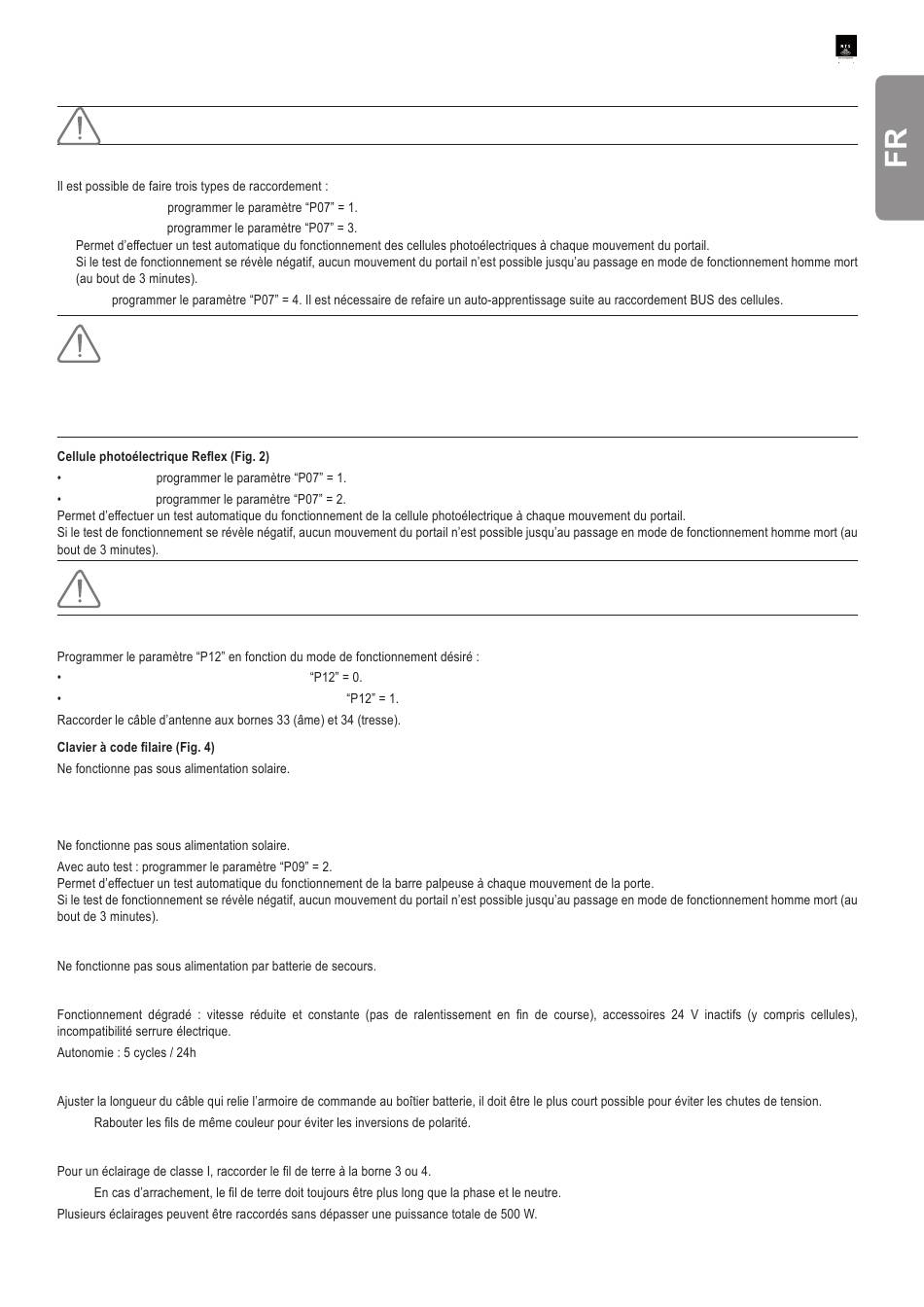

Description des différents périphériques
Utiliser impérativement les serre-câbles fournis pour bloquer les câbles des périphériques.
Cellules photoélectriques (Fig. 1)
A : Sans auto test :
B : Avec auto test :
C : BUS :
Si suppression des cellules, il est impératif de faire le pont entre les bornes 23 et 24.
L'installation de cellules photoélectriques est obligatoire si :
- le pilotage à distance de l'automatisme (sans visibilité de l'utilisateur) est utilisé,
- la fermeture automatique est activée ("P01" = 1, 3 ou 4).
L'installation de cellules photoélectriques AVEC AUTO-TEST (P07 = 3 ou 4) est obligatoire dans le cas de l'utilisation d'un boîtier
Tahoma pour la commande de l'automatisme.
Sans auto test :
Avec auto test :
L'installation de cellules photoélectriques AVEC AUTO-TEST (P07 = 2) est obligatoire dans le cas de l'utilisation d'un boîtier Tahoma
pour la commande de l'automatisme.
Feu orange (Fig. 3)
Sans préavis avant mouvement du portail :
Avec préavis de 2 s avant mouvement du portail :
Antenne (Fig. 5)
Barre palpeuse (Fig. 6)
Serrure (Fig. 7)
Batterie (Fig. 8)
Kit solaire (Fig. 9)
Nota :
Eclairage de zone (Fig. 10)
Nota :
