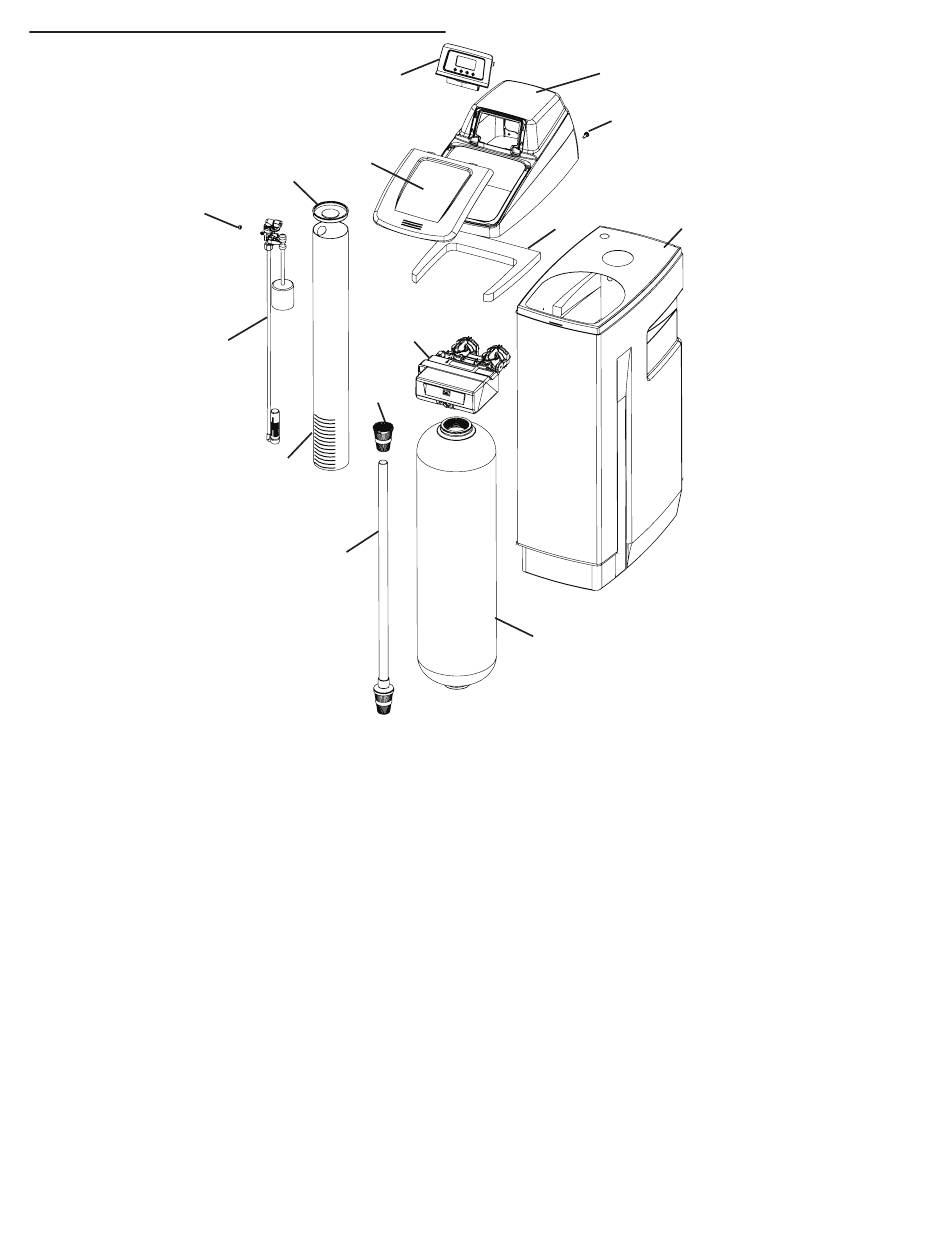

TANK ASSEMBLY

11
Item No. QTY Part No.
1 . . . . . . . . . . . 1 . . . . . . .4001579 . . . . . . . . . Softener Cabinet
2 . . . . . . . . . . . 1 . . . . . . .4001585 . . . . . . . . . Softener Cabinet Cover
3 . . . . . . . . . . . 1 . . . . . . .4001569 . . . . . . . . . Salt Lid
4 . . . . . . . . . . . 1 . . . . . . .15022 . . . . . . . . . . . . . Softener Cabinet Cover Seal
5 . . . . . . . . . . . 2 . . . . . . .15071 . . . . . . . . . . . . . Softener Cabinet Cover
6 . . . . . . . . . . . 1 . . . . . . .4001590 . . . . . . . . . Controller OM26KCS
. . . . . . . .4001591 . . . . . . . . . Controller OM32KCS
. . . . . . . .4001592 . . . . . . . . . Controller OM36KCS
7 . . . . . . . . . . . 1 . . . . . . .20089-6 . . . . . . . . . Resin Tank OM26KCS
. . . . . . . .20093-7 . . . . . . . . . Resin Tank OM32KCS and
8 . . . . . . . . . . . 1 . . . . . . .15056-2 . . . . . . . . . Brine Well Tube
9 . . . . . . . . . . . 1 . . . . . . .15024 . . . . . . . . . . . . . Brine Well Cap
10 . . . . . . . . . . . 1 . . . . . . .15061-4 . . . . . . . . . Brine Valve Assembly
11 . . . . . . . . . . . 1 . . . . . . .4001588 . . . . . . . . . Acorn Nut
16 • DE11 OM26KCS, OM32KCS, OM36KCS
6
3
9
10
14
8
13
Description
Screw
OM36KCS
4
12
7
Item No. QTY
12 . . . . . . . . . . . 1 . . . . . . .4001564 . . . . . . . . . Valve Assembly with Bypass
. . . . . . . .4001565 . . . . . . . . . Valve Assembly with Bypass
13 . . . . . . . . . . . 1 . . . . . . .400985 . . . . . . . . . . . Distributor Assembly
14 . . . . . . . . . . . 1 . . . . . . .400562 . . . . . . . . . . . Distributor Upper Basket
Not Shown
1 . . . . . . .20668 . . . . . . . . . . . . . Conditioning Resin
2
5
1
Part No. Description
OM26KCS
OM32KCS and OM36KCS
OM26KCS 0 .82 ft
OM32KCS 1 .00 ft
OM36KCS 1 .09 ft
3
3
3
