4. Préparation et mise en service de la vanne
L'indicateur de position électrique est pré monté sur la vanne en usine. La vanne de réglage est installée de
manière appropriée et avec compétence. Les raccordements électriques sont réalisés et connectés.
Effectuer la mise en service de la vanne conformément aux instructions séparées. A observer: La purge de
la vanne se fait en dévissant légèrement la vis sans tête (9). Resserrer la vis sans tête (9) après avoir
procédé à la purge.
Indications de montage: L'écrou le plus avant des capteurs est collé en usine afin que la distance
nominale nécessaire de commutation soit maintenue entre le capteur et la tige indicatrice. Une fois le
couvercle enlevé de son encoche de guidage, il possible de retirer le capteur et de le tourner par incréments
de 60°.
5.

Capteur (commutateur inductif))

Données techniques:
Limites de la tension de service
Courant absorbé
Courant de charge max.
Chute de tension
Distance nominale de commutation
Hystérésis de commutation
Type de protection
Indication de l'état de commutation
Résistant aux courts-circuits et aux permutations de pôles

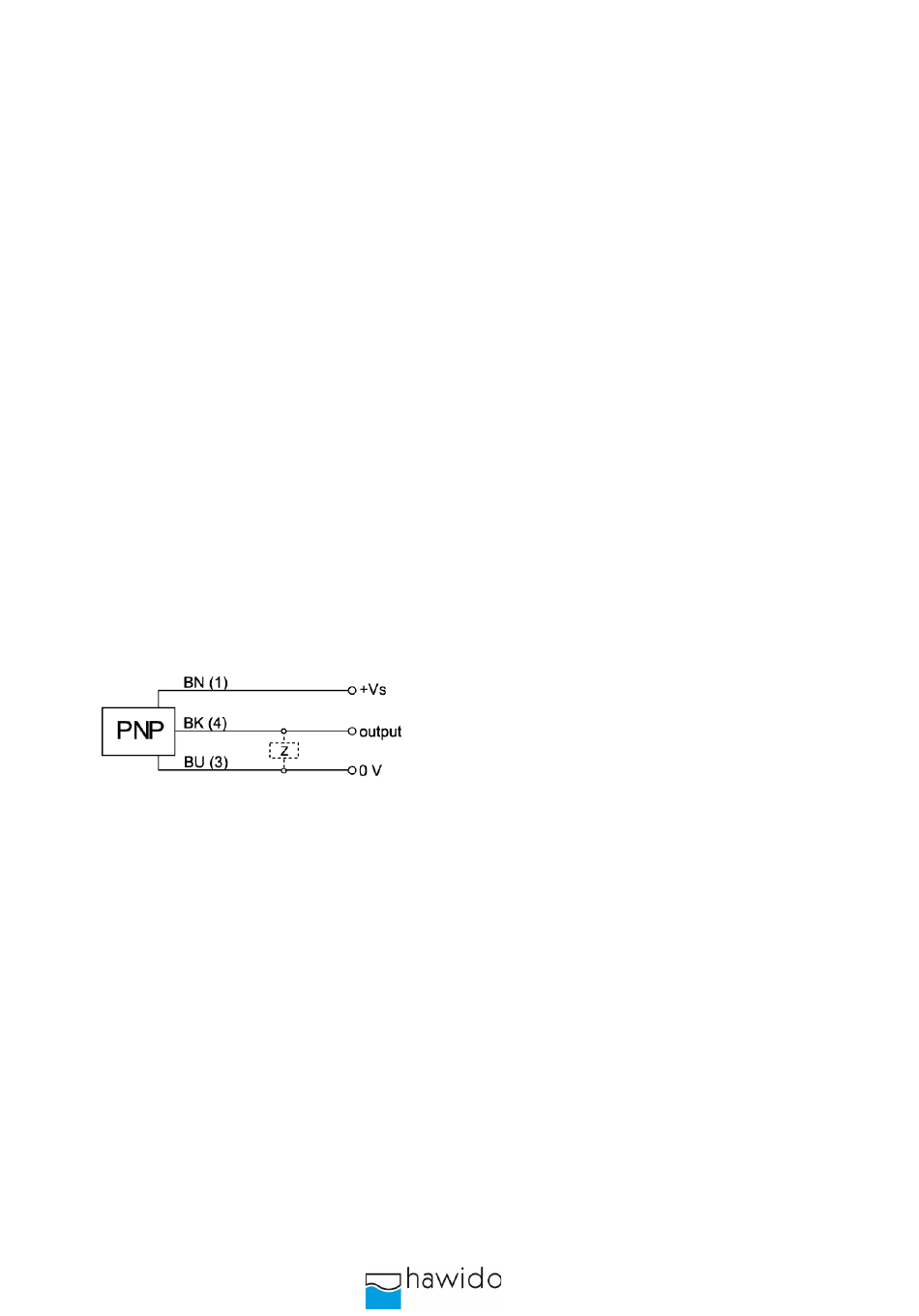

Schéma de raccordement:
6. Réglage des points de commutation
La vanne est préalablement mise en service.
Réglage du point de commutation inférieur (vanne fermée):
Fermer la vanne selon les instructions séparées.

Desserrer le contre-écrou du capteur et glisser ce dernier tout à fait vers le bas.

Glisser ensuite le capteur tout doucement vers le haut jusqu'à ce que le commutateur inductif signal
la commutation (la LED s'allume). Serrer le contre-écrou (max. 10Nm).
Mettre en service la vanne selon les instructions séparées.

Effectuer le contrôle du fonctionnement des points de commutations en ouvrant et en fermant la

vanne (observer les instructions de la vanne).
Réglage du point de commutation supérieur (vanne ouverte):
Fermer la vanne selon les instructions séparées.

Desserrer le contre-écrou du capteur et glisser ce dernier tout à fait vers le haut.

Glisser ensuite le capteur tout doucement vers le bas jusqu'à ce que le commutateur inductif signal
la commutation (la LED s'allume). Serrer le contre-écrou (max. 10Nm).
Mettre en service la vanne selon les instructions séparées.

 Effectuer le contrôle du fonctionnement des points de commutations en ouvrant et en fermant la
vanne (observer les instructions de la vanne).
-20-
10 – 30 VDC
< 12 mA
200 mA
< 2 V
2 mm
3 – 20 %
IP65
LED rouge
BN (1)
BK (4)
BU (3)
NO = Normally open, normalement
Brun
Noir
Bleu
ouvert
