A - Toma de presión aguas arriba
B - Toma de presión aguas abajo
R
I - Conexión eléctrica de la válvula del gas
R - Salida de gas
S - Entrada de gas
B
I
A TYPE SGV100
Pi máx. 65 mbar
24 Vcc - clase B+A
S

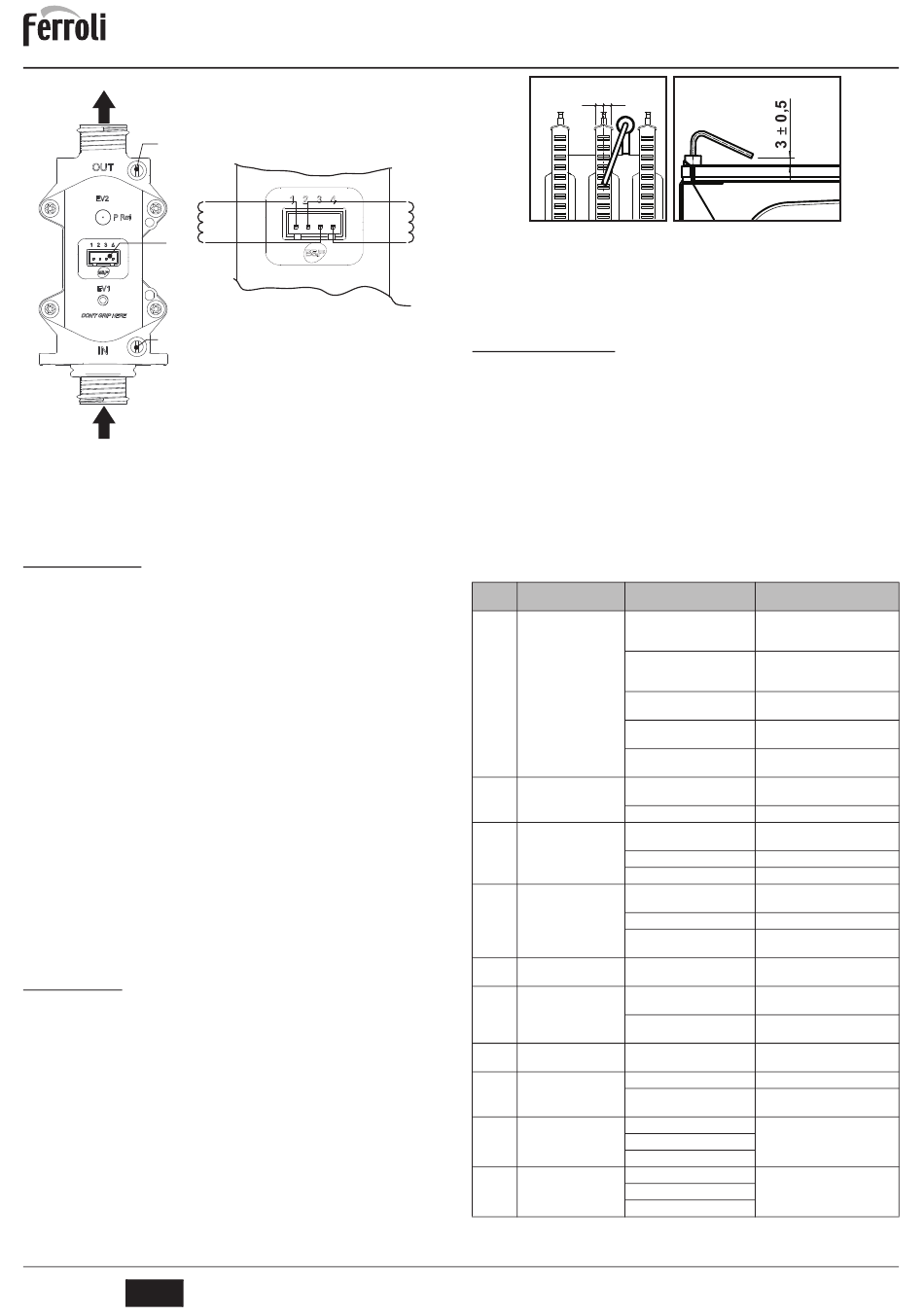

fig. 10 - Válvula del gas
Regulación de la potencia de calefacción
Para ajustar la potencia de calefacción se debe poner la caldera en modalidad TEST
(véase sec. 4.1). Pulsar las teclas de regulación de la temperatura de la calefacción 3 -
fig. 1 para aumentar o disminuir la potencia (mínima = 00 - máxima = 100). Si se pulsa
la tecla RESET en un plazo de 5 segundos, la potencia máxima será la que se acaba de
programar. Salir de la modalidad TEST (véase sec. 4.1).

4.2 Puesta en servicio

Antes de encender la caldera
• Controlar la estanqueidad de la instalación del gas.
• Controlar la correcta precarga del vaso de expansión.
• Llenar la instalación hidráulica y comprobar que no haya aire ni en la caldera ni en
el circuito.
• Controlar que no haya pérdidas de agua en la instalación, en los circuitos de agua
sanitaria, en las conexiones ni en la caldera.
• Controlar que la conexión a la instalación eléctrica y la puesta a tierra sean adecua-
das.
• Controlar que la presión del gas de calefacción tenga el valor indicado.
• Controlar que no haya líquidos o materiales inflamables cerca de la caldera
Controles durante el funcionamiento
• Encender el aparato.
• Comprobar que las instalaciones de gas y de agua sean estancas.
• Controlar la eficacia de la chimenea y de los conductos de aire y humos durante el
funcionamiento de la caldera.
• Controlar que el agua circule correctamente entre la caldera y las instalaciones.
• Comprobar que la válvula del gas module correctamente durante las fases de cale-
facción y producción de agua sanitaria.
• Controlar que la caldera se encienda correctamente efectuando varias pruebas de
encendido y apagado con el termostato de ambiente o el mando a distancia.
• Comprobar que el consumo de gas, indicado en el contador, corresponda al indica-
do en la tabla de los datos técnicos del cap. 5.
• Comprobar que, cuando no hay demanda de calefacción, al abrir un grifo de agua
caliente sanitaria, el quemador se encienda correctamente. Durante el funciona-
miento en calefacción, controlar que, al abrir un grifo de agua caliente sanitaria, la
bomba de circulación de la calefacción se detenga y la producción de agua sanitaria
sea correcta.
• Verificar la programación de los parámetros y efectuar los ajustes necesarios (curva
de compensación, potencia, temperaturas, etc.).
4.3 Mantenimiento
Control periódico
Para que el aparato funcione correctamente, es necesario que un técnico cualificado ve-
rifique anualmente las siguientes condiciones.
• Funcionamiento correcto de los dispositivos de mando y seguridad (válvula del gas,
caudalímetro, termostatos, etc.).
• Eficacia de la tubería de salida de humos.
Caldera de cámara estanca: ventilador, presostato, etc. La cámara estanca no debe
tener pérdidas: revisar juntas, prensacables, etc.
Caldera de cámara abierta: cortatiro, termostato de humos, etc.
• Conductos y terminal de aire y humos sin obstrucciones ni pérdidas.
• Quemador e intercambiador limpios, sin suciedad ni incrustaciones. No utilizar pro-
ductos químicos ni cepillos de acero para limpiarlos.
• Electrodo bien colocado y sin incrustaciones.
14
ES
~ 24Ω
fig. 11 - Conexión de la válvula de gas
cod. 3540Z952 - Rev. 00 - ediz. 10/2013
DOMItech C 24 - 32 D
=
~ 65Ω
• Instalaciones de combustible y agua perfectamente estancas.
• La presión del agua en la instalación, en frío, debe ser de 1 bar (en caso contrario,
restablecerla).
• La bomba de circulación no tiene que estar bloqueada.
• El vaso de expansión debe estar lleno.
• El caudal de gas y la presión deben mantenerse dentro de los valores indicados en
las tablas.
4.4 Solución de problemas
Diagnóstico
La caldera está dotada de un avanzado sistema de autodiagnóstico. En caso de que se
presente una anomalía en la caldera, la pantalla parpadea junto con el símbolo de ano-
malía (11 - fig. 1) y se visualiza el código correspondiente.
Algunas anomalías, identificadas con la letra "A", provocan bloqueos permanentes.
Para restablecer el funcionamiento es suficiente pulsar la tecla RESET (6 - fig. 1) duran-
te un segundo o efectuar el RESET del reloj programador a distancia (opcional) si se ha
instalado; si la caldera no se vuelve a poner en marcha, es necesario solucionar la ano-
malía.
Otras anomalías (indicadas con la letra "F") provocan bloqueos temporales que se re-
suelven automáticamente cuando el valor vuelve al campo de funcionamiento normal de
la caldera.
Lista de anomalías
Tabla. 2
Código
Anomalía
anomalía
El quemador no se
A01
enciende
Señal de llama presente
A02
con quemador apagado
Actuación de la protección
A03
contra sobretemperaturas
Actuación del termostato de
humos con posterior blo-
F04
queo de la caldera durante
20 segundos
Anomalía de los paráme-
F05
tros de la tarjeta
No hay llama tras la fase de
A06
encendido
Anomalía de los paráme-
F07
tros de la tarjeta
Anomalía de la válvula del
A09
gas
Anomalía del sensor de ida
F10
1
F11 Anomalía del sensor de AS
=
fig. 12 - Ubicación del electrodo
Causa posible Solución
Controlar que el gas llegue correcta-
Falta de gas mente a la caldera y que no haya aire
en los tubos.
Controlar que el electrodo esté bien
Anomalía del electrodo de detec-
colocado y conectado, y que no tenga
ción/encendido
incrustaciones.
Controlar la válvula del gas y cam-
Válvula del gas averiada
biarla si es necesario.
Cableado de la válvula del gas
Controlar el cableado.
interrumpido
Potencia de encendido dema-
Regular la potencia de encendido.
siado baja
Controlar el cableado del electrodo de
Anomalía del electrodo
ionización.
Anomalía de la tarjeta Controlar la tarjeta.
Controlar la posición y el funciona-
Sensor de calefacción averiado
miento del sensor de calefacción.
No circula agua en la instalación. Controlar la bomba.
Aire en la instalación Purgar de aire la instalación.
Contacto del termostato de
Controlar el termostato.
humos abierto
Cableado interrumpido Controlar el cableado.
Chimenea mal dimensionada u
Controlar la chimenea.
obstruida
Parámetro de la tarjeta mal confi- Controlar el parámetro de la tarjeta y
gurado modificarlo si es necesario.
Baja presión en la instalación de
Controlar la presión del gas.
gas
Regulación de la presión mínima Controlar las presiones.
del quemador
Parámetro de la tarjeta mal confi- Controlar el parámetro de la tarjeta y
gurado modificarlo si es necesario.
Cableado interrumpido Controlar el cableado.
Controlar la válvula del gas y cam-
Válvula del gas averiada
biarla si es necesario.
Sensor averiado
Controlar el cableado o cambiar el
Cableado en cortocircuito
sensor.
Cableado interrumpido
Sensor averiado
Controlar el cableado o cambiar el
Cableado en cortocircuito
sensor.
Cableado interrumpido
