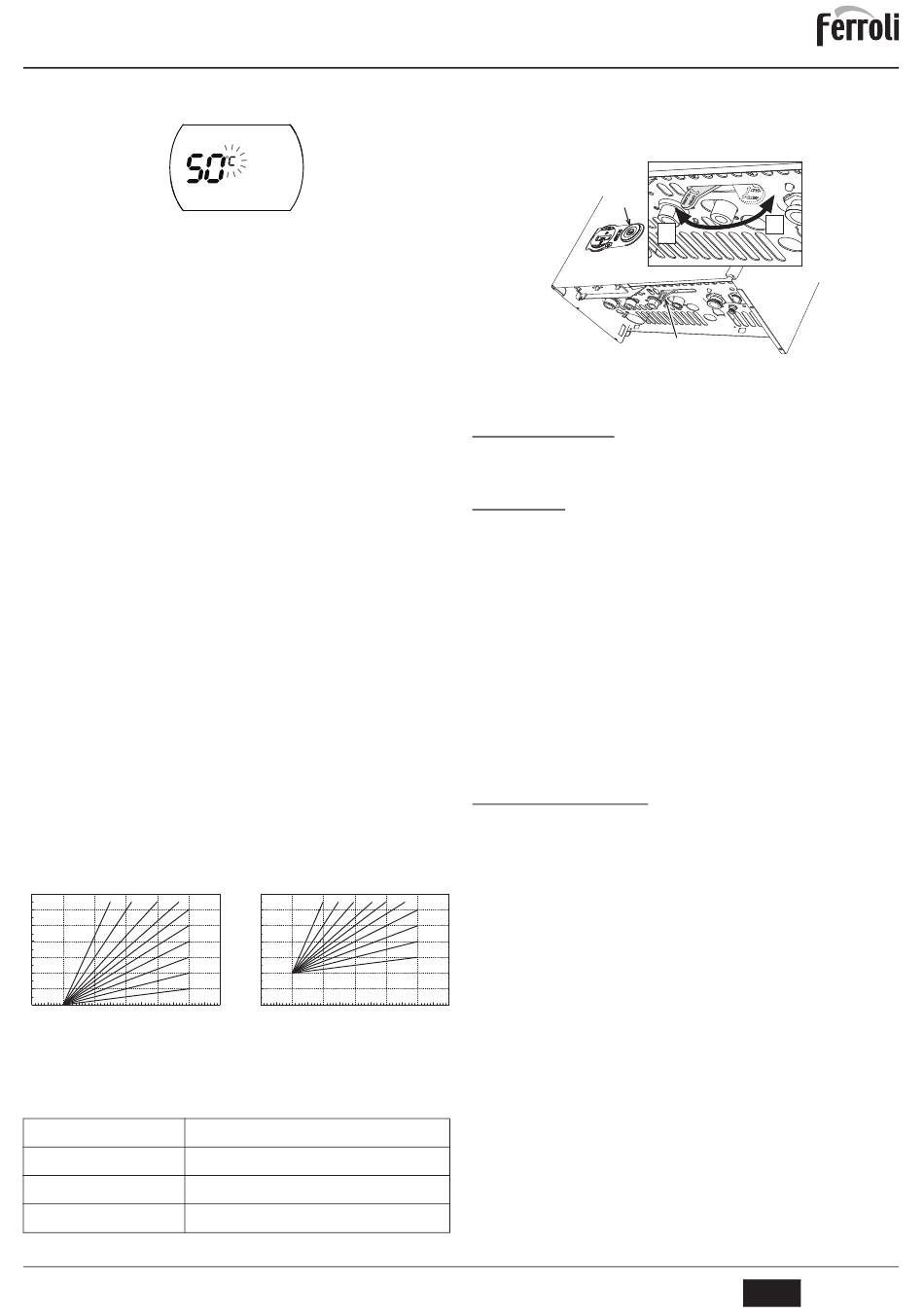

DOMItech C 24 - 32 D
Réglage de la température d'eau chaude sanitaire
Pour régler la température entre 40°C (minimum) et 50°C (maximum), agir sur les touches sanita-
ire fig. 1 (rep. 1 et 2 - ).
Réglage de la température ambiante (avec thermostat d'ambiance en option)
Programmer à l'aide du thermostat d'ambiance la température souhaitée à l'intérieur des pièces.
Si le thermostat d'ambiance n'est pas monté, la chaudière maintiendra l'installation à la tempéra-
ture de consigne départ.
Régulation de la température ambiante (par chronocommande à distance en option)
Programmer à l'aide de la chronocommande à distance la température souhaitée à l'intérieur des
pièces. La chaudière réglera la température dans le circuit d'eau de l'installation en fonction de la
température ambiante demandée. Pour le fonctionnement par chronocommande à distance, se re-
porter au manuel d'utilisation spécifique.
Sélection Eco/Confort
L'appareil est doté d'une fonction qui garantit une vitesse élevée de débit d'ECS et un confort op-
timal pour l'utilisateur. Lorsque le dispositif est en fonction (mode CONFORT), l'eau contenue dans
la chaudière est maintenue en température, ce qui permet d'obtenir immédiatement l'eau chaude
à la sortie de la chaudière, dès l'ouverture du robinet.
Le dispositif peut être désactivé par l'utilisateur (mode ECO) en appuyant sur la touche eco/con-
fort (7 - fig. 1). En mode ECO, l'afficheur active le symbole ECO (rep. 12 - fig. 1). Pour activer le
mode CONFORT, rappuyer sur la touche eco/confort (rep. 7 - fig. 1).
Température évolutive
Si la sonde extérieure (option) est montée, le système de réglage de la chaudière travaillera en
"Température évolutive". Dans ce mode, la température de l'installation chauffage est régulée en
fonction des conditions climatiques extérieures de manière à garantir un confort élevé et une éco-
nomie d'énergie pendant toute l'année. En particulier, lorsque la température extérieure augmen-
te, la température de départ installation diminue selon une "courbe de compensation" donnée.
Avec le réglage évolutif, la température programmée à l'aide des touches chauffage fig. 1 (rep. 3
- ) devient la température maximum de départ installation. Il est conseillé de régler la valeur maxi-
male pour permettre au système de réguler la température sur toute la plage utile de fonctionne-
ment.
La chaudière doit être réglée au cours de l'installation par un professionnel qualifié. Noter que l'uti-
lisateur pourra faire des adaptations ou ajustements éventuels pour améliorer le confort.
Courbe de compensation et déplacement des courbes
En appuyant sur la touche reset (rep. 6 - fig. 1) pendant 5 secondes, on accède au menu "Tem-
pérature évolutive" ; le symbole "CU" se met à clignoter.
Agir sur les touches de l'eau chaude sanitaire fig. 1 (rep. 1 - ) pour régler la courbe désirée de 1
à 10 en fonction de la caractéristique. Si la courbe est réglée sur 0, le réglage de la température
évolutive est désactivé.
En appuyant sur les touches Chauffage fig. 1 (rep. 3 - ), on accède au déplacement parallèle des
courbes ; le symbole "OF" se met à clignoter. Agir sur les touches de l'eau chaude sanitaire fig. 1
(rep. 1 - fig. 6) pour régler le déplacement parallèle des courbes en fonction de la caractéristique
().
En appuyant à nouveau sur la touche reset (rep. 6 - fig. 1) pendant 5 secondes, on quitte le menu
"Température évolutive".
Si la température ambiante est inférieure à la valeur désirée, il est conseillé de définir une courbe
supérieure et vice versa. Augmenter ou diminuer d'une unité et vérifier le résultat dans la pièce ou
le local.
OFFSET = 20
90
10
9
8
7
85
6
80
5
70
4
60
3
50
2
40
1
30
20
20
10
0
-10
-20
fig. 6 - Exemple de déplacement parallèle des courbes de compensation
Réglages à partir de la chronocommande à distance
Si la chaudière est reliée à la chronocommande à distance (option), les régla-
A
ges ci-dessus seront gérés comme indiqué dans le tableau tableau 1.
Tableau 1
Réglage de la température de chauffage Le réglage peut être exécuté tant depuis le menu de la chronocom-
mande à distance que du panneau de commande de la chaudière.
Réglage de la température d'eau
Le réglage peut être exécuté tant depuis le menu de la chronocom-
chaude sanitaire
mande à distance que du panneau de commande de la chaudière.
Commutation Été/Hiver
Le mode Été a la priorité sur une éventuelle demande de chauffage pro-
venant de la chronocommande à distance.
Sélection Eco/Confort
La sélection peut être effectuée uniquement à partir du panneau de
commande de la chaudière.
fig. 5
OFFSET = 40
90
10
9
8
7
6
85
80
70
60
50
40
30
20
20
10
0
-10
cod. 3540Z952 - Rev. 00 - ediz. 10/2013
Réglage de la pression hydraulique de l'installation
La pression de remplissage, installation froide, lue sur l'hydromètre de la chaudière (2
fig. 7 - ), doit être d'environ 1,0 bar. Si la pression de l'installation descend en dessous
de la valeur minimale, la chaudière s'arrête et l'afficheur visualise l'anomalie F37. En
agissant sur le robinet de remplissage 1 fig. 7, on rétablit la valeur initiale. Refermer
toujours le robinet de remplissage après cette opération.
A
Ouvert
B
Fermé
3. INSTALLATION
3.1 Dispositions générales
L'INSTALLATION DE LA CHAUDIÈRE DOIT ÊTRE EFFECTUÉE CONFORMÉMENT
AUX TEXTES RÉGLEMENTAIRES ET RÈGLES DE L'ART EN VIGUEUR, SUIVANT
LES INSTRUCTIONS DU CONSTRUCTEUR ET PAR UN PROFESSIONNEL QUALI-
FIÉ.
3.2 Emplacement
Cet appareil est du type "à chambre ouverte" et ne peut être installé et fonctionner que
dans des locaux suffisamment aérés. Un apport insuffisant d'air comburant à la chau-
dière peut en compromettre le bon fonctionnement ainsi que l'évacuation des fumées.
En outre, les produits de combustion qui se seraient formés en de telles conditions nui-
raient gravement à la santé en se propageant dans l'air ambiant de l'habitation.
L'appareil, doté de la grille antivent optionnelle, est adapté au fonctionnement en lieu
partiellement protégé selon EN 297 pr A6, avec une température minimum de -5°C. Si
équipé du kit antigel ad hoc, il peut être utilisé avec une température minimum jusqu'à -
15°C. La chaudière doit être installée sour un toit, à l'intérieur d'un balcon ou dans une
niche protégée.
Le lieu d'installation doit être exempt de toute poussière, d'objets ou de matériaux inflam-
mables ainsi que de gaz corrosifs.
La chaudière peut être accrochée au mur : elle est équipée d'une série d'étriers de fixa-
tion. Fixer l'étrier au mur conformément aux cotes indiquées sur le dessin de couverture
et y accrocher la chaudière. Un gabarit métallique permettant de tracer les points de pe-
rçage sur le mur est disponible sur demande. La fixation murale doit garantir un soutien
stable et efficace du générateur.
Si l'appareil est monté interposé entre deux meubles ou en juxtaposition de
A
ceux-ci, prévoir de l'espace pour le démontage de l'habillage et pour l'entretien
normal.
3.3 Raccordements hydrauliques
Avertissements
B
L'évacuation de la soupape de sûreté doit être raccordée à un entonnoir
d'écoulement, ou à une tuyauterie de récupération, pour éviter le dégorgement
d'eau au sol en cas de surpression dans le circuit de chauffage. Dans le cas
contraire, si la soupape de sûreté se déclenche et provoque l'inondation du lo-
cal, le fabricant de la chaudière ne sera pas tenu pour responsable des dégâts
conséquents.
5
4
B
Avant d'effectuer le raccordement, veiller à ce que l'appareil soit préparé pour
3
fonctionner avec le type de combustible disponible et prendre soin de bien net-
toyer les conduites du circuit
2
1
Effectuer les raccordements aux points prévus, comme le montre le dessin sur la cou-
verture et conformément aux pictogrammes se trouvant sur l'appareil.
Note : 'appareil est équipé de déviation interne du circuit de chauffage.
Caractéristiques de l'eau de l'installation
-20
En présence d'une eau ayant un degré de dureté supérieur à 25° Fr (1°F = 10ppm
CaCO
), il est recommandé d'utiliser une eau spécialement traitée afin d'éviter toute in-
3
crustation éventuelle dans la chaudière.
Système antigel, produits antigel, additifs et inhibiteurs
Si nécessaire, il est possible d'utiliser des liquides antigel, des additifs et des inhibiteurs,
uniquement et exclusivement si le producteur de ces liquides ou additifs fournit une ga-
rantie qui assure que ses produits sont appropriés à l'utilisation et ne provoquent pas de
dommages à l'échangeur de la chaudière ou à d'autres composants et/ou matériaux de
la chaudière et de l'installation. Il est interdit d'utiliser des liquides antigel, des additifs et
des inhibiteurs non spécifiquement prévus pour l'utilisation dans des circuits thermiques
et compatibles avec les matériaux composant la chaudière et le circuit.
Kit hors-gel pour l'installation à l'extérieur (en option)
En cas d'installation à l'extérieur, dans un endroit partiellement protégé, la chaudière doit
être équipée d'un kit hors-gel approprié pour protéger le circuit d'eau chaude sanitaire.
Le kit est formé d'un thermostat et de quatre résistances électriques. Relier le kit à la car-
te électronique et monter le thermostat et les réchauffeurs sur les conduites de l'eau
chaude sanitaire comme le décrivent les instructions jointes au kit.
2
A
B
1
fig. 7 - Robinet de remplissage
FR
37
