Exemple 1

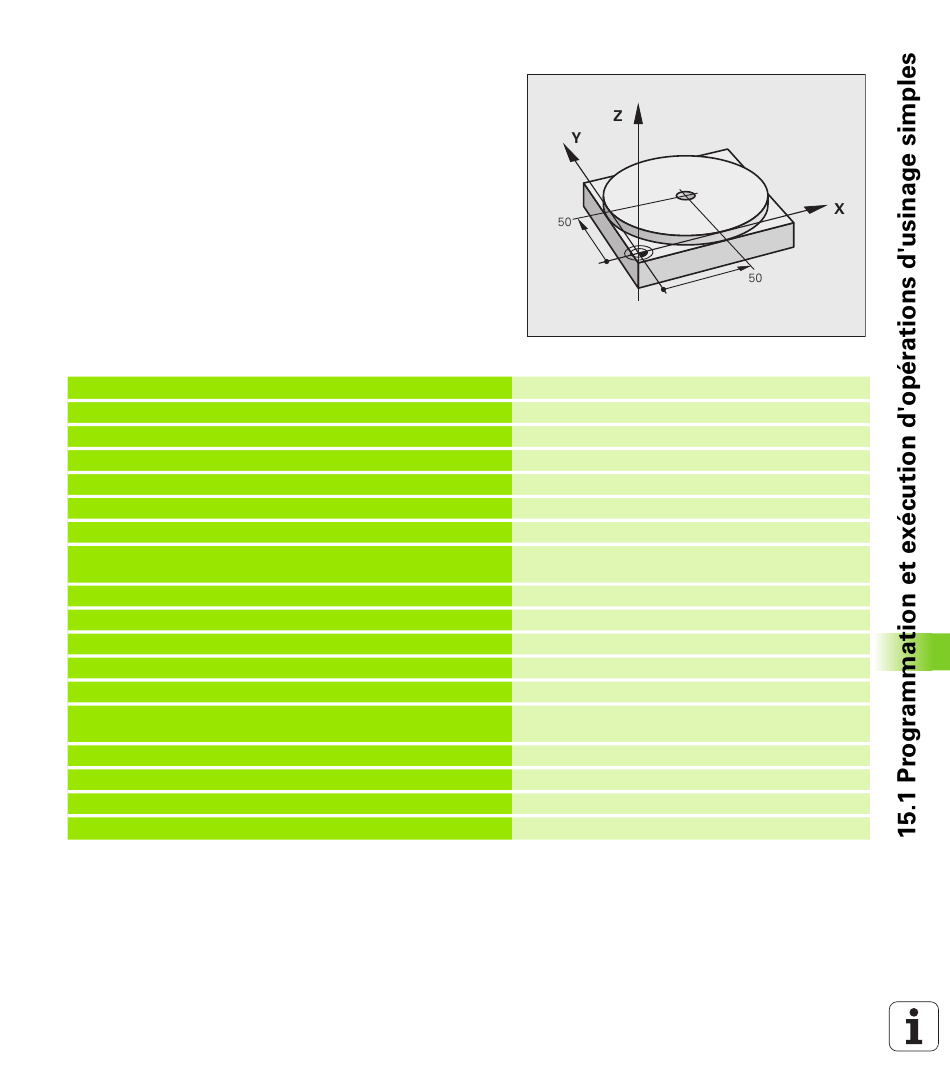

Un trou de profondeur de 20 mm doit être percé sur une pièce. Après
avoir fixé et dégauchi la pièce, puis initialisé le point d'origine, le trou
peut être programmé en quelques lignes et ensuite usiné.
L'outil est d'abord prépositionné au-dessus de la pièce à l'aide de
séquences linéaires, puis positionné à une distance d'approche de
5 mm au-dessus du trou. Celui-ci est ensuite usiné avec le cycle 200
PERCAGE.
0 BEGIN PGM $MDI MM
1 TOOL CALL 1 Z S2000
2 L Z+200 R0 FMAX
3 L X+50 Y+50 R0 FMAX M3
4 CYCL DEF 200 PERCAGE
Q200=5 ;DISTANCE D'APPROCHE
Q201=-15 ;PROFONDEUR
Q206=250 ;AVANCE PLONGÉE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=-10 ;COORD. SURFACE PIÈCE
Q204=20 ;SAUT DE BRIDE
Q211=0.2 ;TEMPO. AU FOND
5 CYCL CALL
6 L Z+200 R0 FMAX M2
7 END PGM $MDI MM
Fonction droite: voir „Droite L", page 228, cycle PERCAGE: voir
manuel d'utilisation des cycles, cycle 200 PERCAGE.
HEIDENHAIN iTNC 530
Appeler l'outil: axe d'outil Z,
Vitesse de rotation broche 2000 tours/min.
Dégager l'outil (F MAX = avance rapide)
Positionner l'outil avec F MAX au-dessus du trou,
Marche broche
Définir le cycle PERCAGE
Distance d'approche de l'outil au-dessus du trou à
percer
Profondeur de trou (signe = sens de l'usinage)
Avance de perçage
Profondeur de la passe avant le retrait
Temporisation après chaque dégagement, en sec.
Coordonnée de la surface de la pièce
Distance d'approche de l'outil au-dessus du trou à
percer
Temporisation au fond du trou, en secondes
Appeler le cycle de PERCAGE
Dégager l'outil
Fin du programme
