Points auxiliaires

Vous pouvez introduire les coordonnées de points auxiliaires sur le
contour ou en dehors de celui-ci, aussi bien pour les droites FK que
pour les trajectoires circulaires FK.
Points auxiliaires sur un contour
Les points auxiliaires sont situés directement sur la droite ou sur le
prolongement de celle-ci ou bien encore directement sur la trajectoire
circulaire.
Données connues
Coordonnée X point auxiliaire
P1 ou P2 d'une droite
Coordonnée Y point auxiliaire
P1 ou P2 d'une droite
Coordonnée X point auxiliaire
P1, P2 ou P3 d'une trajectoire
circulaire
Coordonnée Y point auxiliaire
P1, P2 ou P3 d'une trajectoire
circulaire
Points auxiliaires en dehors d'un contour
Données connues
Coordonnée X et Y d'un point auxiliaire en
dehors d'une droite
Distance entre point auxiliaire et droite
Coordonnée X et Y d'un point auxiliaire en
dehors d'une trajectoire circulaire
Distance entre point auxiliaire et trajectoire
circulaire

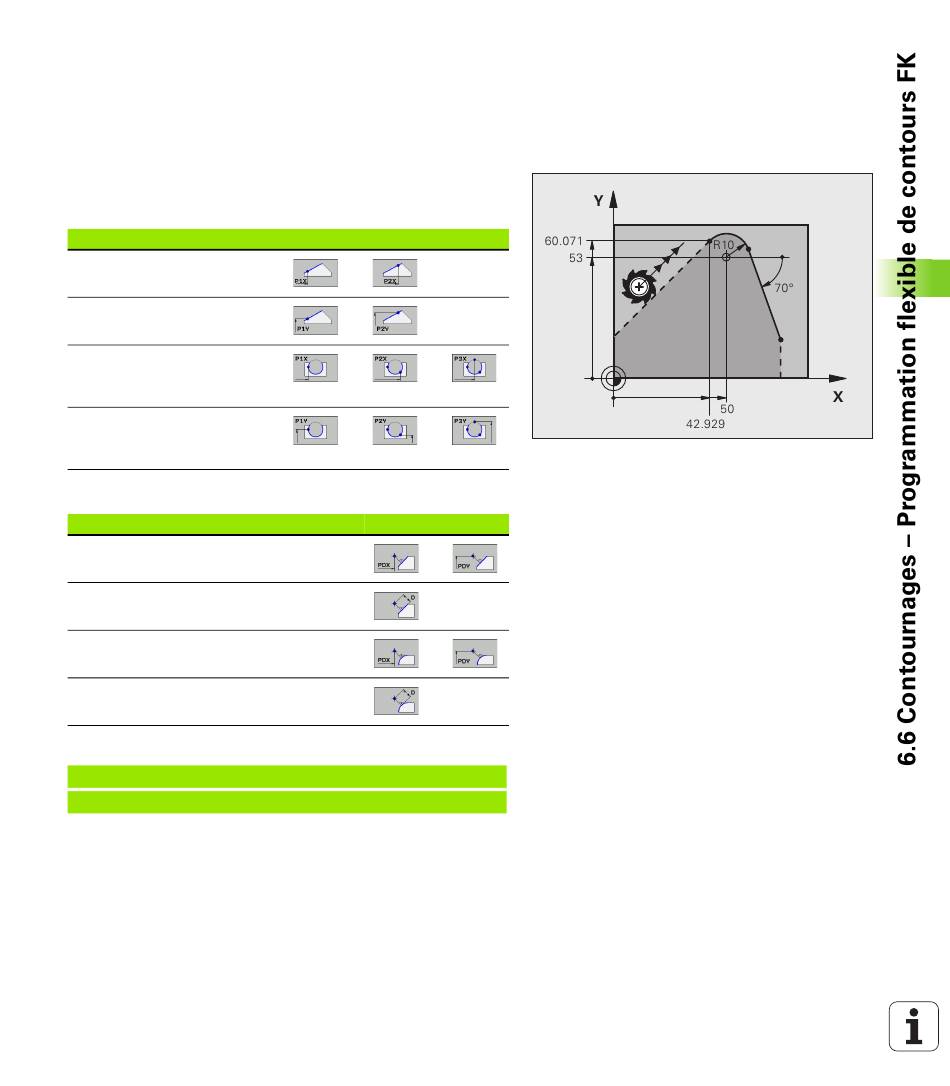

Exemple de séquences CN
13 FC DR- R10 P1X+42.929 P1Y+60.071
14 FLT AN-70 PDX+50 PDY+53 D10
