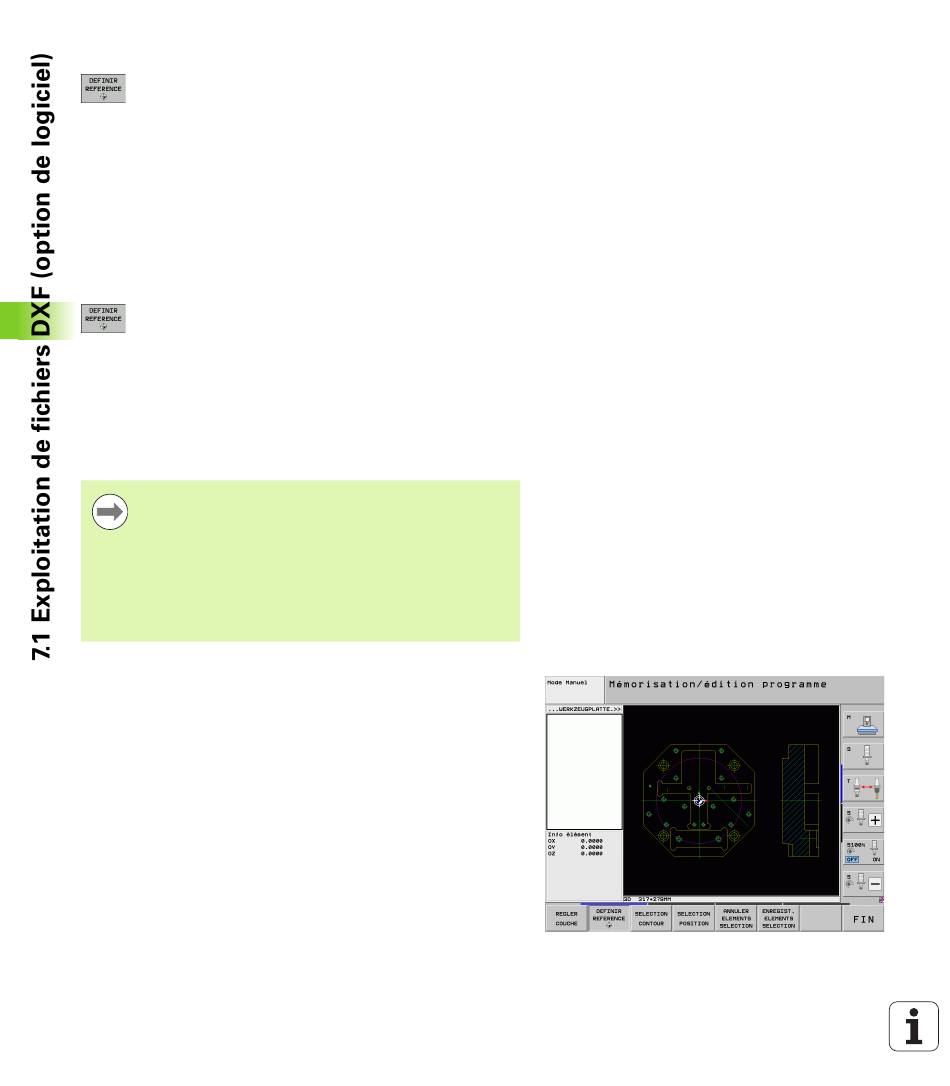

Sélectionner le point d'origine sur un seul élément
U
Sélectionner le mode pour définir le point d'origine
U Avec la touche gauche de la souris, cliquez sur
l'élément sur lequel vous voulez définir le point
d'origine: la TNC affiche avec des étoiles les points
d'origine possibles situés sur l'élément sélectionné
U Cliquer sur l'étoile correspondant au point d'origine à
sélectionner: la TNC affiche le symbole du point
d'origine à l'endroit sélectionné. Si l'élément
sélectionné est trop petit, utiliser si nécessaire la
fonction zoom
Sélectionner comme point d'origine le point d'intersection de
deux éléments
U Sélectionner le mode pour définir le point d'origine
U Avec la touche gauche de la souris, cliquer sur le
premier élément (droite, cercle entier ou arc de
cercle): la TNC affiche avec des étoiles les points
d'origine possibles situés sur l'élément sélectionné.
U Avec la touche gauche de la souris, cliquer sur le
deuxième élément (droite, cercle entier ou arc de
cercle): la TNC affiche le symbole du point d'origine
au point d'intersection
La TNC calcule également le point d'intersection même
lorsque celui-ci se trouve dans le prolongement d'un des
deux éléments.
Si plusieurs points d'intersection existent, la TNC
sélectionne alors le point d'intersection le plus proche de
l'endroit où l'on a cliqué sur le deuxième élément.
Si le calcul du point d'intersection n'est pas possible, la
TNC annule la sélection du premier élément.
Informations concernant les éléments
La TNC affiche en bas et à gauche de l'écran la distance entre le point
d'origine sélectionné et le point zéro du dessin.
274 Programmation: importation de données d'un fichier DXF
