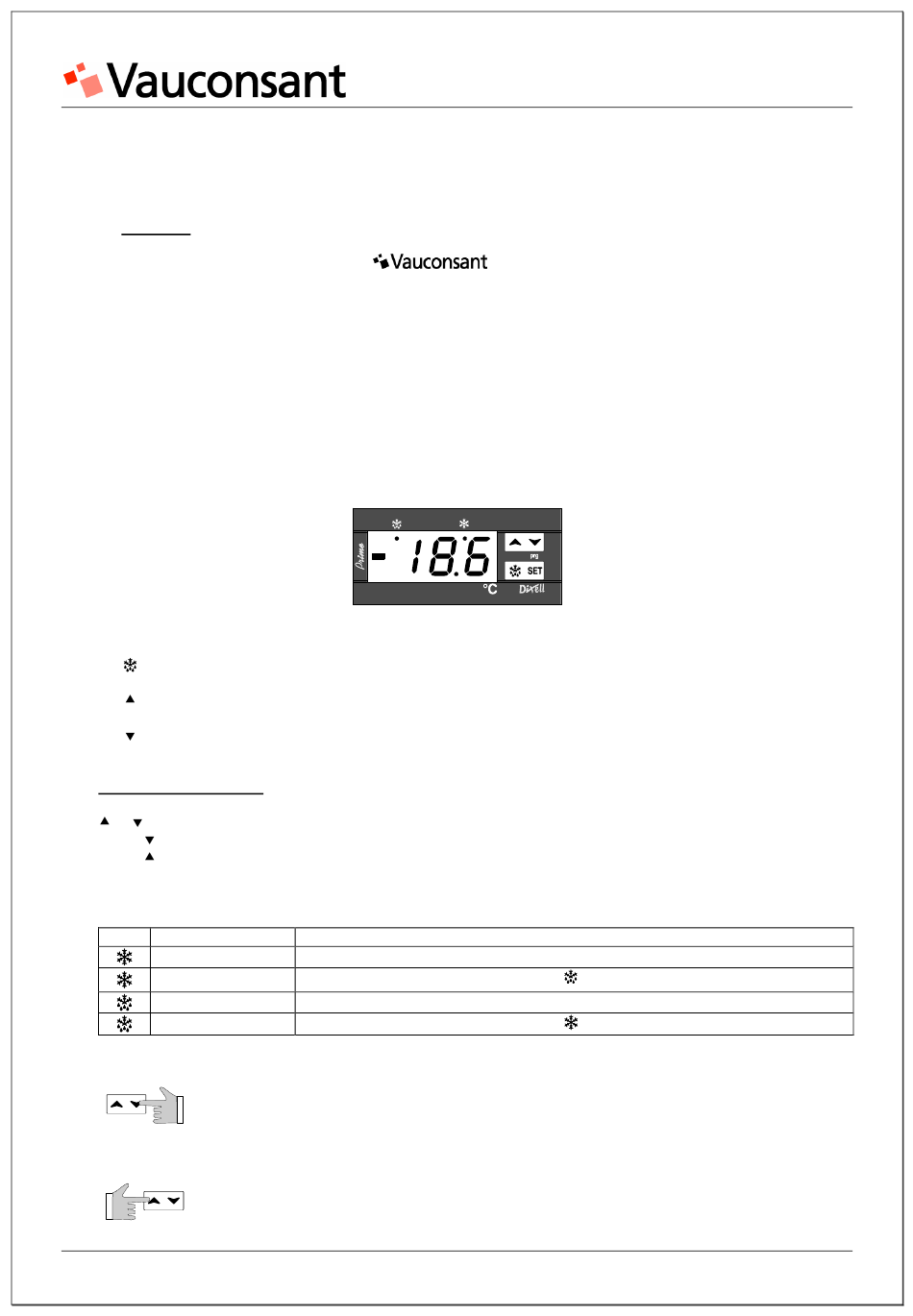

Notice d'utilisation du thermostat XR40C
1. Avertissement
o Attention : débrancher les connexions électriques avant toute intervention.
o L'appareil ne doit jamais être ouvert.
o En cas de panne, renvoyer l'appareil à
2. Description générale
Le modèle XR40C (format 32 x 74 mm) est un régulateur à microprocesseur étudié pour les applications
moyennes et basses températures dans le domaine de la réfrigération.
Il possède 2 sorties relais pour contrôler le compresseur et le dégivrage. Ce dernier peut être électrique ou à
inversion de cycle (gaz chaud). Il est équipé de deux entrées sondes PTC ou NTC (configurable), l'une pour
contrôler la température ambiante, l'autre pour contrôler la température de fin de dégivrage sur l'évaporateur.
La régulation est obtenue par la température mesurée par la sonde d'ambiance avec un différentiel positif par
rapport au point de consigne : lorsque la température augmente et atteint le point de consigne plus le différentiel,
alors le compresseur démarre. Il s'arrête lorsque la température atteint de nouveau le point de consigne.
3. Clavier
Pour afficher le point de consigne. En mode programmation, cette touche choisit un paramètre ou
Set
confirme une opération.
Pour démarrer un dégivrage manuel.
DEF
pour afficher la température maximale enregistrée. En mode programmation, cette touche navigue entre
UP
les différents paramètres ou augmente une valeur affichée.
pour afficher la température minimale enregistrée. En mode programmation, cette touche navigue entre
DOWN
les différents paramètres ou diminue une valeur affichée.
TOUCHES COMBINÉES
+
: pour verrouiller ou déverrouiller le clavier.
SET +
: pour entrer dans le mode programmation.
SET +
: pour revenir à l'affichage de la température ambiante.
a. Signification des LED
La fonction de chaque LED est décrite dans le tableau suivant :
LED
MODE
ON
Clignote
ON
Clignote
b. Afficher la température minimale
Appuyer et relâcher cette touche.
Le message "Lo" s'affiche suivi par la température minimale enregistrée.
En appuyant à nouveau sur cette touche ou en attendant 5 secondes, l'affichage normal revient.
c. Afficher la température maximale
Appuyer et relâcher cette touche.
Le message "Hi" s'affiche suivi par la température maximale enregistrée
En appuyant à nouveau sur cette touche ou en attendant 5 secondes, l'affichage normal revient.
Vauconsant SA, tous droits réservés A332xx & A333xx & A334xx -rev0-FR, 27/11/2009
MANUEL D'UTILISATION
Compresseur activé.
Phase de programmation (clignote avec
Dégivrage activé.
Phase de programmation (clignote avec
, avec une description détaillée de la panne constatée.
FONCTION
) - Anti-court cycle activé
) - Drainage en cours
- 12 -
