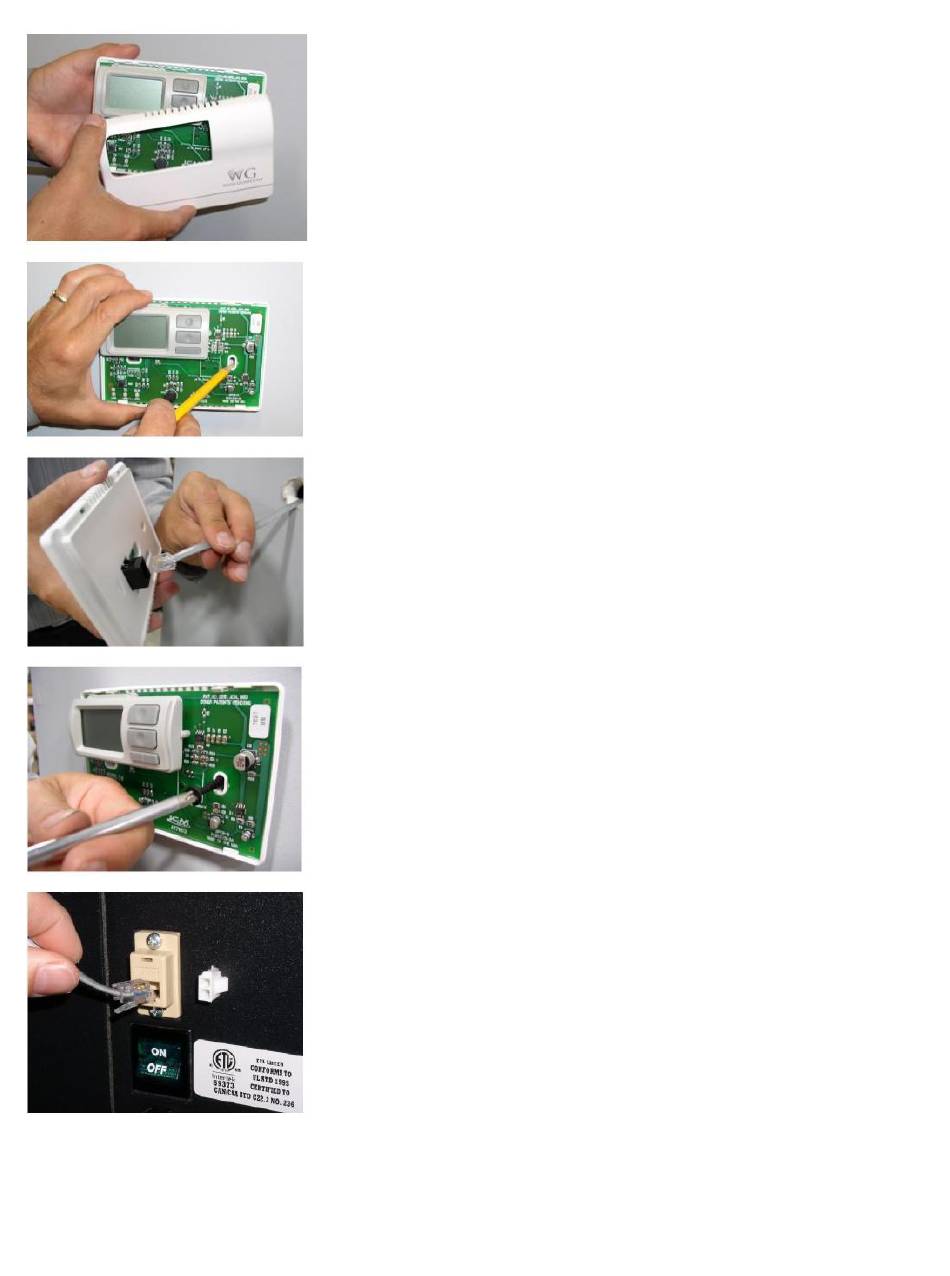

2. Retirez la plaque arrière de fixation murale de
l'interface de contrôle et marquez tous les points de
montage à l'endroit désiré. (Fig. 2)
a) Marquez l'emplacement du raccordement du
câble de transmission, car cet emplacement
nécessitera suffisamment d'espace libre
autour, notamment pour un trou de 3,81 cm
1
(1 / pouces) dans le mur destiné à la fixation
2
de la plaque arrière. (Fig. 3)
3. Percez deux trous de 3,17 mm (1/8 pouce) et insérer
des chevilles de fixation (fournies) dans la surface de
montage. Ces chevilles de fixation peuvent ne pas
être nécessaires si vous la fixez sur un colombage ou
un ensemble d'étagères.
4. Branchez le câble de transmission à l'arrière de la
plaque de fixation de l'interface de contrôle à
distance. (Fig. 4)
a) Fixez la plaque arrière au mur à l'aide des deux vis
fournies avec le système. (Fig. 5)
5. Montez à nouveau la plaque avant en plastique sur la
plaque arrière.
6. Branchez à nouveau le câble de transmission sur le
côté du système de refroidissement Wine Guardian.
(Fig. 6)
