Manuel de l'opérateur
Instructions d'utilisation

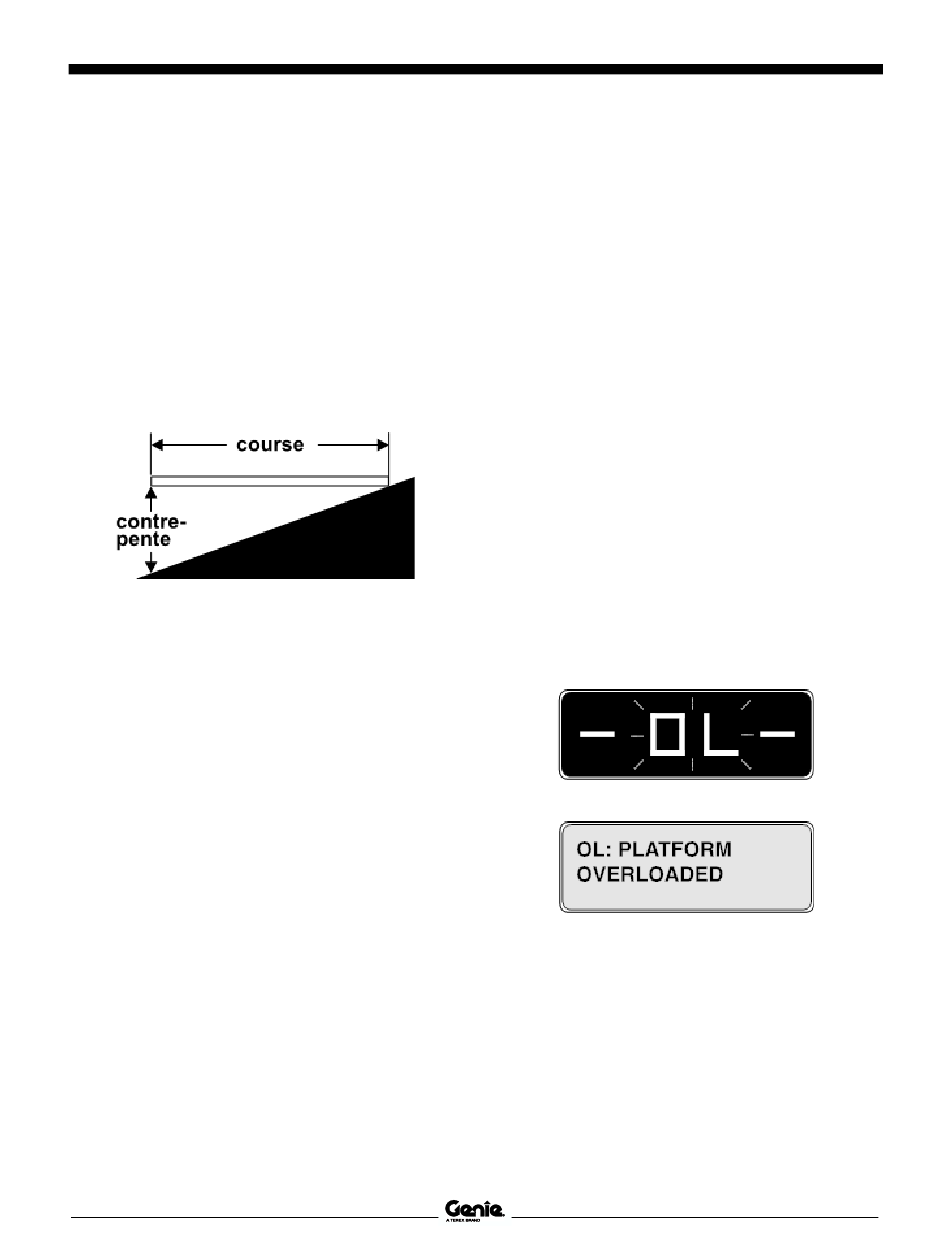

Poser le morceau de bois sur la pente.
En bas de la descente, poser le niveau sur le dessus
du morceau de bois et relever l'extrémité du morceau
de bois jusqu'à ce qu'il soit à niveau.
Tout en maintenant le morceau de bois à niveau,
mesurer la distance verticale entre le dessous du
morceau de bois et le sol.
Diviser la distance indiquée par le mètre à ruban
(contre-pente) par la longueur du morceau de bois
(course), et multiplier par 100.
Exemple :
Morceau de bois = 144 po (3,6 m)
Course = 144 po (3,6 m)
Contre-pente = 12 po (0,3 m)
12 po ÷ 144 po = 0,083 x 100 = pente de 8,3 %
0,3 m ÷ 3,6 m = 0,083 x 100 = pente de 8,3 %
Si l'inclinaison de la pente est supérieure aux
inclinaisons longitudinale et latérale maximum
admissibles, la machine doit être treuillée ou
transportée pour monter ou descendre la pente. Se
reporter à la section Instructions de transport et de
levage.
44
Extension et rétraction de la nacelle
1
2
Ne pas se tenir sur l'extension de la nacelle lors de
son déploiement.
3
Surcharge de la nacelle
Si l'écran de diagnostic à DEL des commandes de la
nacelle affiche OL et clignote et l'écran à cristaux
liquides des commandes au sol affiche « OL:
Platform Overloaded » (surcharge de la nacelle), la
nacelle est surchargée et aucune fonction n'est
active. Une alarme doit retentir.
1
2
3
™ -2669RT • GS ™ -3369RT • GS
GS
Deuxième édition • deuxième impression
Lever les poignées de verrouillage d'extension
de la nacelle à l'horizontale.
Pousser sur les poignées jusqu'à ce que la
nacelle soit étendue à la position souhaitée.
Abaisser les poignées de verrouillage
d'extension de la nacelle et s'assurer que
l'extension est verrouillée.
Enfoncer le bouton rouge d'arrêt d'urgence en
position d'arrêt.
Retirer de la charge de la nacelle.
Tirer le bouton rouge d'arrêt d'urgence en
position de marche.
Écran à DEL
Écran à cristaux liquides
™
-4069RT Pièce réf. 1298222FRGT
