Deuxième édition • deuxième impression

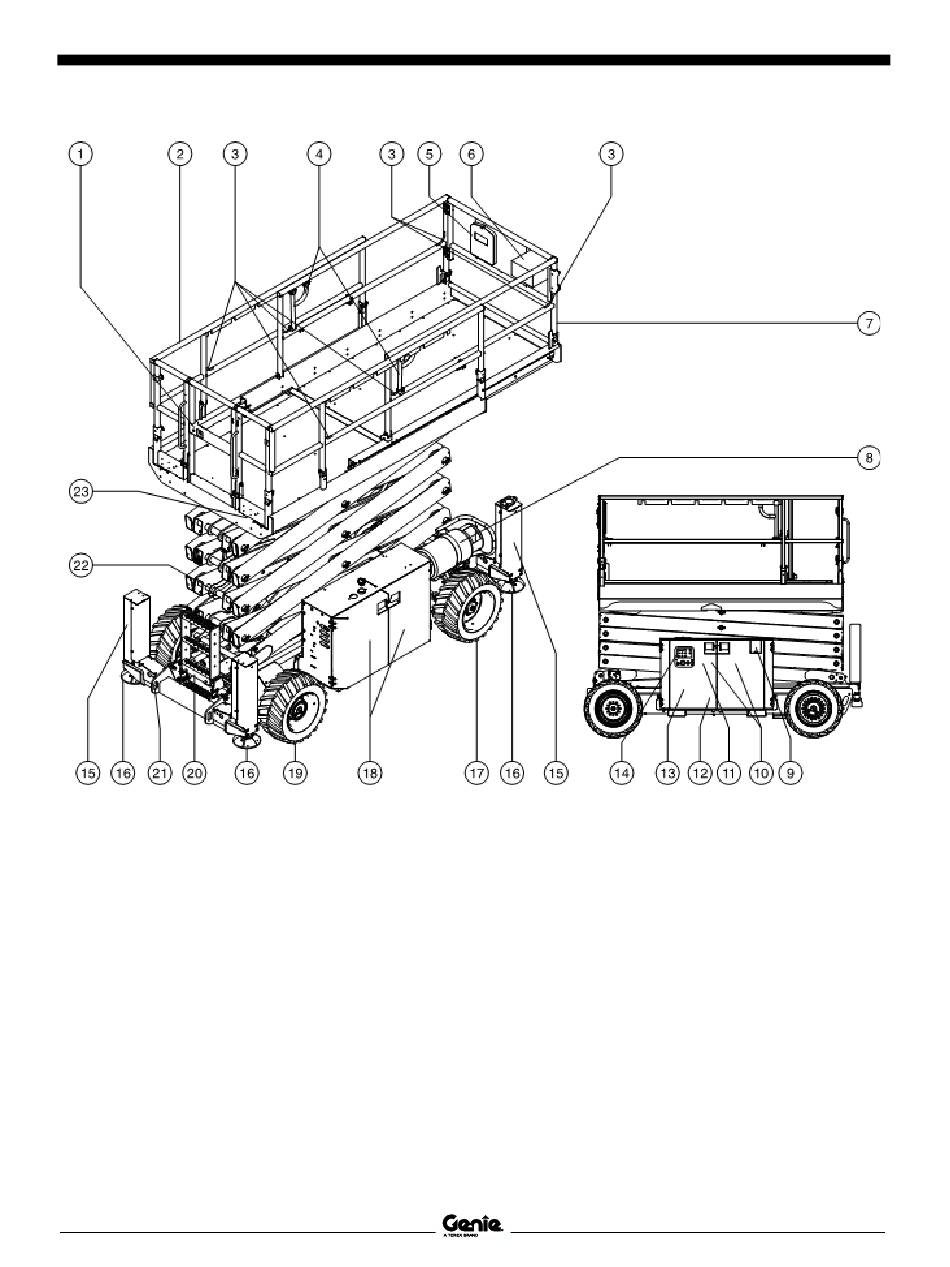

Légende
Portillon d'accès de la nacelle
1
2
Rampes de sécurité de la
nacelle
Point d'ancrage
3
4
Poignée de verrouillage
d'extension de la nacelle
5
Coffret des manuels
6
Commandes de la nacelle
7
Extension de la nacelle
8
Réservoir de GPL
9
Réservoir de carburant
Pièce réf. 1298222FRGT
10 Capots côté commandes au sol
11 Réservoir hydraulique (derrière
le capot)
12 Alarme de dévers (derrière le
capot)
13 Indicateur du niveau d'huile
hydraulique (derrière le capot)
14 Commandes au sol avec écran
à cristaux liquides
15 Logement de stabilisateurs
(le cas échéant)
™
™
-2669RT • GS
-3369RT • GS
GS
Manuel de l'opérateur
16 Embase de stabilisateur
(le cas échéant)
17 Roues directrices
18 Capots côté moteur
19 Roues non directrices
20 Échelle d'accès
21 Arrimage de transport
22 Bras de sécurité
23 Sortie du disjoncteur différentiel
™
-4069RT
Légende
21
