4
DESCRIPTION DU MODULE DE COMMUNICATION XCOM-232I
Le module de communication Xcom-232i comporte sur ses faces avant et arrière différents
éléments aux fonctions variables. Ci-après, vous trouverez la description de chacun des éléments
avec la ou les fonction(s) s'y associant.
4.1
F
ACE AVANT
Légende
Description de
l'élément
a
Bouton poussoir
b
LED de signalisation
bicolore
Manuel utilisateur

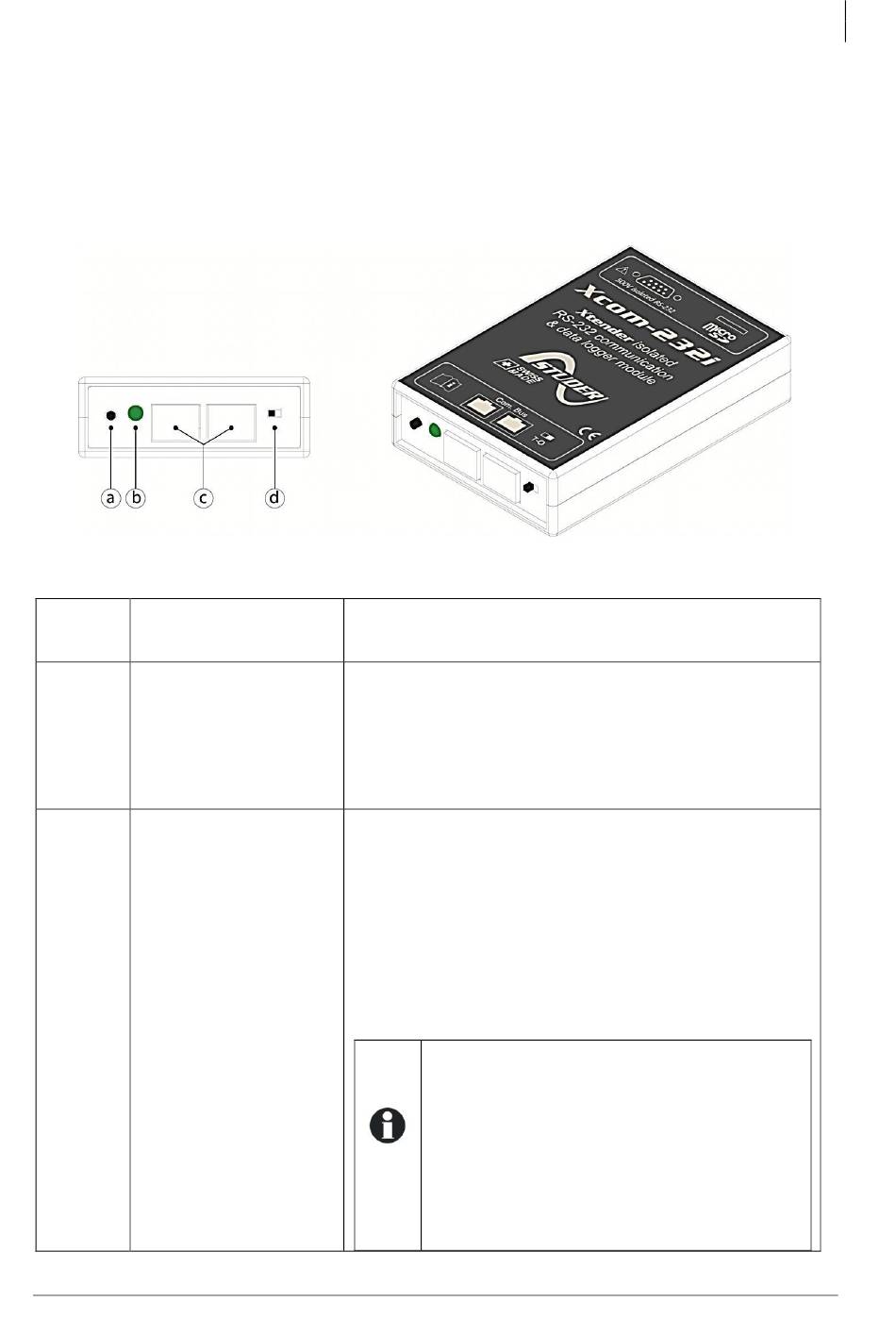

Figure 4.1: Vue face et isométrique du Xcom-232i
Description de la fonction
Ce bouton permet l'activation/désactivation de la
fonction d'enregistrement de données
s'active ou se désactive lors d'une pression de plus de
3 secondes sur le bouton. Lorsque la fonction
d'enregistrement de données est activée, la LED de
signalisation (b) est verte en permanence.
La LED de signalisation a différentes fonctions
déterminées par la couleur et la fréquence de
clignotement. Voici ci-dessous le détail de chaque
fonction.
Mise à jour en cours:
Durant la mise à jour du Xcom-232i (dès l'insertion
d'une carte MicroSD contenant la mise à jour), la LED
de signalisation rouge clignote avec un rapport
cyclique de 50 % (Ton = 50 % | Toff = 50 %).
Le processus de mise à jour peut prendre
entre 3 et 15 minutes. Durant cette période,
il est possible que la LED de signalisation ne
respecte pas exactement le rapport
cyclique décrit ci-dessus (Ton = 50% | Toff =
50 %). La mise à jour sera terminée dès que
la LED de signalisation "couleur rouge"
cessera de clignoter durant au moins 20
secondes consécutives.
V 1.3.1
Studer Innotec SA
Xcom-232i
. La fonction
i
9
