INSTALLATION

En raison des limites plus restrictives de la connexion RS-232 (par rapport à la connexion sur le
bus de communication de l'Xtender), le Xcom-232i est prévu pour un montage au plus proche
du système de supervision ou de contrôle SCADA (PC, automate programmable,
microcontrôleur).

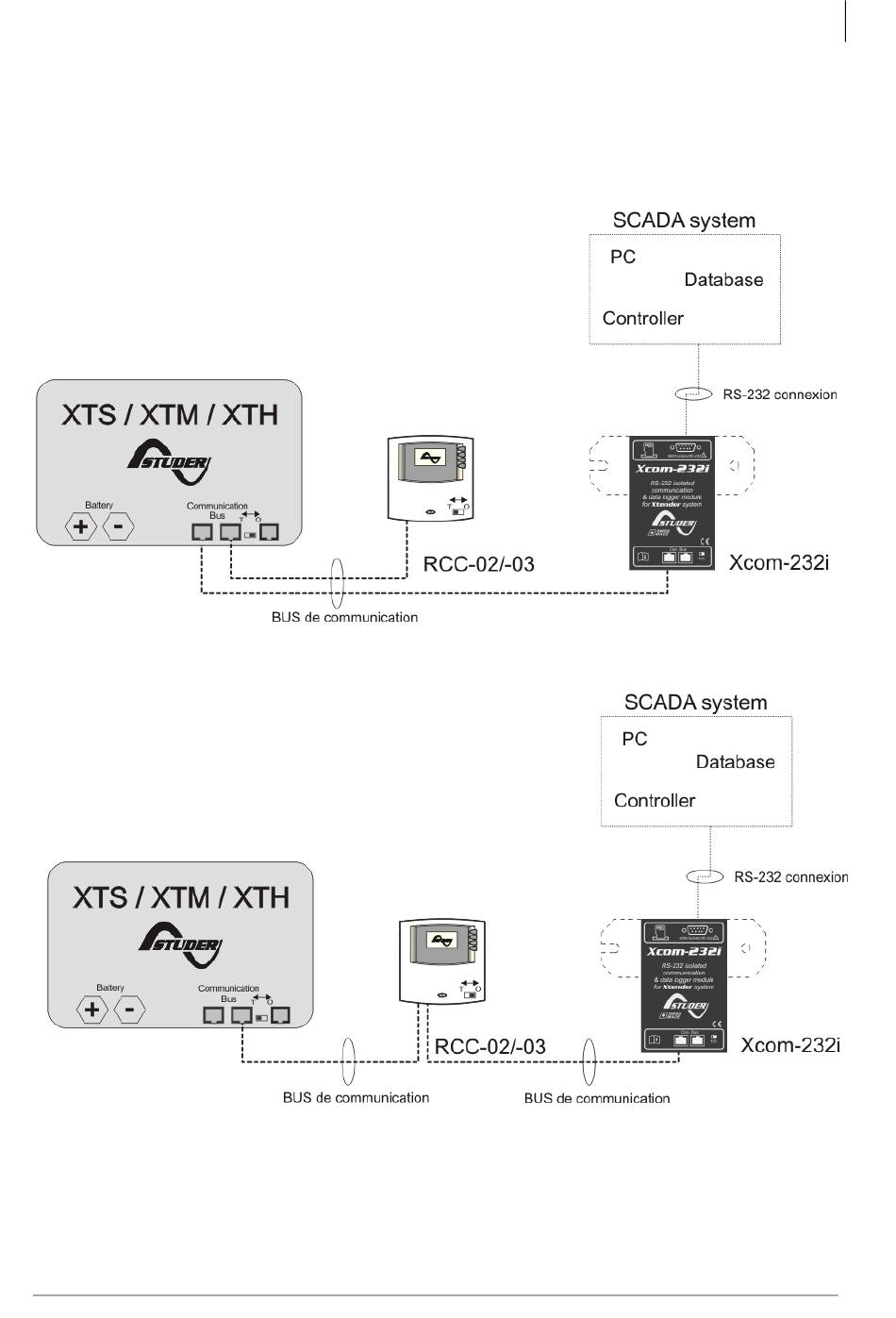

Figure 3.1: Schéma de raccordement du Xcom-232i (exemple 1)
Figure 3.2: Schéma de raccordement du Xcom-232i (exemple 2)
Manuel utilisateur
V 1.3.1
Studer Innotec SA
Xcom-232i
7
