MATÉRIEL REQUIS POUR L'INSTALLATION
3.1
C
ONTENU DU SET DE COMMUNICATION

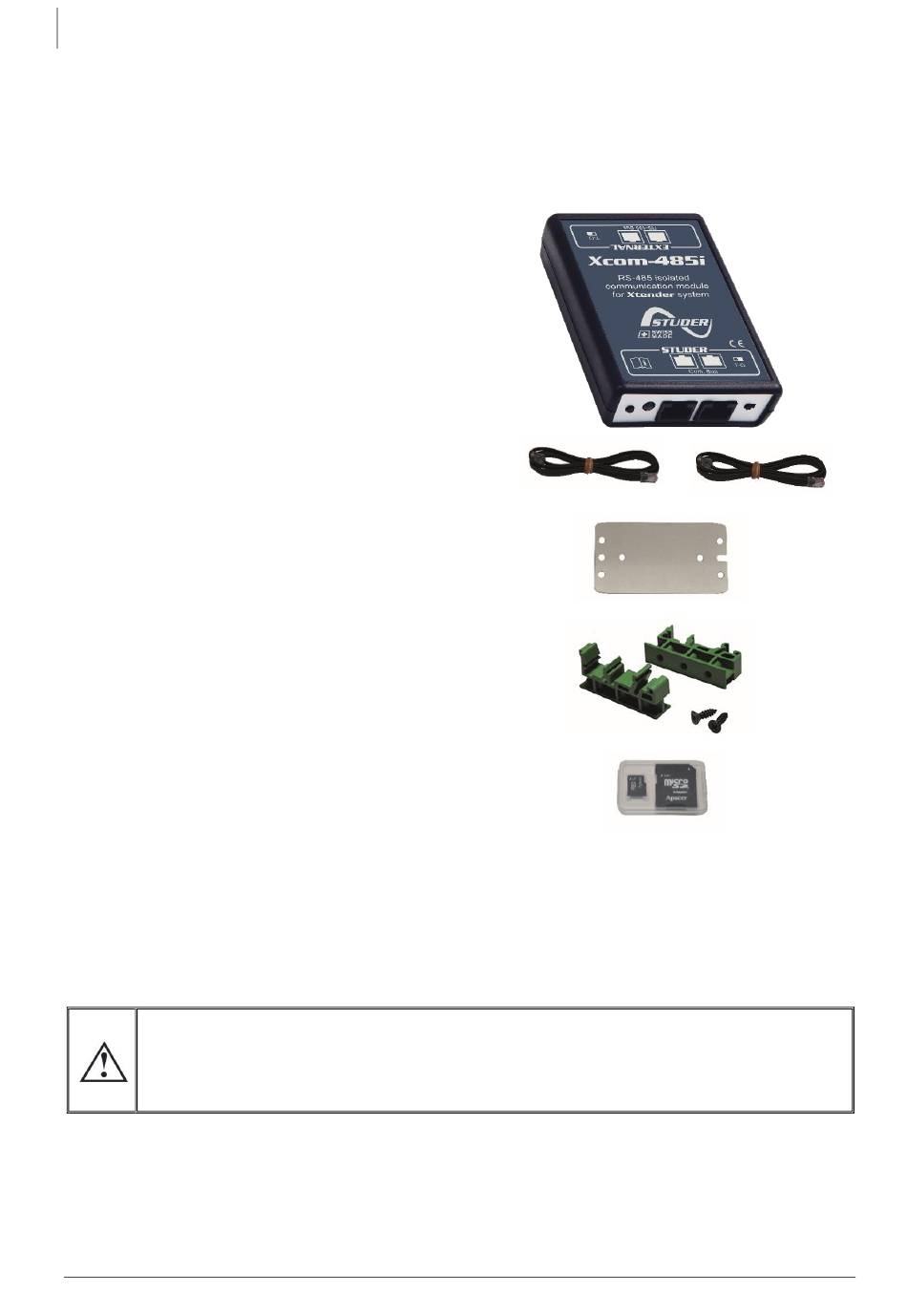

Le set de communication Xcom-485i contient le matériel ci-dessous :
Un module Xcom-485i
Deux câbles de communication de 2 m pour
raccorder le module Xcom-485i à des appareils
Studer et externe
Plaque de montage
2 clips et vis pour rail DIN
Carte SD avec manuel
3.2
A
UTRE MATÉRIEL REQUIS
Outre le matériel fourni avec le set de communication, l'utilisation d'un module Xcom-485i nécessite
un tournevis cruciforme n° 1 (P1).
Comme le module Xcom-485i est conçu pour la communication avec un système tiers (SCADA,
PLC, etc.), il faut également disposer d'un câble spécifique confectionné avec les bons
connecteurs et broches de chaque côté. Voir le chapitre 5.2.
Cet appareil ne peut pas être utilisé à d'autres fins que celles décrites dans ce manuel.
L'appareil utilise des connecteurs RJ45 usuels standard pour LAN (Local Area Network).
Le module Xcom-485i ne peut en aucun cas être utilisé avec ou être branché sur des
réseaux de communication autres que ceux spécifiés dans ce manuel. Ceci entraîne
de graves dommages au produit.
