FONCTIONNALITÉS DU XCOM-485I
Le module Xcom-485i permet l'interaction d'un système Studer Xtender/Vario avec un appareil tiers
(système SCADA, PLC, etc.) utilisant le protocole Modbus RTU sur RS-485. Les spécifications
techniques de ce protocole sont disponibles sur le site Web de Studer. Avec ce protocole, l'appareil
tiers peut lire et écrire des données, recevoir des messages et commander pleinement le système
Xtender/Vario.
Pour
innotec.com/en/downloads/.
5
INSTALLATION DU XCOM-485I
Cet appareil a été conçu pour une utilisation à l'intérieur et ne peut en aucun cas être exposé à
la pluie, la neige ou tout autre environnement humide ou poussiéreux.
Dans la mesure du possible, éviter toute exposition à de brusques variations de température : de
fortes variations peuvent entraîner la formation de condensation intempestive et nuisible à
l'intérieur de l'équipement.
Avant d'installer le module, procéder à la configuration de la fonction et au brochage des
connecteurs.
5.1
S
ELECTION DE LA FONCTIONNALITE ET BROCHAGE
Le module doit être ouvert pour pouvoir accéder aux commutateurs DIP et au tableau de
cavaliers. Débrancher tout d'abord le module Xcom-485i de tous les appareils (installation, batterie,
etc.) puis ouvrir le Xcom-485i à l'aide d'un tournevis cruciforme n° 1 (2 vis).
La carte électronique à l'intérieur de l'appareil présente deux éléments pour la sélection de la
configuration voulue :
(1) Tableau de cavaliers pour disposition de brochage RJ-45 (côté tiers).
(2) Commutateurs DIP pour la sélection de la configuration selon le protocole (voir protocole
Modbus RTU Studer).
1
Manuel de l'utilisateur
de
plus
amples
1

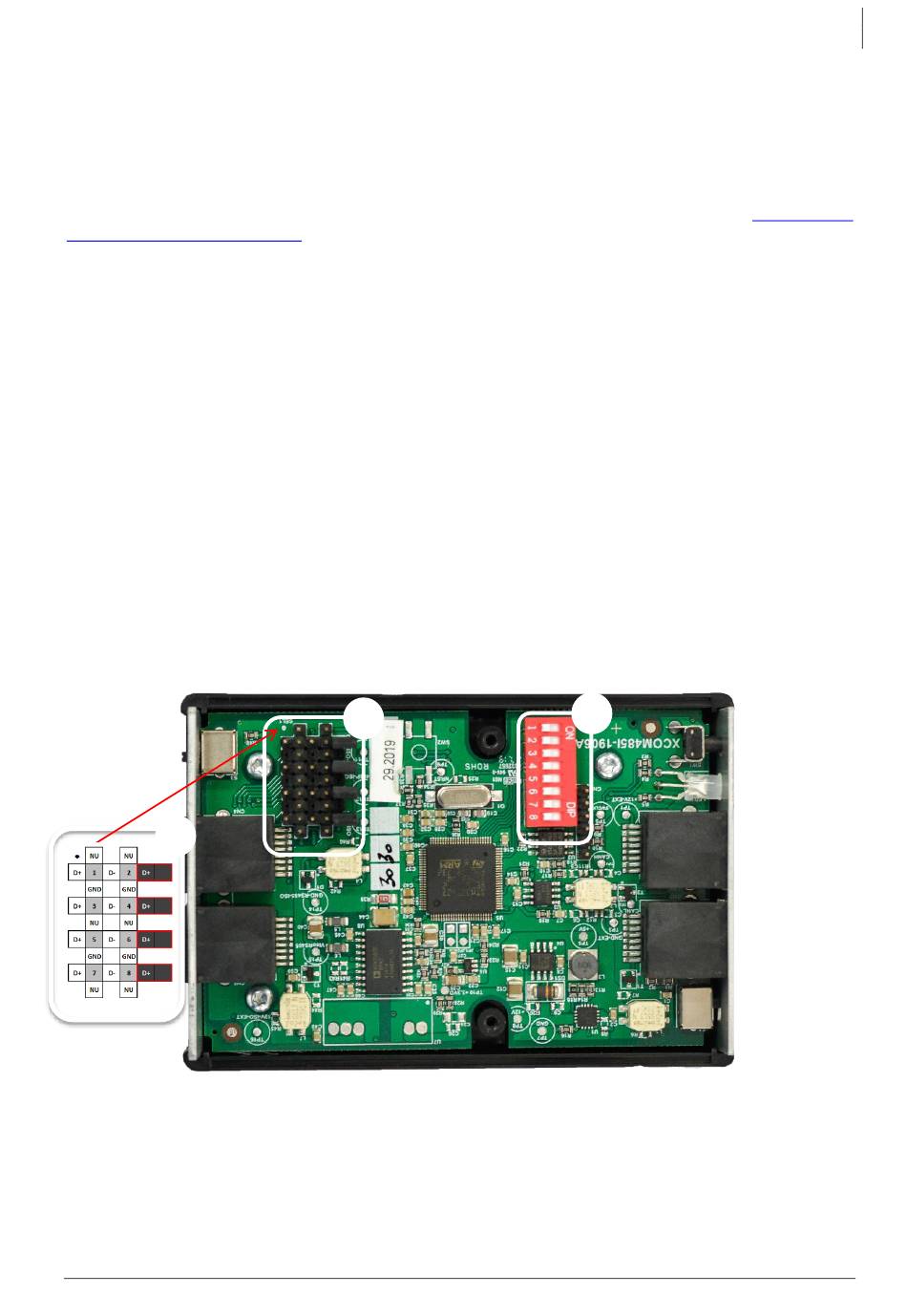

Figure 1 : carte électronique à l'intérieur du Xcom-485
informations,
2
V.1.2.50
Studer Innotec SA
Xcom-485i
consulter
www.studer-
