6
ENREGISTREUR DE DONNEES
Le module de communication Xcom-232i intègre une fonction d'enregistrement de nombreuses
valeurs électriques de votre système sur le long terme. Avec cette fonction vous pouvez par
exemple suivre l'évolution des consommations d'énergie, de la tension de batterie, voir les
différentes coupures de courant, l'état des relais auxiliaires, les courants et tensions d'entrée, les
puissances de sortie etc... Ceci vous permet d'effectuer des statistiques, de contrôler le bon
fonctionnement du système ou de son dimensionnement, de vérifier le comportement des
utilisateurs, d'anticiper ou de détecter des pannes.
La fonction d'enregistrement de données du Xcom-232i est désactivée d'usine.
6.1
F
ONCTIONNEMENT
Si l'enregistreur est activé, un fichier est créé à la fin de chaque jour (minuit) sur la carte MicroSD
insérée dans la commande à distance. Ce fichier contient les données des composants du
système Xtender ainsi que les enregistrements des grandeurs électriques du système, minute par
minute. Le fichier est au format CSV qui peut être lu par de nombreux logiciels. Le nom du fichier
contient la date du jour de la mesure sous la forme : LGaammjj.csv.
En cas d'absence de la carte MicroSD, les données journalières sont perdues. La mise à
jour du logiciel du Xcom-232i provoque l'effacement des données journalières.
6.2 A
NALYSE ET VISUALISATION DES DONNEES PAR L
T
XTENDER M
OOL OU
En annexe à cette fonction, Studer Innotec SA met gratuitement à disposition un outil d'analyse
sous la forme d'un fichier de type Microsoft® Excel® 2007 qui permet de lire spécifiquement les
fichiers CSV créés par le Xcom-232i. Cet outil regroupe et met en forme les données de chaque
Xtender puis les présente sous forme de graphiques. De cette manière les données deviennent
lisibles et compréhensibles en un coup d'œil.
Un script Matlab® est également disponible. Il permet d'effectuer des analyses ou de fournir les
données nécessaires à une éventuelle simulation. Ces fichiers peuvent être téléchargés librement
sur le site www.studer-innotec.com/fr/downloads/.

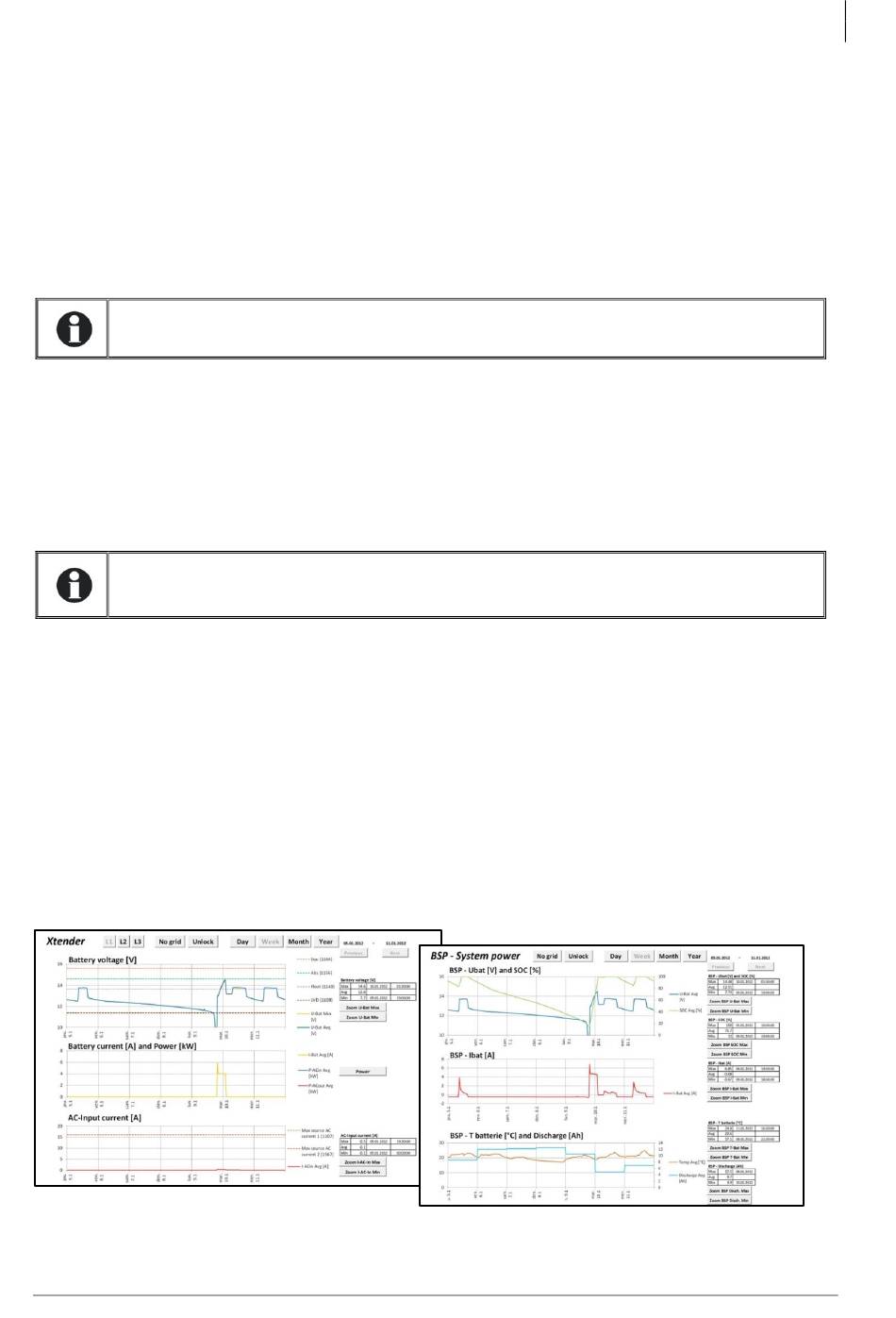

Figure 6: Aperçu d'une analyse avec l'outil "XTENDER Data Analysis Tool"
Manuel utilisateur
® D
A
ATLAB
ATA
NALYSIS
V 1.3.1
'
XTENDER D
OUTIL
Studer Innotec SA
Xcom-232i
A
ATA
NALYSIS
13
