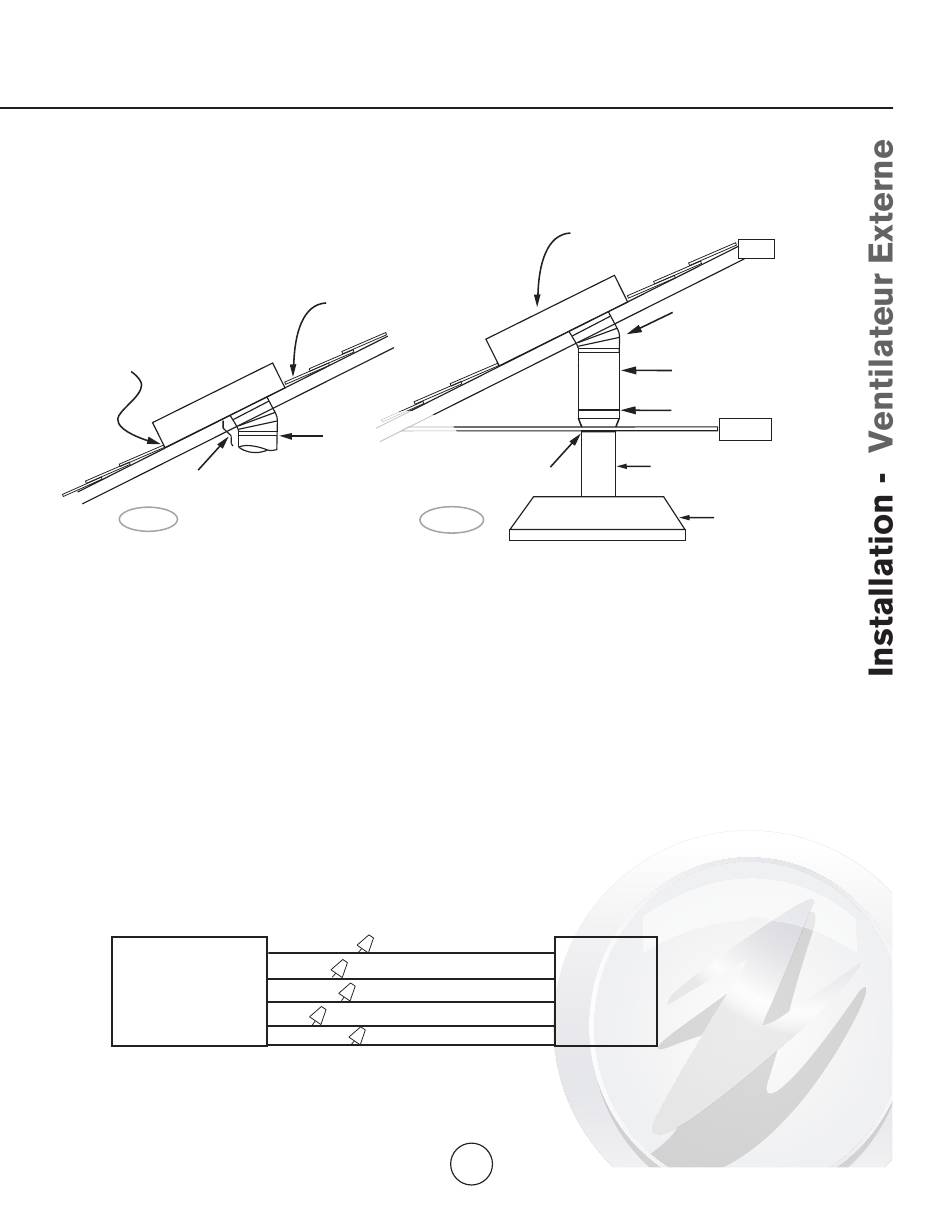

4. Ne branchez le ventilateur au système d'aspiration qu'à l'aide d'un conduit d'aération en métal de 10" de diamètre. Utilisez un
coude réglable de 10" pour lier le conduit à l'angle du toit. IMPORTANT: Installez un conduit circulair de 10" de diamètre
à partir du ventilateur externe jusqu'au plafond. Avant que le conduit ne passe à travers le support de plafond,
utilisez un adaptateur de 10" à 8" (inclus avec le ventilateur externe) et installez un conduit de 8" jusqu'à l'entrée
de la hotte. Le conduit de 8" ne devrait pas excéder 60" de longueur. (Voir Fig - 4a)
Scellez et vissez tous les joints pour prévenir les fuites d'air. Voir Fig - 4.
Bardeau sous le solin
Conduit de câbles
Fig - 4
5. Enlevez le couvercle supérieur du ventilateur pour avoir accès au câblage. Conservez les vis de montage.
6. Faites passer le conduit de câbles selon les codes locaux jusqu'à la boîte de sortie de conduit de la plaqe inférieure du
ventilateur (assurez-vous que la connexion soit imperméable). L'autre extrémité du conduit de câbles sera branchée au boîtier
de câblage du ventilateur externe de votre hotte Zephyr. Consultez les notice d'installation préalablement mentionnées dans le
manuel pour l'emplacement du câblage.
7. Faites passe cinq (5) fils électriques dans le conduit de câbles (1 noir, 1 blanc, 1 bleu, 1 rouge, 1 vert des mise à la terre) entre
le ventilateur et la hotte. Assurez-vous que le style et le gabarit des fils électriques soient conformes aux codes
locaux. Le gabarit du fil de mise à la terre doit être conforme au Code Électrique et au Normex Locales. Voir la Figure 6 pour
les spécifications des fils électriques. Ces fils électriques seront branchés au boîtier de câblage du ventilateur externe situé sur
sur la partie supérieure de la hotte.
ATTENTION: Avant de faire l'installation électrique de l'appareil, éteignez l'alimentation électrique du panneau de distribution et
bloquez le dispositif de déconnexion pour éviter que l'alimentation électrique ne soit accidentellement rallumée.
8. Replacez le couvercle supérieur du ventilateur et fixez-le solidement à l'aide des vis comprises dans la trousse de quincaillerie.
Toutes les vis doivent être remises sur le couvercle.
Fig - 6
CBE-1000: DIAGRAMME DE CÂBLAGE
Boîtier électrique
du ventilateur
électrique (hotte)
CBE-1000: 1/2 HP 3 - vitesse du moteur. 115V AC, 60Hz /circuit de 15 ampères requis.
Bardeau par-dessus le solin
Joint scellé et vissé
Fig - 4a
Blanc (commun)
Noir (haute tension)
Bleu (moyenne tension)
Rouge (basse tension)
Vert (mise à la terre)
Ventilateur externe
Support de plafond
Boîte de
jonction
(CBE-1000)
17
Toit
Coude réglable de 10"
Conduit de 10" de diamètre
Adaptateur de 10" à 8"
Plafond
Conduit de 8"
Hotte
