ATTENTION

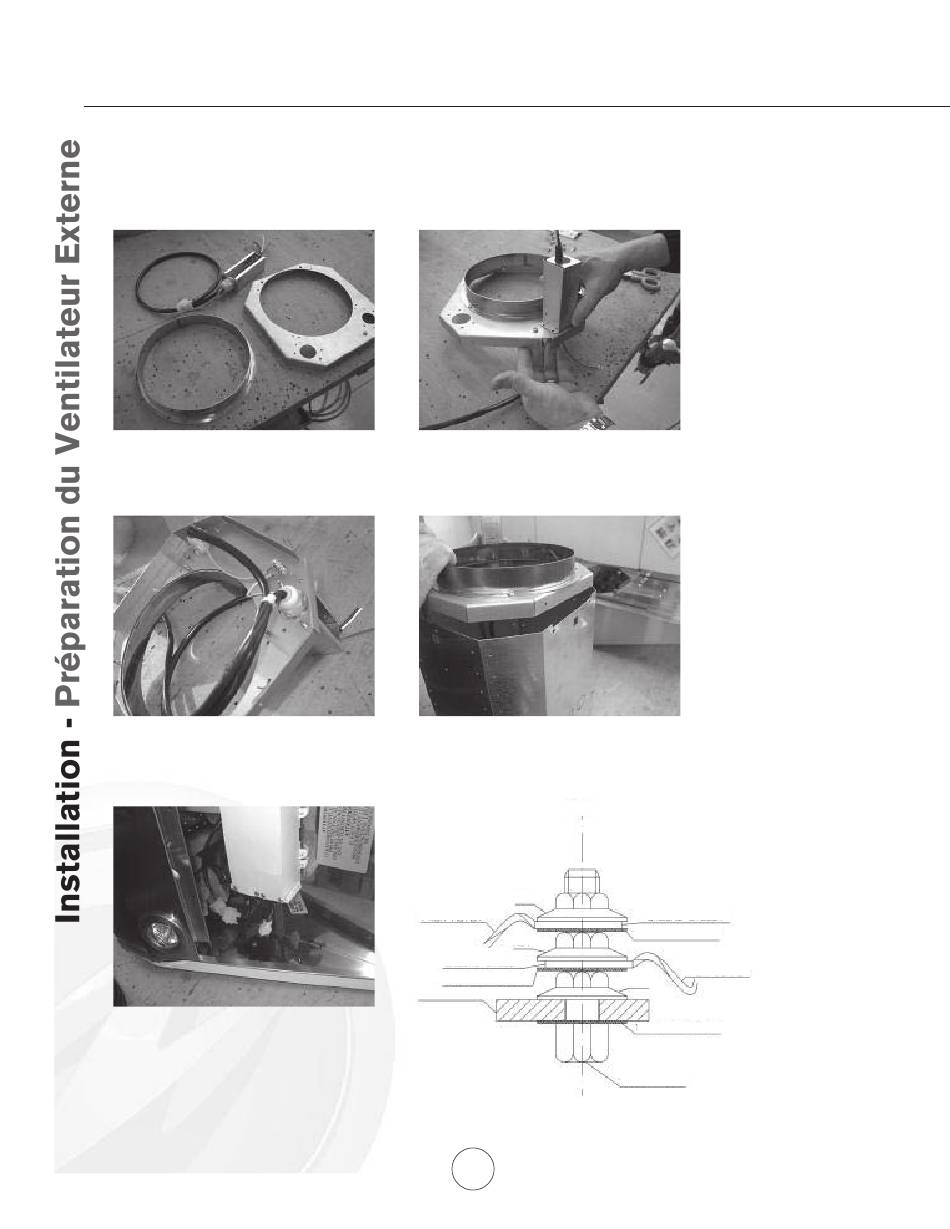

Les instructions suivantes servent à la préparation de la hotte pour l'installation du ventilateur externe CBE-1000. Les
instructions pour l'installation du ventilateur interne CBI-600 se trouvent à la page 10.
La trousse du ventilateur externe comprend un
collier de 8", un pièce de fixation externe et le
boîtier de câblage du ventilateur externe. Le
ventilateur externe est vendu séparément.
2. Fixez les fils de mise à la terre du boîtier
de câblage du ventilateur externe et de la boîte
de jonction à la vis de mise à la terre, tel
qu'indiqué sur la Figure - A.
4. Fixez les connecteurs de la boîte de jonction
et du boîtier de câblage du ventilateur externe
aux connecteurs du tableau de contrôle et du
boîtier de câblage à l'intérieur de la hotte.
1. Placez et fixez le boîtier de câblage du
ventilateur externe et la boîte de joncion à l'aide
des vis auto-tarauduses de quincaillerie.
3. Plcez et fixez la pièce de fixation externe au
boîtier du moteur à l'aide des vis auto-
taraudeuses de 1/2" comprises dans la trousse
de quincaillerie.
Figure - A
Écrou
Câble du moteur
Écrou
Œillet de mise à la terre
Rondelle dentée
Feuille de métal
Consultez la page 11 pour les notices
d'installation de la hotte.
10
www.zephyronline.com
Œillet de mise à la terre
Rondelle dentée
Câble de l'alimentation
Écrou
Rondelle dentée
Tête de vis
