6. Fixez la boîte de jonction à la pièce de
fixation interne en utilisant les vis auto-
taraudeuses de 1/2" et les rondelles de
diamètre interne de 4 mm comprises dans la
trousse de quincaillerie.
8. Placez le ventilateur muni de la pièce de
fixation dans le boîtier du moteur, tel qu'indique
sur la Figure - A.
10. Fixea les autres extrémités des connecteurs
du boîtier du condensateur et de la boîte de
jonction au boîtier du tableau de contrôle et au
connecteur du boîtier de câblage à l'intérieur de
la hotte.
7. Fixez les conducteurs de terre de la boîte de
jonction et du moteur à la vis de mise à la terre,
tel qu'indique.
9. Fixez-le solidement à l'aide des vis auto-
taraudeuses de 1/2".

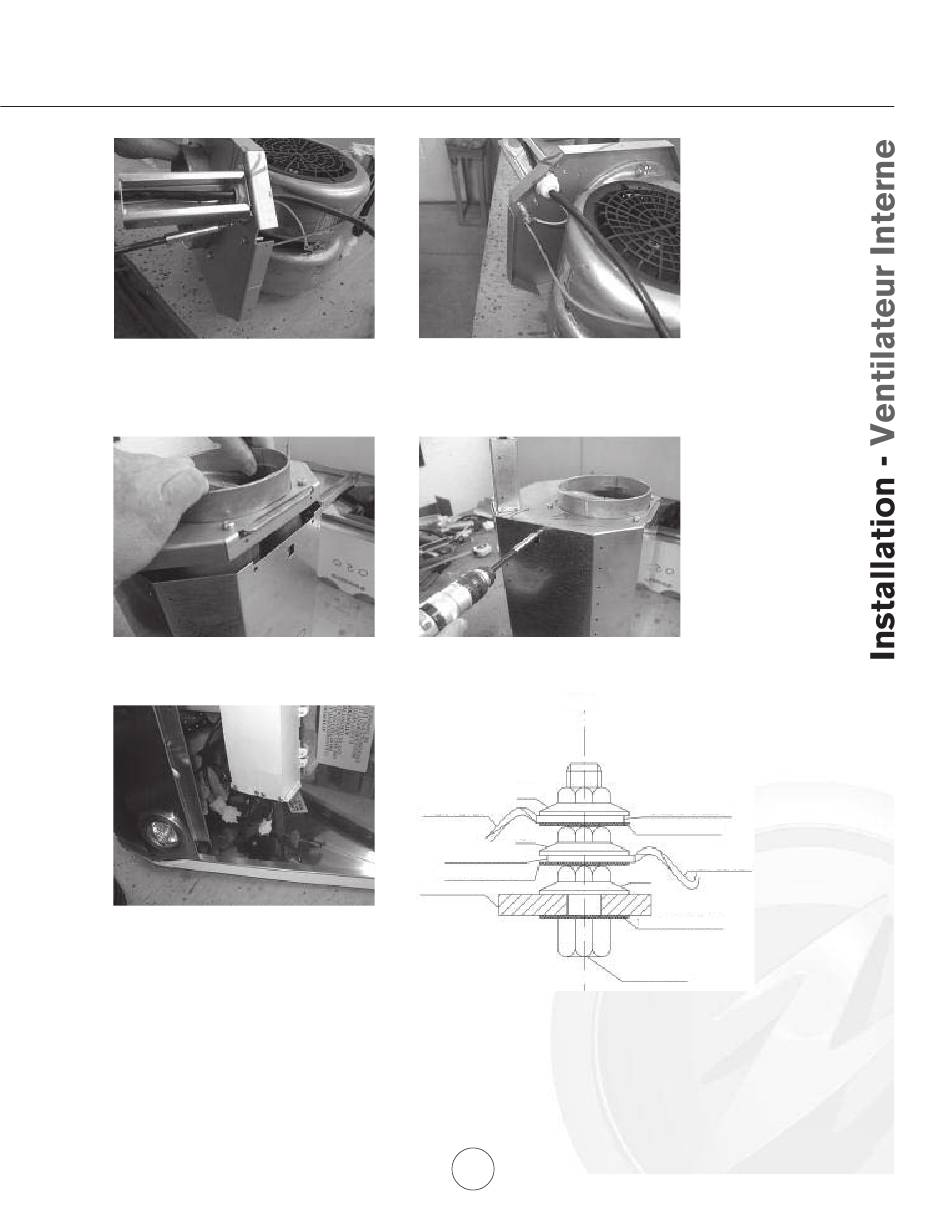

Figure - A
Écrou
Câble du moteur
Écrou
Œillet de mise à la terre
Rondelle dentée
Feuille de métal
Consultez la page 11 pour les notices d'installation
de la hotte et la page 15 pour les notices d'installation
du ventilateur externe.
9
Œillet de mise à la terre
Rondelle dentée
Câble de l'alimentation
Écrou
Rondelle dentée
Tête de vis
