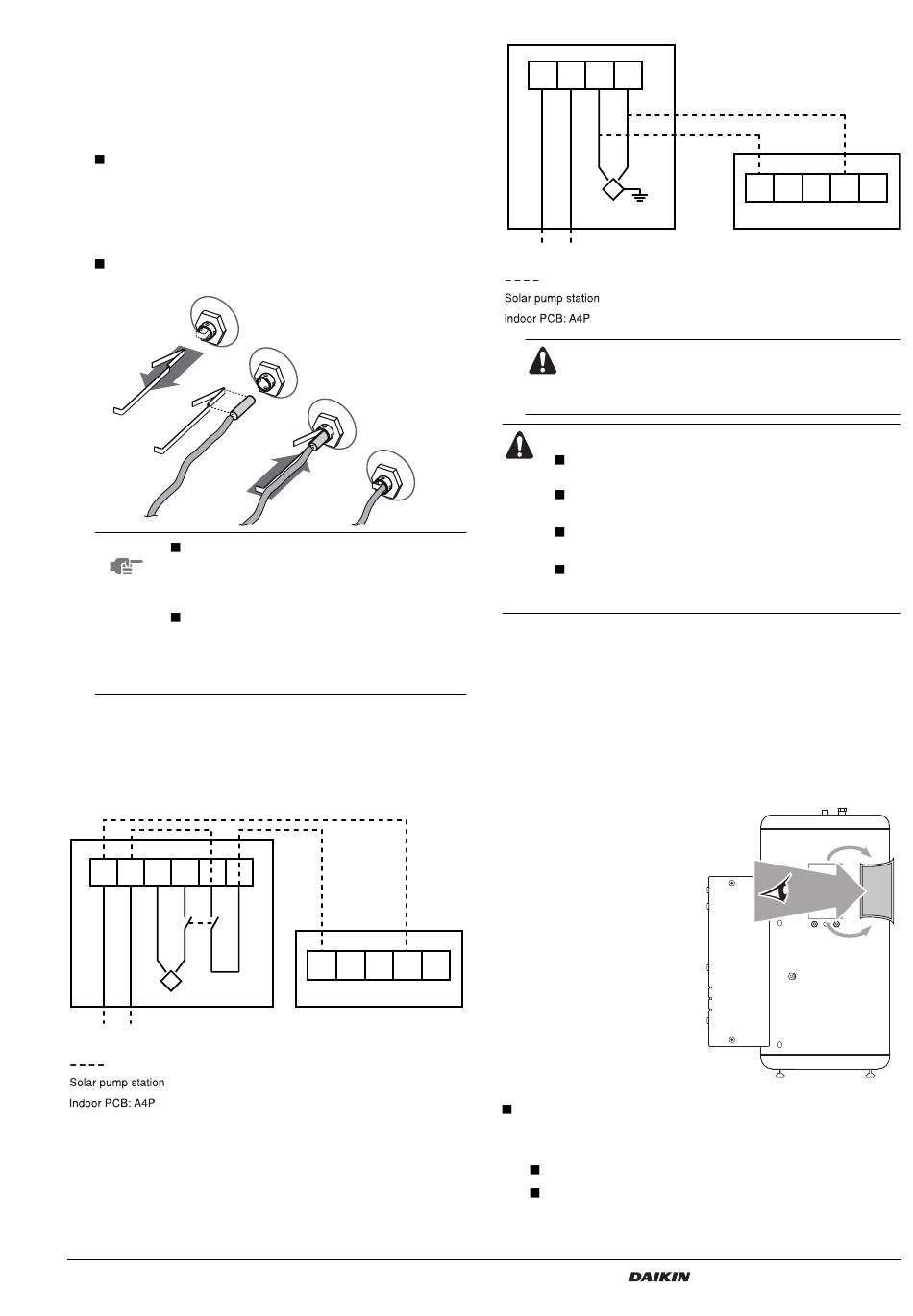

Raccordement des sondes de température
1 Monter le capteur de panneau solaire de la station de pompe
solaire dans le panneau solaire en fonction des instructions de
la station de pompe solaire et du fournisseur de panneau
solaire.
2 Montage de la sonde de température d'eau chaude sanitaire de
la station de pompe solaire
EKHWS(U)
Monter la sonde de température d'eau chaude sanitaire de la
station de pompe solaire dans le support de sonde inférieur
du ballon d'eau chaude sanitaire.
Insérer la sonde le plus bas possible dans le support et
utiliser de la pâte thermique.
EKHWE
1
Monter la sonde de température d'eau
REMARQUE
chaude sanitaire de l'unité intérieure dans le
support de sonde supérieur du ballon d'eau
chaude sanitaire.
La distance entre les câbles de thermistance
et le câble d'alimentation électrique doit
toujours être d'au moins 5 cm pour éviter les
interférences
câble de thermistance.
Raccordement de la station de pompe solaire à l'unité
intérieure
Raccorder les bornes de l'unité intérieure comme illustré ci-après au
contact (auxiliaire) de la station de pompe solaire.
Exemple 1
L N R1 N
P
Solar pump station
230 V
Câblage sur place
Station de pompe solaire
Carte de circuits imprimés interne: A4P
EKSOLHWAV1
Kit solaire pour système de pompe à chaleur air à eau
4PW41598-1B
2
3
4
électromagnétiques sur
YC Y1 Y2 Y3 Y4
Indoor PCB: A4P
Exemple 2
L N N R1
P
Solar pump station
230 V
Câblage sur place
Station de pompe solaire
Carte de circuits imprimés interne: A4P
Si la station de pompe est équipée d'une pompe à
commande de régime, veiller à désactiver cette
fonction de sorte que la carte de CI interne reçoive
230 V en permanence.
S'assurer que:
le contact (auxiliaire) se ferme lorsque la pompe de la
station de pompe solaire fonctionne;
le contact (auxiliaire) s'ouvre lorsque la pompe de la
station de pompe solaire s'arrête;
le contact fournit du 230 V au raccord de l'unité
intérieure lorsqu'il est fermé;
le câble de la station de pompe solaire vers l'unité
intérieure est protégé par un fusible dans la station de
pompe solaire ou par un fusible à prévoir.
Raccordement du câble d'alimentation électrique de
l'unité intérieure au ballon d'eau chaude sanitaire
le
Raccorder les bornes de l'unité intérieure au ballon d'eau chaude
sanitaire.
Veiller à fixer les câbles avec les attache-câbles pour réduire les
contraintes.
Raccordement du câble d'alimentation électrique entre
le kit solaire et le réservoir
Se reporter à l'autocollant du
schéma de câblage dans le
coffret électrique du ballon d'eau
chaude sanitaire.
EKHWS(U)
Localiser le bornier X8M dans le coffret électrique du ballon
d'eau chaude sanitaire et effectuer les connexions requises:
de X2M dans l'unité intérieure au bornier X8M;
de la pompe de la station de pompe solaire au bornier X8M.
YC Y1 Y2 Y3 Y4
Indoor PCB: A4P
Manuel d'installation et
d'utilisation
9
