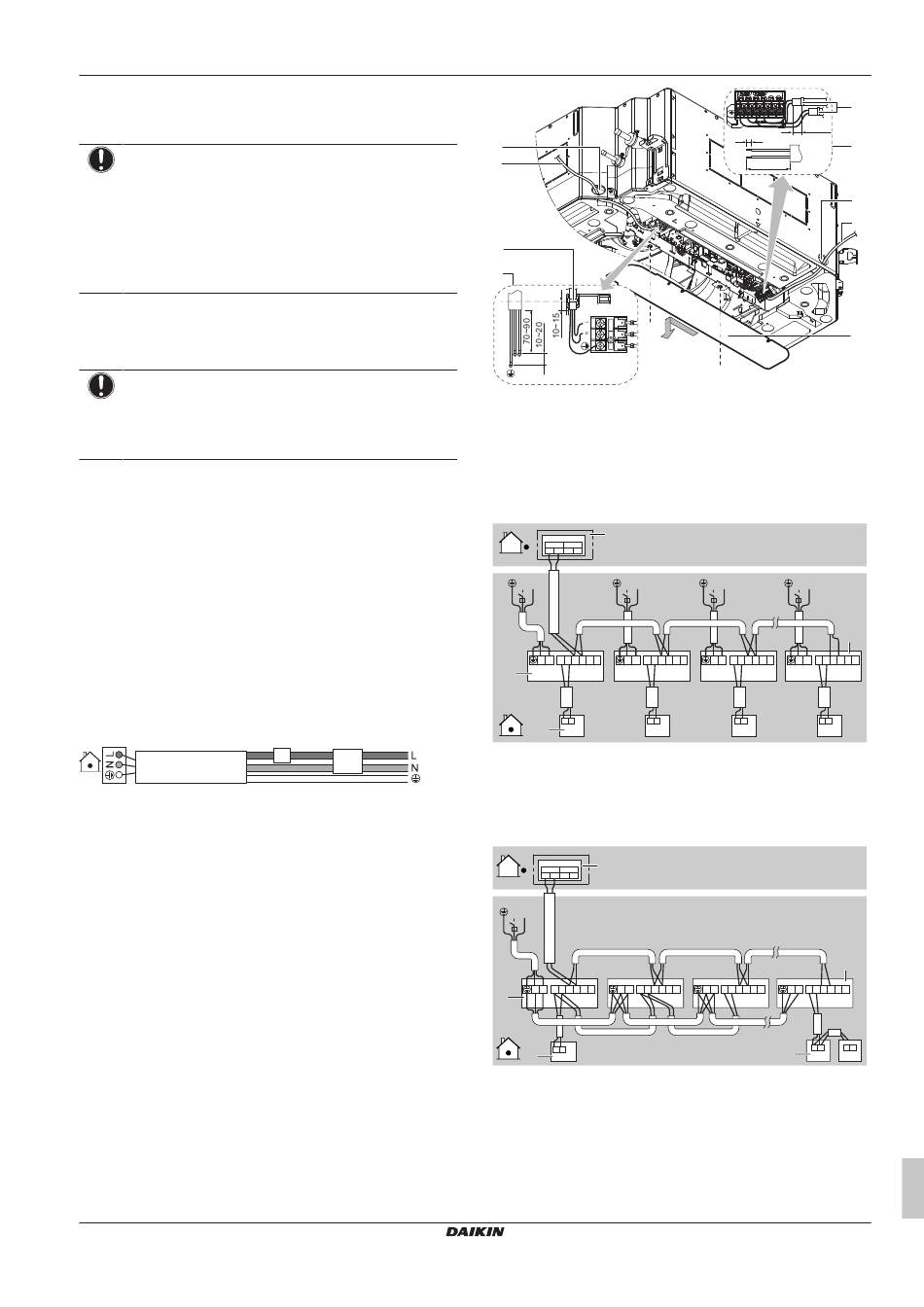

Raccordement du câblage
électrique à l'unité intérieure
REMARQUE
▪ Respectez le schéma de câblage électrique (fourni
avec l'unité, situé à l'intérieur du couvercle de service).
▪ Pour savoir comment brancher l'équipement optionnel,
consultez
le
manuel
l'équipement optionnel.
▪ Assurez-vous que le câblage électrique ne gêne PAS
la remise en place correcte du couvercle d'entretien.
Il est important de garder les câbles d'alimentation électrique et de
transmission séparés l'un de l'autre. Afin d'éviter des interférences
électriques, la distance entre les deux câbles doit TOUJOURS être
d'au moins 50 mm.
REMARQUE
Veillez à maintenir le câble d'alimentation et le câble de
transmission écartés. Le câblage de transmission et
d'alimentation peut croiser, mais ne peut être acheminé en
parallèle.
1 Retirez le couvercle d'entretien.
2 Câble d'interface utilisateur: Acheminez le câblage par le
cadre, branchez le câble au bornier (symboles P1, P2) et fixez
le câble avec un attache-câble.
3 Câble de transmission: Acheminez le câblage par le cadre,
branchez le câble au bornier (assurez-vous que les symboles
F1, F2 correspondent aux symboles sur l'unité extérieure), puis
fixez le câble avec un attache-câble.
4 Mesures appropriées (non prévues): Si l'installation est
requise conformément à
concernant le site d'installation du réfrigérant
branchez-les au bornier (symboles T1, T2). Voir
connecter les mesures appropriées pour les appareils remplis
CO₂" [ 4 32].
de
5 Câble d'alimentation: Faites passer le câble à travers le cadre
et connectez le câble au bornier (L, N, terre).
a
Disjoncteur
b
Dispositif de courant résiduel
6 Divisez le petit joint (accessoire) et enveloppez-le autour des
câbles pour éviter que l'eau n'entre dans l'unité.
7 Scellez tous les trous avec un matériau d'étanchéité (non
fourni) pour éviter que les petits animaux n'entrent dans le
système.
8 Remontez le couvercle d'entretien.
FXFN50~112A2VEB
CO₂ Conveni-Pack: unité intérieure
4P677925-1A – 2022.01
d'installation
livré
avec
"16.1.2 Exigences supplémentaires
CO₂" [ 4 21],
"18.3 Pour
a
b
b
c
d
c
a
Couvercle d'entretien (avec schéma de câblage)
b
Ouverture pour les câbles
c
Connexion de l'alimentation électrique
d
Attache à tête d'équerre
e
Connexion de l'interface utilisateur et du câble de
transmission
Exemple de système complet
▪ Exemple: 1 interface utilisateur commande 1 unité intérieure.
a
Control box
IN/D OUT/D
F
F
F
F
1
2
1
2
L
N
L
N
L N
L N
P
P
F
F
T
T
P
P
F
F
1
2
1
2
1
2
1
2
1
b
P
P
P
P
1
2
1
2
c
a
Unité extérieure
b
Unité intérieure
c
Interface utilisateur
d
Unité intérieure la plus en aval
▪ Exemple: Commande groupée ou utilisation avec 2 interfaces
utilisateurs.
a
Control box
IN/D OUT/D
F
F
F
F
1
2
1
2
L
N
L
N
L
N
P
P
F
F
T
T
P
P
F
F
T
b
1
2
1
2
1
2
1
2
1
2
P
P
c
1
2
a
Unité extérieure
b
Unité intérieure
c
Interface utilisateur (commande 3 unités intérieures)
d
Unité intérieure la plus en aval
e
Pour utilisation avec 2 interfaces utilisateurs
▪ Réglage de l'unité maître (Maîtrise du froid/chauffage). En cas
de commande de groupe, connectez le câblage de l'interface
utilisateur directement à l'unité principale. Ne connectez pas les
interfaces utilisateur directement aux unités esclaves. Les unités
Guide de référence de l'installateur et de l'utilisateur
Installation électrique
10~15
7
70~90
(mm)
L
N
L
N
L N
L N
T
T
P
P
F
F
T
T
P
P
F
F
2
1
2
1
2
1
2
1
2
1
2
1
2
P
P
P
P
1
2
1
2
d
L N
L N
T
P
P
F
F
T
T
P
P
F
F
T
T
1
2
1
2
1
2
1
2
1
2
1
2
1
P
P
e
1
2
d
e
b
e
a
d
T
T
1
2
2
P
P
1
2
