OETIKER EPC 01
Structure et description
Description
L'EPC 01 d'OETIKER est un système électropneumatique de fermeture de pinces et de colliers de serrage.
Les composants du système sont reliés entre eux par des conduites d'air comprimé et des tuyaux (3, 5).
Le compresseur / l'alimentation en air comprimé (12) produit de l'air comprimé qui s'écoule vers l'unité
de maintenance (9). La pression d'air est réduite à la plage de pression définie par l'unité de maintenance (9)
afin de protéger l'ensemble du système contre les surpressions. L'air comprimé est stocké dans le réservoir d'air
comprimé (8). Le filtre à air comprimé (7) nettoie l'air comprimé. En cas de pression non autorisée, la soupape
d'arrêt de sécurité (6) se ferme et coupe la ligne d'alimentation en air comprimé (5) de l'unité de commande (4).
L'unité de commande (4) commande et surveille les serrages sur la base de paramètres de commande définis
et de données de fermeture. Les données de l'unité de commande sont stockées dans le logiciel du PC (10).
Le tuyau hybride (3) alimente la pince (2) en air comprimé et en énergie.
La pince (2) est l'outil de l'opérateur et sert à fermer les pinces et les colliers de serrage. La pince est maintenue dans
le porte-pinces (1).
Le CAL01 (11) est utilisé pour calibrer la pince pendant le test de la pince.
3.2 Unité de commande

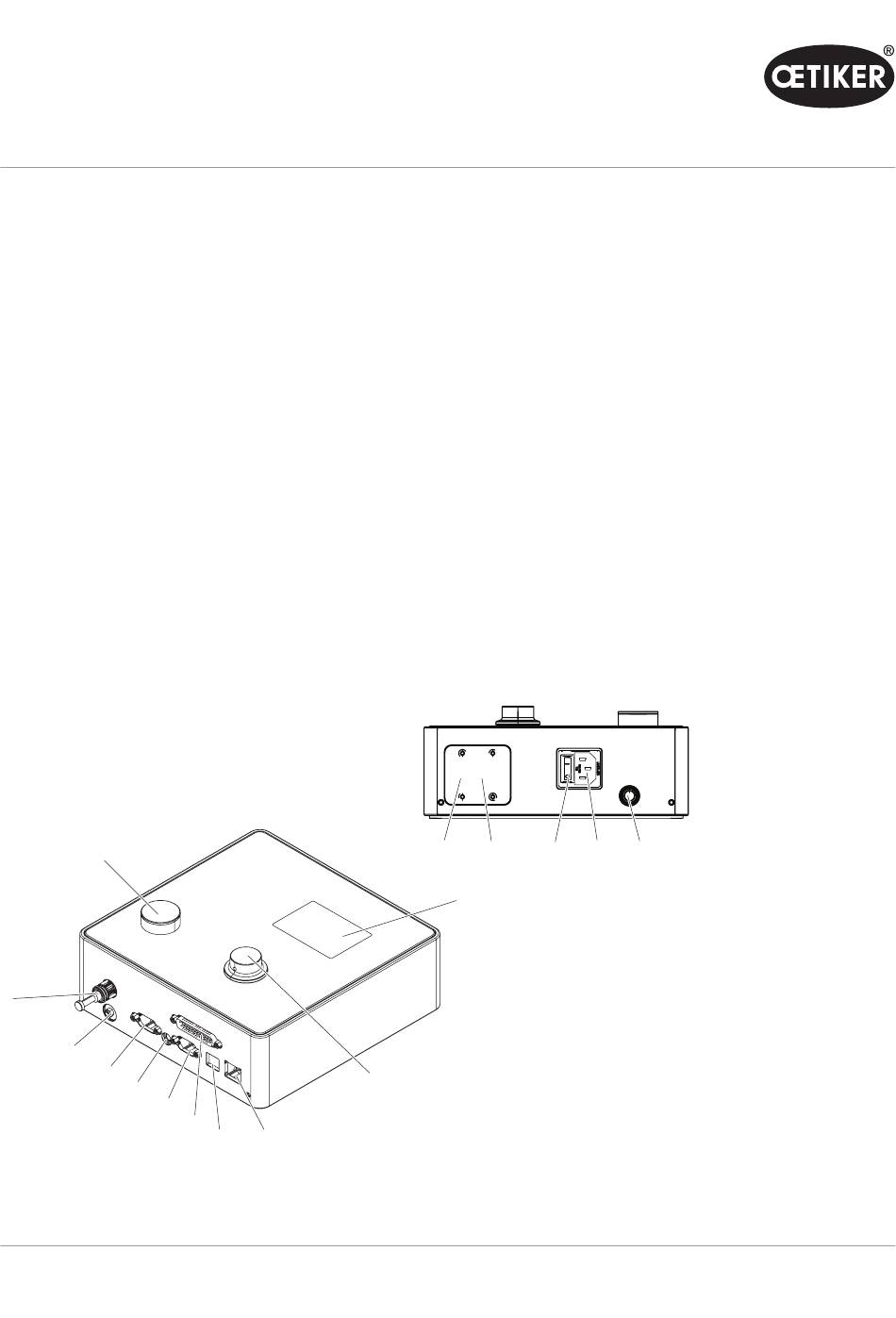

Structure
12 13 14 15 16
11
10
1
2
3
9
4
5
6
8
7
Ill. 4 Structure de l'unité de commande
