4.1.1
Les câbles peuvent entrer dans l'ASI depuis le fond ou pour le haut si l'Armoire avec ouverture en hauteur en
option est installée
Procéder de la manière suivante pour ouvrir l'ASI
Ouvrir la porte
Retirer le couvre-interrupteur
Retirer les plaques de protection de l'entrée inférieure des câbles
Percer ou poinçonner les trous des gaines dans les plaques de protection
Faire passer le câble d'alimentation à travers le fond jusqu'aux bornes de l'ASI dans la base en fonction de
votre configuration (voir les paragraphes suivants)

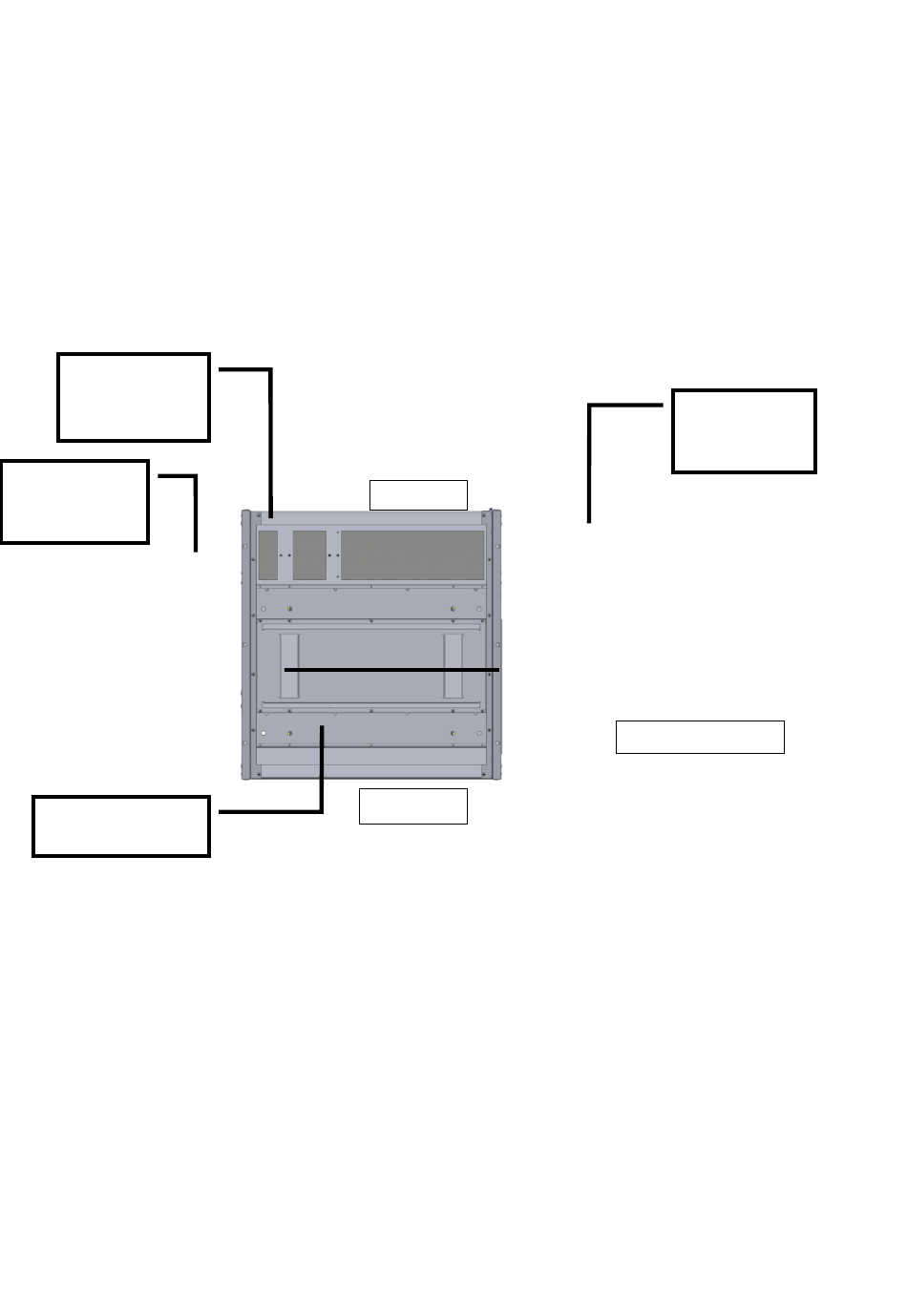

Entrée du câble
de la batterie
d'alimentation
Entrée du câble
de commande
externe
Plaques de protection
de l'entrée des câbles
Entrée des câbles
AVANT
ARRIÈRE
page 18 / 87
Entrée du câble
Vue du fond de
l'ASI
0MLMHTK65RUENUA 00
d'alimentation
secteur AC
