Die Rohrantriebe Typ R8/17R bis R40/17R und R8/17R+ bis R20/17R+ sind ausschließlich für den Betrieb von Rolladen
vorgesehen. Für Rolladen die mittels Federn an der Wickelwelle befestigt sind, verwenden Sie bitte die Typen R8/17R bis
R40/17R.
D
Die Rohrantriebe R8/17R+ bis R20/17R+ unterstützen neben der Panzeraufhängung durch Federn zusätzlich mechanische
E
Hochschiebesicherungen, beispielsweise von Zurfluh-Feller, Simu, GAH Alberts oder Deprat. Diese werden automatisch er-
kannt. Die Aufhängefedern oder die oberste Lamelle nicht mit der Wickelwelle verschrauben oder vernieten, da der R+ Antrieb
U
dies unter Umständen als Hochschiebesicherung erkennt.
T
Für Sonnenschutzanwendungen verwenden Sie bitte die Typen R8/17S bis R120/11S. Andere Anwendungen sind aus
Produkthaftungsgründen nur nach vorheriger Genehmigung durch die Fa. BECKER-Antriebe GmbH zulässig.
S
Werden die Steuerungen und Antriebe für andere als die oben genannten Einsätze verwendet oder werden Veränderungen an
C
den Geräten vorgenommen, die die Sicherheit der Anlage beeinflussen, so haftet der Hersteller oder Anbieter nicht für
entstandene Personen- oder Sachschäden sowie Folgeschäden.
H
Für den Betrieb der Anlage oder Instandsetzung sind die Angaben der Betriebsanleitung zu beachten. Bei unsachgemäßem
Handeln haftet der Hersteller oder Anbieter nicht für entstandene Personen- oder Sachschäden sowie Folgeschäden.
1
M
2
M L
X
3
Klingenschraubendreher
Breite ca. 8 mm
Schraubendreher
max. Ø 2,5 mm
6
Betriebsanleitung R8/17R bis R40/17R und R8/17R+ bis R20/17R+
Bestimmungsgemäße Verwendung

Montageanleitung

Der Monteur muß sich vorher von der erforderlichen Festigkeit des Mauer-
werks bzw. des Rolladenkastens (Drehmoment des Antriebs plus Gewicht
des Rolladens) überzeugen.

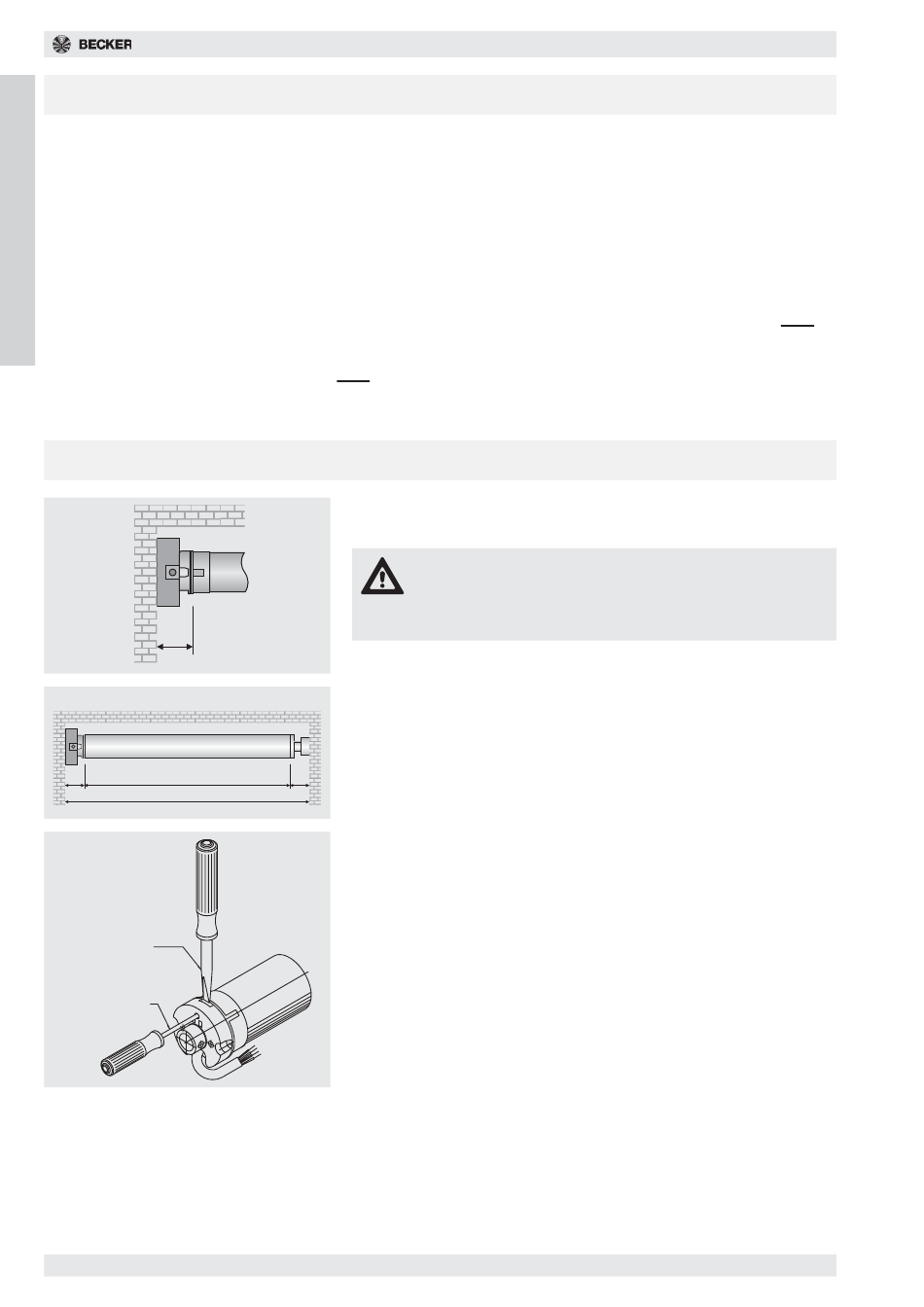

1. Ermitteln Sie den seitlichen Platzbedarf (M) des Kopfstücks, des Gegen-
lagers und des Motorlagers (Abb. 1), um die benötigte Länge der Wickel-
welle zu errechnen. Das lichte Maß des Rolladenkastens (X) minus der
Gesamtlänge von Wandlager, Kopfstück (M) und Gegenlager (G) ergibt
die Länge (L) der Wickelwelle:
L=X-(G+M) (Abb. 2).
Messen Sie den Abstand von Wandlager und Anschlußkopf selbst aus, da
diese je nach Kombination von Motor und Lager variieren können.
G
2. Befestigen Sie dann Wand- und Gegenlager.
Sofern Rolladen mit Hochschiebesicherungen zum Einsatz kommen,
müssen Wand- und Gegenlager dauerhaft fest mit der Wand verbunden
und gegen Ausheben/Hochschieben gesichert werden. Verwenden Sie
dafür nur geeignete Lager und Panzer.
Bitte beachten Sie bei der Montage des Antriebes folgende Punkte:
• Lösen des Steckzapfens
Der Steckzapfen rastet beim Einschieben automatisch ein. Zum Lösen
des Steckzapfens entweder den Schraubendreher in die Bohrung ein-
schieben und dann nach oben drücken oder mit einem Schraubendreher
in die Nut drücken (Abb. 3).
Vorsicht
Elektroanschlüsse dürfen nur von einer Elektrofachkraft durch-
geführt werden. Vor der Montage ist die Stromzuleitung
spannungsfrei zu schalten. Bitte geben Sie die beiliegenden
Anschlußinformationen dem ausführenden Elektroinstallateur.
