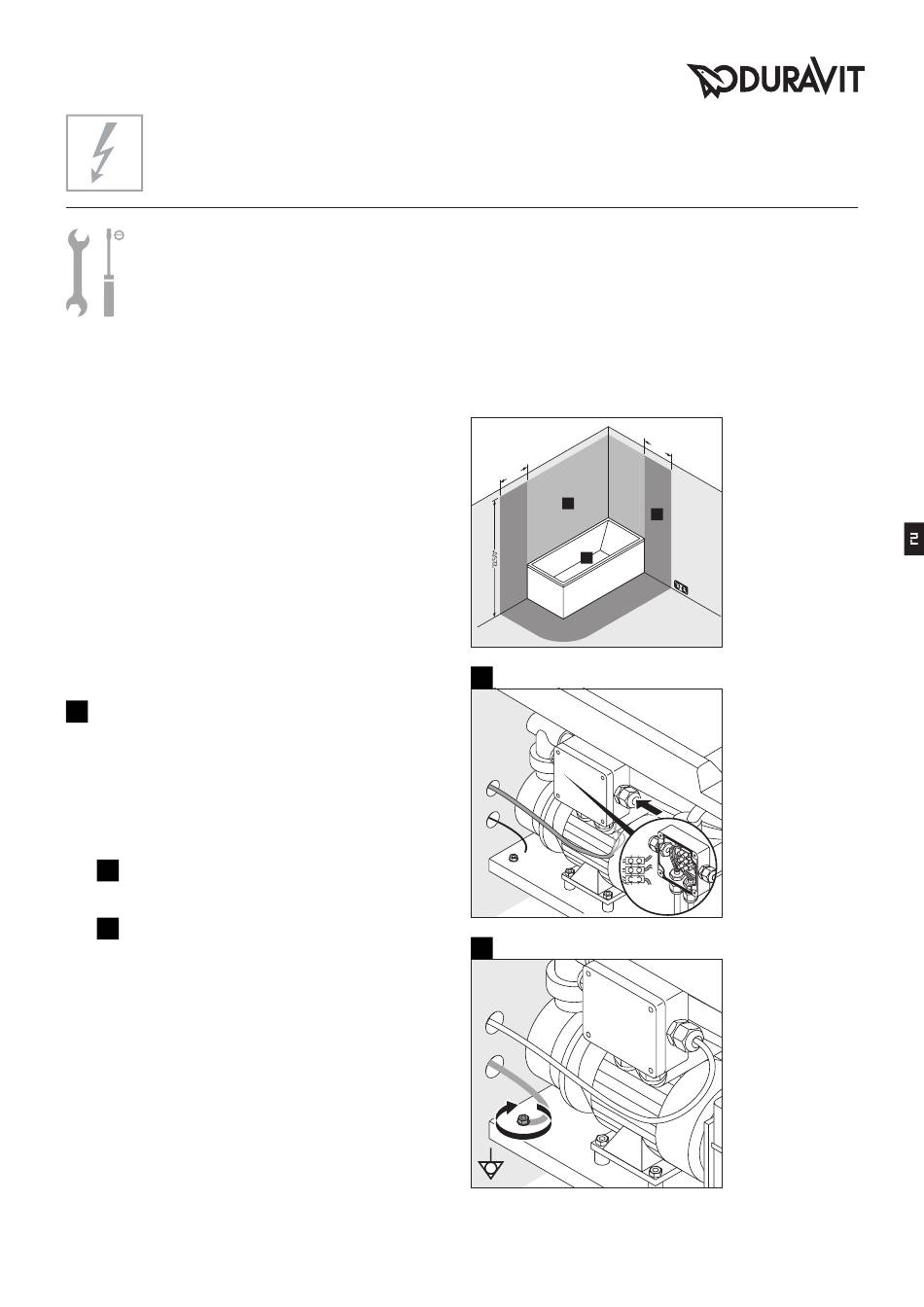

Електроинсталация
Електрозахранване
Защитно устройство
RCD
прединсталация
> Подвести неподвижный питающий провод
(для Combi/Jet L с модулем регулирования темпе-
ратуры нужно 2 питающих провода):
• да се монтира отделна защита с предпазители и
устройство за дефектнотокова защита (RCD)
• многополюсният разделителен прекъсвач да се
свърже извън зададената защитна зона (0 - 2)
• Да се предвидят захранващи кабели с дължина
навън от 3 000 мм
> Да се положи проводник за изравняване на
потенциалите:
• Да се предвиди проводник с дължина навън от
3 000 мм
6
свържете хидромасажната вана (фигура 6)
УКаЗанИЕ! Да се избягват функционални
повреди!
• Проводниците да не се свързват един с друг с
кабелна връзка.
• Захранващият кабел да не се полага успоредно
на управляващите кабели.
I
Подсоедините токоподводящий (-ие) провод
(-а) к электросети.
II
Проводникът за изравняване на
потенциалите да се свърже с
хидромасажната вана.
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN = 16 A
I
≤ 30 mA
ΔN
Защитна зона по DIN VDE 0100-701
0
6 0
1
0
I
L
N
PE
II
6 0
0
* или расстояние
до самой
2
высокой прочно
закрепленной
душевой лейки
/ выпуска воды;
в зависимости
от того, что
расположено выше
WH_M_Einbau_Fliesen_Oval/15.12.3
31
